Filter module probleempje

[PWM]

Hi, hi forumers

Ik had opeens een KORG35 ic over en dacht daar een filter module van te maken.
Zo gezecht zo gedaan.
Heb de schema´s van de MS-10 over getekend in paint om deze wat duidelijker te maken.

Bekijk bijlage 35filter.bmp

En ben gaan solderen.
Alleen het werkt niet. Sterker nog het gaat bij de eerste opamp al mis.
Als de input level pot dicht staat hoor ik op pootje 2 van de 4558 gewoon het input signaal.
Maar als ik deze pot open draai word het signaal steeds zachter en komt er een brom tevoorschijn.
Op dit pootje staat dan 15volt.
Nu vroeg ik mij af of iemand misschien een fout zag in de tekenning.

Ik hoop het want ik heb echt geen flauw idee wat er fout gaat.

groetje,
Maarten

P.S. Hier ook nog de orginele MS-10 service manual.
Bekijk bijlage MS10servicemanual.pdf



[etaoin]

Moet die 4558 niet bipolair gevoed worden? Je hebt 'm nu tussen gnd en + hangen.



[PWM]

Nee helaas niet is dat het probleem niet.

Bekijk bijlage LM4558.pdf

In iedre geval bedankt voor het meedenken.
groetje,
Maarten



[etaoin]

De pinout-tekening in die PDF is niet goed. Die GND hoort daar niet.
In de rest van de specs zie je gewoon bipolaire voedingsspanning staan, zie bijvoorbeeld "recommended operating conditions".
De 4558 is een bipolaire opamp.

Maar sowieso, hij gaat geen wisselspanning (= audio) versterken op een halve voedingsspanning...



[PWM]

Dus jij denkt dat ie op +/- 15 volt moet i.p.v. +15v / GND?



[etaoin]

Dus jij denkt dat ie op +/- 15 volt moet i.p.v. +15v / GND?

Yep.



[PWM]

Ok dan.
Het signaal komt nu in ieder geval een stuk verder.
Alleen de filter werkt nog steeds niet.
Dus als iemand nog iets ziet hoor ik het graag.

Mss toch maar eens tijd voor een andere hobby.
groet,
Maarten

(EDIT) Ik heb voor de elco´s elna types gebruikt. Kan dit mss een probleem met zich meebrengen



[etaoin]

Ik neem aan dat je die andere 4558 ook gelijk goedgezet hebt?



[PWM]

Yup.



[PWM]

Ik neem aan dat je die andere 4558 ook gelijk goedgezet hebt?

Maar nu je het zecht...
Daar zit wel een TL072 in.



[etaoin]

TL072 lijkt me niet zo'n probleem. Misschien klinkt hij iets anders, maar kan niet de oorzaak zijn dat je helemaal geen geluid hebt.

KORG35 pin 6 op je printplaat loopt via een 1k weerstand naar de cutoff potmeter. Dat lijkt me niet goed.



[PWM]

Maar dat is alleen maar om hem -15 volt te voeren.
Kan dit een probleem veroorzaken?
Als ik dat pootje van de pot meet en de knop draai blijft er gewoon -15v staan.
En die Elna elco´s lijken jouw ook geen probleem?



[etaoin]

Maar dat is alleen maar om hem -15 volt te voeren.

Maar -15V staat op de andere pin van die potmeter...

Als ik dat pootje van de pot meet en de knop draai blijft er gewoon -15v staan.

Dat kan wel kloppen, dan krijg je gewoon -15V via 100k. Maar die potmeter hoort over -15V en +15V te staan.



[PWM]

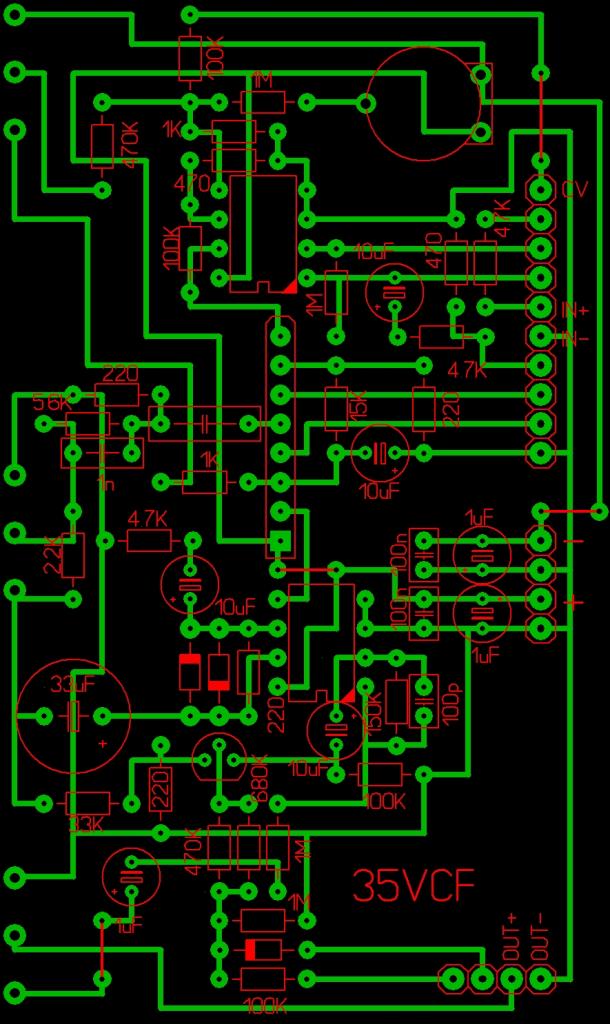

Dat print ontwerpje is idd fout.
Maar helaas heb ik dat al goed gedaan op het printje wat ik heb gemaakt.
Kan ik alsnog beter die -15 volt ergens anders vandaan plukken denk je?



[etaoin]

Nee, als het rondom die pot verder goed zit kan dat prima zo.

Wat doe je met pinnen 3 en 5 van de KORG35, via een schakelaar ofzo?



[PWM]

Yup.
Pin 3 is LPF in en pin 5 HPF in.
Als pin 3 input is is pin 5 naar ground en andersom.
Ik heb dit al eens gemod op een MS-10 en het werkte perfect.
Alleen soms een plop met schakellen omdat het signaal even kort gesloten word naar ground.

Wat voor diodes zou je in het res gedeelte gebruiken?



[PWM]

Heb de 35ic nu precies als in de MS-10 schematics aangesloten,
maar helaas nog steeds geen geluid.

Misschien toch maar die diodes verwisselen voor 1N4148jes.

Als iemand nog iets ziet hoor ik het wel.
groet,
Maarten



[etaoin]

Heb de 35ic nu precies als in de MS-10 schematics aangesloten,
maar helaas nog steeds geen geluid.

Tot hoever komt je geluid?

Misschien toch maar die diodes verwisselen voor 1N4148jes.

Ik ging er eigenlijk vanuit dat je die al gebruikte. Wat gebruik je nu?



[PWM]

Tot hoever komt je geluid?

Ik ging er eigenlijk vanuit dat je die al gebruikte. Wat gebruik je nu?

Het geluid komt tot de input van de 35ic (pin 3 en 5 dus)
En op HPF komt er wel iwts uit de output maar niet echt HPFt geluid.

Nu zitten er oude diodes in weet niet echt wat voor.
Ze komen uit een oude KORG SP-80.
Ga ze nu vervangen voor 4148jes.

Groet en bedankt voor het medenken weer,
Maarten



[PWM]

Heb de diodes vervangen, maar helaas...
Wel ben ik er achter dat het signaal in HPF mode door het res circuitje gaat en op LPF mode niet.
Echt res hoor ik alleen niet.

Misschien maar eens helemaal overnieuw maken.
Ik moet toch een foutje over het hoofd zien.
