Mijn AKS med LED pinnetjes

[Papz]



[Dnaab136]

Nieuwe pinnetjes of gemodificieerde oude (veel te dure) pinnetjes?



[ano220424]

Hoef je geen kerstboom meer te zetten met Kerstmis.



[RSB]

Voor het kerstboom effect moet je toch echt een Buchla 200e nemen



[Papz]

Een Synthi heeft minder leds maar klinkt heel beter dan een Buchla 200e !
Hier is mijn "Percussive Buchlish Synthi A"
http://soundcloud.com/trapzoid/buchlish-synthi-a

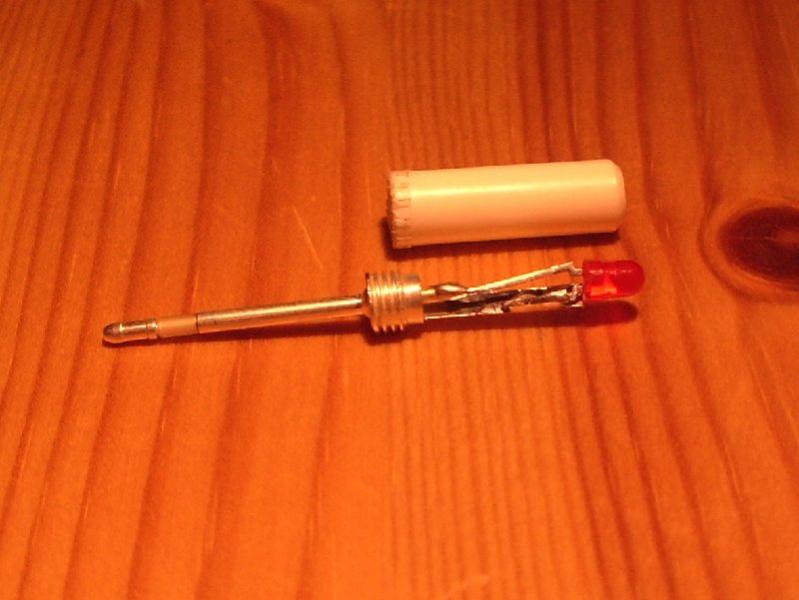

Deze zijn standaard pinnetjes door mezelf gemodificeerd (led in plaats van de resistor). Soms tweedehands heel te duur op ebay inderdaad, maar bij EMS voor 4,5£ beschikbaar nieuw in 4 kleuren.



[guido]

en wat is het effect ervan op het geluid ? of stuurspanning



[Papz]

Leds zijn diodes, dus slechts een deel van het signaal kan passeren.
Ik web kathode en anode in tegengestelde manieren in de verschillende pinnetjes geplaatst, zodat in het ene geval de pin laat in positieve voltage, de andere is "reverse biased" (ik weet niet hoe dit in Nederlands zeggen, sorry).
Dus elke zou zijn eigen verschillende invloed hebben op routing bipolaire signalen rond de matrix.



[Hilltree]

Of ze zitten parallel over het signaal met een weerstandje naar de ground.
En dan hebben ze bijna nul invloed op het signaal.

[ik weet natuurlijk niet hoe zulke pennetjes geconfigureerd zijn]



[Papz]

Geen weerstandje in de pin, slechts een led. Maar standaard pinnetjes hebben een 2k7 weertand.



[guido]

ik dacht dat er geen ground contact bij de pennen zit.
Dus (volgens de Hilltree-distortion) moet er vervorming van het signaal plaats vinden
met een diode in serie ?



[Papz]

Er zit inderddad geen ground contact bij de pins.
De ene kant is de oorsprong van het signaal, de andere zijn bestemming.



[Catscan]

volgens mij heb ik nog wel een aantal pinnetjes liggen?



[Guest]

Super tof gedaan.......ook twee lekkere stukken geluid........
