Roland S-ampler RGB out

[wavejockey]

hello,

roland S-750 verbonden met Commodore 1084 monitor

CVBS met monochrome out werkt OK

dig RGB met RGB ttl werkt niet ; ik krijg appelblauwzeegroen scherm dat flikkert/rolt

ik had zelf een kabel gesoldeerd : 8pin DIN 2x en 8 aderige UTP kabel

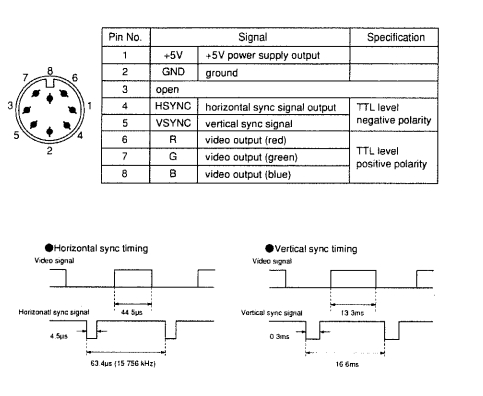

Roland:

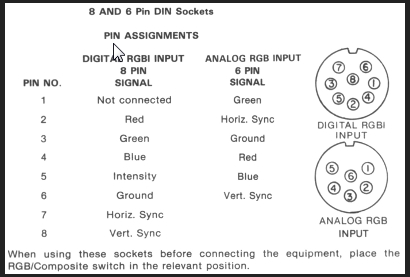

Commodore :



alles een paar keer nagemeten, klopt

pin 3 is wel verbonden met pin 1, maar dat geeft toch niet he?
de ring (op de kop gezien) is ook met elkaar verbonden, maar wanneer ik die niet gebruik (dus enkel de pins) maakt geen verschil

wat zou er nog verkeerd kunnen zitten?

-ik heb aan alle (draai)knopjes enzo gedraaid als zot, geen verbetering-

heeft er iemand een werkende installatie /kabel (8pin din) die hij/zij wil uitmeten aub?

bedankt alvast,

joris



[etaoin]

Zou de 1084 het wel moeten doen, of is dat wat je juist probeert uit te zoeken?

Ik heb zelf een Commodore Amiga monitor (ook met 8-pin din TTL ingang) nooit werkende gekregen op mijn S-50. Ook allerlei sync problemen. Uiteindelijk heb ik serie-weerstanden gebruikt en hem gewoon in een TFT TV met SCART ingang geprikt: https://www.synthforum.nl/forums/showthread.php?t=161903&highlight=SCART



[wavejockey]

volgens de doc wel, maar als jij d'r al problemen mee had, vrees ik voor mij...

ok, die scart is wel cool, die comodore 1084 heeft ook scart input

kan ik natuurlijk ook eens proberen

bedankt,

joris
