Is er iemand hier die aan deze unit heeft gewerkt ooit eens?

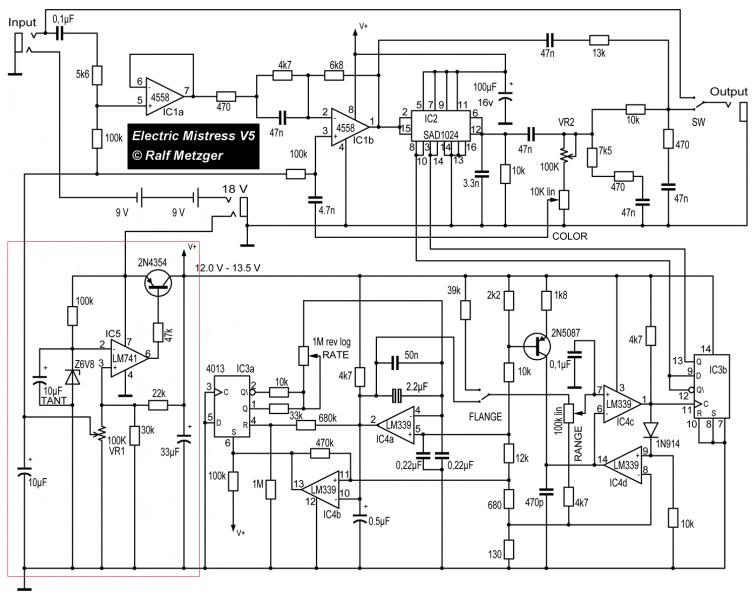

Ik heb in de bijlage omkadert wat de voltage regulator is, en je ziet dat na de transistor het voltage 12v - 13.5v moet zijn. Dit blijft hoe dan ook 18v (dubbele 9v serie batterij voeding) en dat betekend dat er veel te veel stroom naar de andere chips gaan. Ook rond de zener blijft de voltage gewoon vrolijk 18v. Heb deze vervangen en de 10µF tantalum, maar ook de trimpot veranderd niks.
Wat kan dit zijn?
Voordat je het vraagt: Ja ik heb een reserve SAD1024 klaar liggen en haal deze er uit terwijl ik dit probleem probeer op te lossen
Ik heb in de bijlage omkadert wat de voltage regulator is, en je ziet dat na de transistor het voltage 12v - 13.5v moet zijn. Dit blijft hoe dan ook 18v (dubbele 9v serie batterij voeding) en dat betekend dat er veel te veel stroom naar de andere chips gaan. Ook rond de zener blijft de voltage gewoon vrolijk 18v. Heb deze vervangen en de 10µF tantalum, maar ook de trimpot veranderd niks.
Wat kan dit zijn?
Voordat je het vraagt: Ja ik heb een reserve SAD1024 klaar liggen en haal deze er uit terwijl ik dit probleem probeer op te lossen
