RM1X tactile switches kopen of andere bestellingen bij mouser..

B

BASRALOKUS

Nieuwkomer
Lid sinds
13 augustus 2009
Berichten
14
Locatie
Amsterdam
Mijn Yamaha RM1X heeft behoefte aan nieuwe tact switches. Ik zag in een draad van mcgyvergear dat er laatst een group-buy is gedaan. heel slim idee. maar nu zijn er al een groep mensen voorzien en gelukkig met de reparatie. dus zoek ik nieuwe gegadigden voor een reparatie. een set bestaad uit 27 kleine en 45 lange switches

zie deze link: http://www.ebay.nl/itm/YAMAHA-RM1x-...Sound_Vision_Other&hash=item338cf0aff3&_uhb=1

Ook hierbij gaat de dank uit naar mcgyvergear, want het zoekwerk is al gedaan.

http://www.mouser.be/Search/Product...010virtualkey68800000virtualkey688-SKEYAHA010

http://www.mouser.be/Search/Product...010virtualkey68800000virtualkey688-SKRGARD010

Dit zijn de 2 switches die nodig zijn om hem weer goed te laten functioneren..
Een setje gaat ongeveer 10 euro kosten.
Onder de 65 euro is het 20 euro verzendkosten.. wat heel veel is. Dus als er 1 iemand is scheelt het al om te delen.
Bij 7 geïnteresseerden hebben we geen verzendkosten.... !!!!

Dus toevallig nog andere leden die willen meedoen in een order?

:okdan:

Herinnerde me nadat ik je gePBed had, dat er ook nog een andere gegadigde was die zich gemeld had, da's al 2 :)

Ook zou je misschien wat potjes mee kunnen bestellen.. hier staat een link voor de pot hieronder.. Het zijn dan de pots waarvan er 8 rechtsboven zitten.. niet de step encoders onder het display dus.


Mooi dat er weer een paar Rm1x en gered gaan worden :mega:

arjanvoet11 schreef:
http://www.eoo-bv.nl/index.php?_a=viewProd&productId=2230

Dit zijn de juiste switches voor de RM1X, geen gedoe met verzendkosten enz..
Ik heb ze zelf vervangen door deze, en laatst ook voor een forumlid, werkt perfect!
Voor de kleintje zou ik Dick best gewoon effe een mailtje sturen, zijn zeer behulpzaam!!

Misschien dat deze passen
http://www.eoo-bv.nl/index.php?_a=viewProd&productId=5865
Zie meer...

:okdan: Da's nog goedkoper dan ze nu bij Mouser staan. :verkoght:

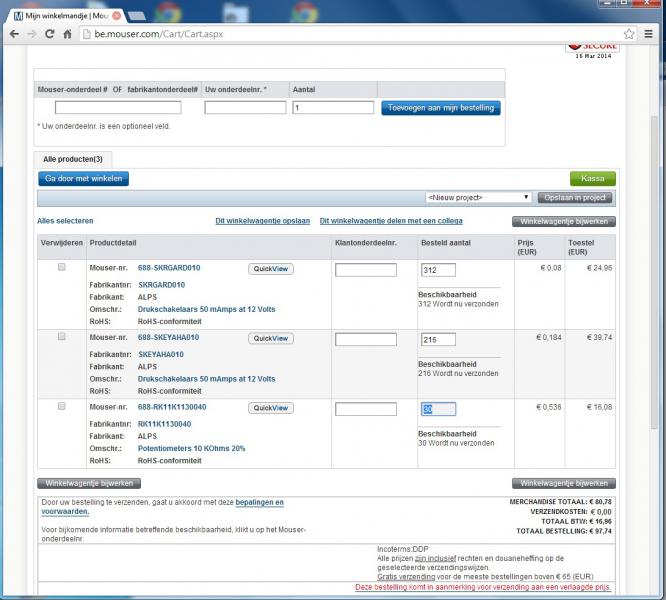

Ze hebben die prijzen wel flink opgeslagen trouwens.. bij die koop begin dit jaar was zo'n grote switch 0,184 euro.. dat zit nu op 0,253 euro


Attachments

  • Mouser RM1X ditjes en datjes (2).jpg
    Mouser RM1X ditjes en datjes (2).jpg
    58,7 KB · Bekeken: 131
Bedankt voor de tip Arjan!!
Ik ga daar is even op zoek of ze dan ook de andere switches hebben. want ja ze moeten allemaal worden vervangen. arp werkt ook niet meer. en play gaat lastig. dus alles moet nieuw!
Ook de rotary encoder die daarboven in de post van mcgyvergear staat:)

En we zijn vandaag precies 1 jaar verder sinds de eerste post. En om dit heugelijke feit te vieren heb ik een RM1X waar ik de switches wil vervangen. Ook ik wil ze niet bij mouser kopen, en bij Reichelt en TME kan ik ze niet vinden, dus lijkt http://www.eoo-bv.nl/ nog steeds een goede keus. Weet iemand of die kleine switches daar ook te krijgen zijn?

Zow heb ze allemaal vervangen, dat was een behoorlijk klusje! En meteen de firmware 1.13 erin geramt! Heerlijk! Super responsive met die nieuwe switches. Super blij mee!

torp schreef:
En waar had je ze nou vandaan?
Zie meer...

ik heb de grote tactile switches vervangen, de kleine doen het sowieso prima dus die noodzaak is niet heel groot. Misschien doe ik die een keer later. Die ik heb vervangen heb ik gekocht bij EEO en de kosten waren iets van 8 euro inc. verzenden.

Was trouwens wel een klusje:

Alles loshalen, voor de mensen die het nog gaan doen, je moet ALLE schroeven eruit halen achterkant en onderkant, ik heb even 3 pagina's uit de service manual onderaan gezet. Dat is toch wel handig.


Heb het maar zo genummerd als in de tutorial maar het is eigenlijk onzin, die connectors kunnen niet verkeerd.


Echt een teringzooi alles uit elkaar halen. Omdat ik niet wist hoeveel verschillende schroeven waren gebruikt heb ik een tekening gemaakt en daar de schroeven opgeplakt.


Het is echt onzin dat desoldeerdraad minder goed is dan een desoldeerpomp zoals in de tutorial. Juist hiervoor is het uitermate geschikt omdat je de banen helemaal schoon wil hebben zodat de switches er super recht in kunnen.


Oude chip eruit


Nieuw! Switches passen er maar op 1 manier in, op de kop maakt niet uit (er is geen op de kop)


Oooh sexy!



Disassembly uit de service manual, iedereen die een PDF wil van de Service Manual moet me even een PM sturen:



Laatst gewijzigd:
Kan Yamaha die firmware niet opensourcen? Misschien dat een slimme hacker de RM1x dan nog kan doorontwikkelen, zou best nice zijn!

Ik lees mee, want mn RS7000 heeft ook eigenlijk nieuwe tactiles nodig, en ik meen me te herinneren dat het
dezelfde zijn. Maar ook de RS7k is een @#%$ qua schroeven, dus stel het al tijden uit.
