vraag mbt DIY panelen

[gerbster]

Wellicht dat dit al een keer eerder aan de orde is geweest, in dat geval mijn excuses.

Ik ben met een modulair systeem bezig en voor een eerste midi-to-trigger module heb ik een eigen ontwerp gemaakt op basis van de MD24 van Highly Liquid. Nu moet ik daar een paneeltje voor maken en ik heb bij reichelt een paar jack sockets besteld echter... deze zijn niet diep genoeg voor het paneel (ook van reichelt) wat ik heb. Dat is namelijk 2.5mm dik en de jack sockets die ik heb zijn net zo diep. Dus ik kan m.i. 3 dingen doen:

- Andere jack sockets zoeken die lang/diep genoeg zijn
- Een ander paneel zoeken wat minder dik is
- Het pcb'tje waar de jack sockets opzitten voorzien van hoekstukjes en deze bevestigen aan het paneel.

Maar wat raden jullie aan?

Overigens:

jack socket:
http://www.reichelt.de/Jack-Sockets...116177&SEARCH=Jack Sockets&OFFSET=500&WKID=0&

paneel:
http://www.reichelt.de/Subrack-and-...GROUPID=3363&ARTICLE=34000&OFFSET=500&WKID=0&



[PWM]

Ik zou diepere Jack sockets gebruiken.
Ben zelf een groot voorstander van panel mount jacks en pots, dat is lekker stevig, er komt geen spanning op de solderingen te staan.
Een nieuw frontje lijkt me wat duur...



[Imipolex]

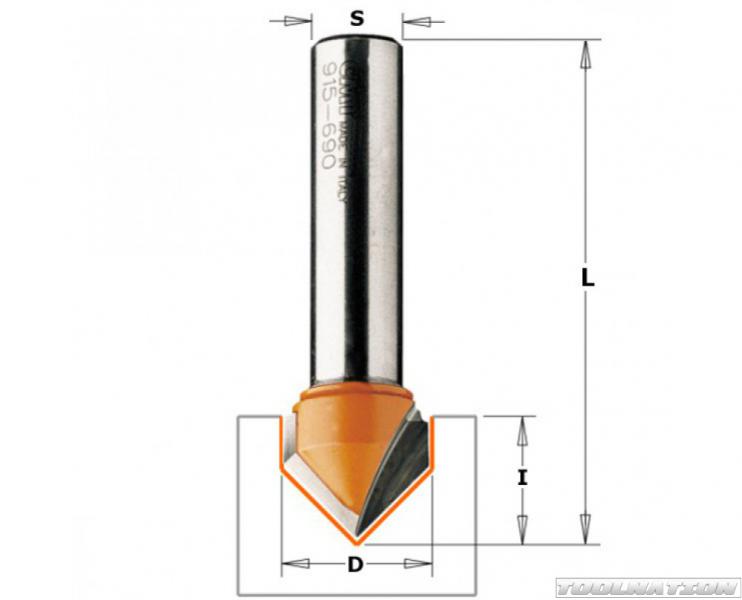

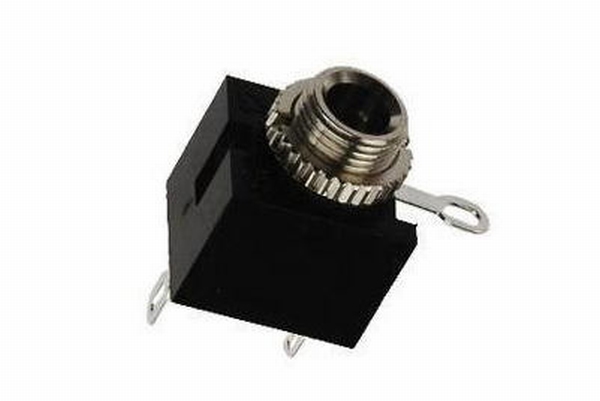

Ik gebruik deze conns, als het paneel te dik is frees ik het wat uit met zo'n dingetje:



[LAB_]

lang

langer



[etaoin]

Ik gebruik Kobicon 3,5mm jacks met 3mm panels. Exacte type zou ik moeten opzoeken.



[PWM]

lang

langer

Die tweede vind ik echt super! Lekker stevig.



[LAB_]

ik gebruik die ook het meeste (met hex nuts)



[PWM]

Ja ja, hex nuts ftw!



[gerbster]

Kijk aan, daar heb ik wat aan Toch maar even andere jack sockets bestellen dan. Dank voor alle tips!
