Synton 800 mixer racking project

[MatthewLeBlom]

Hallo allemaal,


Een tijdje geleden heb ik vier Synton 800 channel strips gekocht met de bedoeling deze in een rack te bouwen.
De strips hebben: 1 mic preamp, 4 band EQ, 2 FX sends en een pan knop.
Het is mooi gebouwd spul, met een beyer trafo voor de mic ingang.

Het doel wat ik er mee heb is tweeledig:
- 4 mic preamps voor tracking
- stereo FX return mixer

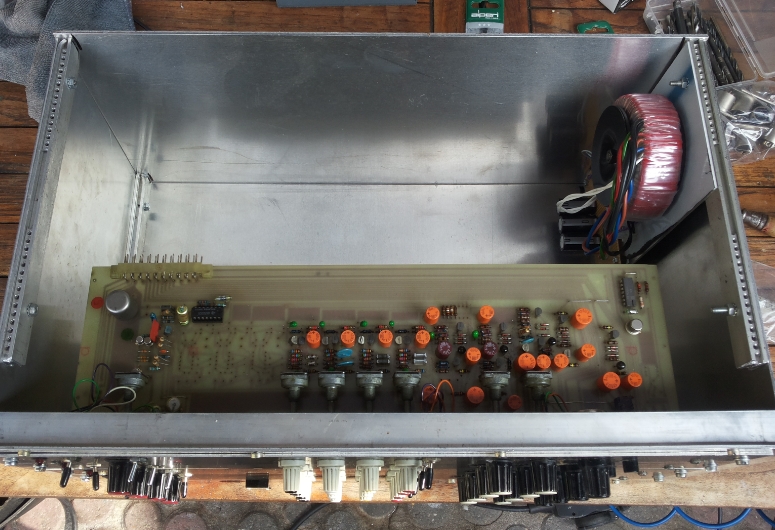

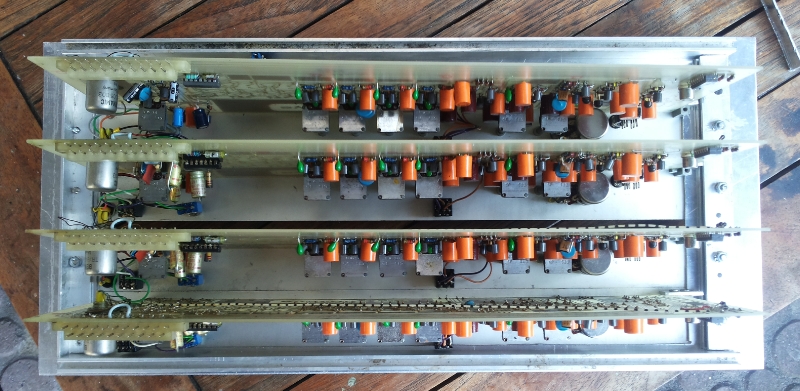

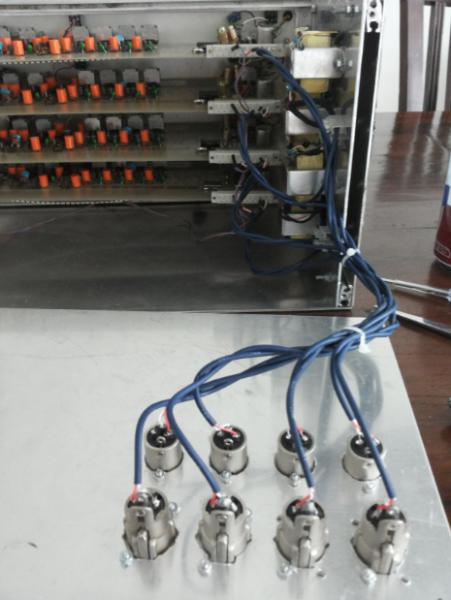

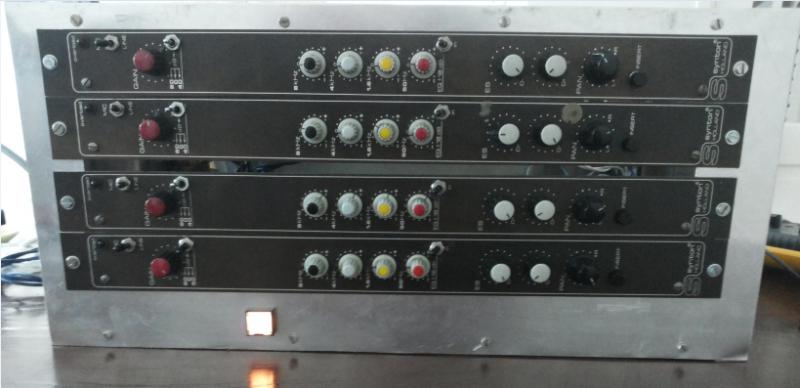

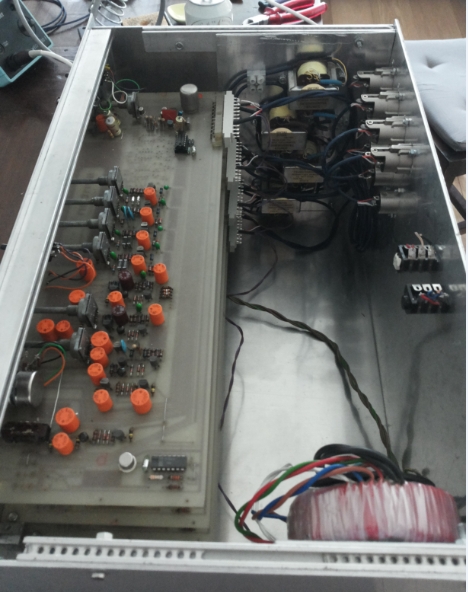

Hier wat foto's van het project tot dusver:



[MatthewLeBlom]

Ik ben erg prettig geholpen door Bert Vermeulen, oud werknemer van Synton.
Volgens mij is hij ook nog steeds de man achter de Fenix II.

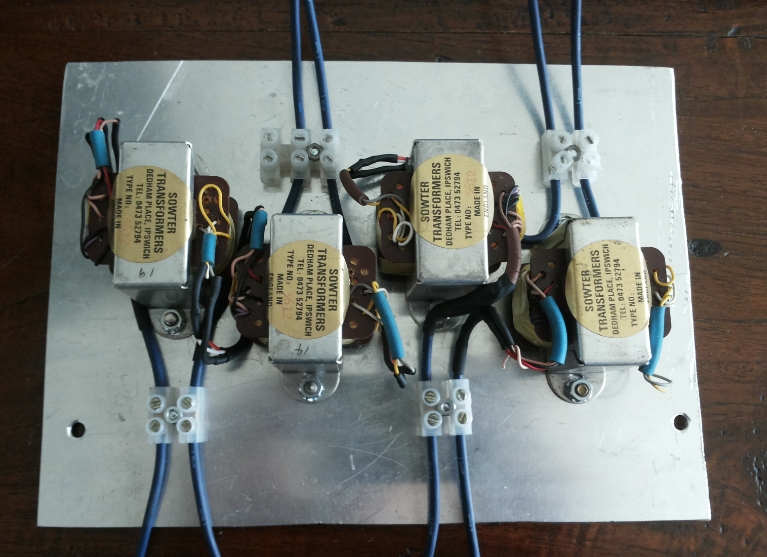

Volgens Bert is de mixer meestal uitgevoerd zonder gebalanceerde uitgangen, maar zijn er destijds Sowter trafo's gebruik voor de uitgangen voor de balancing optie.
Deze uitgangstrafo's komen uit een oude Midas tafel en werken erg goed.

De twee FX sends ga ik ook gebruiken. (here comes the nice part):
Want ik wil via dit ding mijn delay feedbacks gaan regelen.
Dan kan ik feedbacken met EQ in de loop.
Ik zal er een Lexicon Prime Time M95 en een Eventide H949 op aansluiten.
Met een beetje geluk kan dus ook fijntjes gefeedbackt worden met EQ en Pitchshift

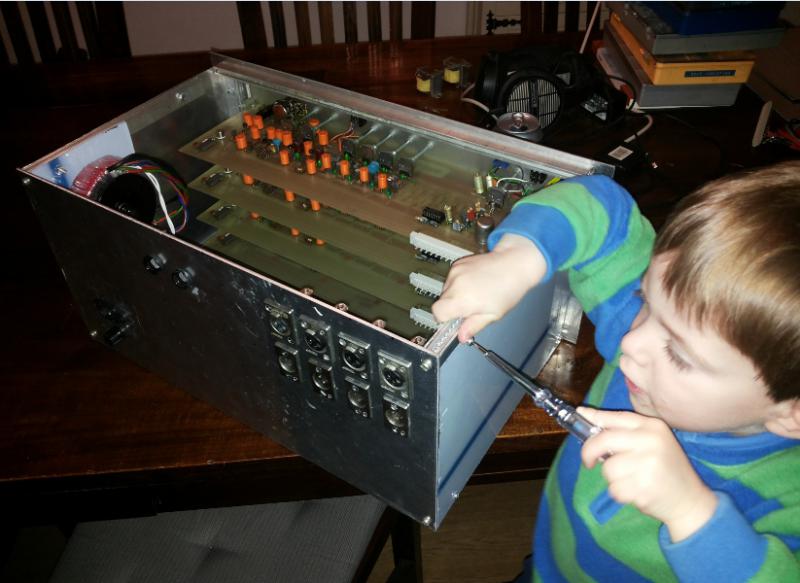

Mijn kabouter werkt zo hard hij kan, maar we zijn nog niet zo ver dat de FX sends werken.
Hier komt ook meteen mijn vraag:

Ik heb vier channels met een FX send. Deze outputs moeten gesummed worden.
Ik kan natuurlijk wat weerstandjes en een opamp gebruiken.
Maar tegelijkertijd wil ik zo dicht mogelijk bij het originele ontwerp van de Synton blijven.
Ik de Synton zijn geen IC's gebruikt (behalve voor de voeding).
Heeft iemand een elegant idee hoe ik dis kan oplossen?
weerstandjes + extra trafo misschien?



[PWM]

Leuk, matthew!
De goede koptelefoon ook!



[richard2000]

Hoe werd het orgineel gesumt, ging dat passief of zat er nog wat versterking bij?
Als het passief is zou ik gewoon wat weerstandjes gebruiken, trafo zou ik niet doen.



[MatthewLeBlom]

Hoe werd het orgineel gesumt, ging dat passief of zat er nog wat versterking bij?
Als het passief is zou ik gewoon wat weerstandjes gebruiken, trafo zou ik niet doen.

Dat weet ik helaas dus niet.



[richard2000]

Dan zou ik het gewoon met weerstandjes summen en dan kijken, of luisteren dus, of je genoeg overhoud, zoniet dan moet je versterken, en dat wil je discreet gaan doen dan?



[MatthewLeBlom]

Het probleem is opgelost '

Een eenvoudig weerstand netwerkje (1kohm) met op elk kanaal een ontkoppel condensator (100nF, met dank aan Hilltree) voldoet prima.

Binnenkort zal ik wat audio posten.



[MatthewLeBlom]

Bij deze wat audio voorbeeldjes.
Wat ik aanvankelijk wilde kunnen is gelukt (feedbacken door de Synton met EQ, en feedbacken van de delay naar de pitchshifter en weer terug).

In het eerste audio fragment is goed te horen als ik ergens aan draai.
Het tweede fragment is gewoon lekker spelen

https://soundcloud.com/user4196981/syntonopname1

https://soundcloud.com/user4196981/syntonopname2



[ano040425-3]

mooi,nooit gezien of geweten!
