Rithmix Serie 32 schema's

[PWM]

Heeft iemand deze ergens in een hoek liggen?

De Rithmix serie 32 is een ritme box die je onder de Eminemt 310 (niet Unique versie) kon hangen. Er zit een 6 polige DIN bus op die alle verbindingen naar het orgel maakt (inclusief stroom).

Alvast mijn dank!



[PWM]

Of iemand die een 310 heeft staan en hem even voor me wil open schroeven?
Ik wil gerust wat betalen voor een kopietje van de service manual.



[j.baars]

ik heb hem een keertje van het net afgetrokken, kan hem alleen niet meer vinden.
even zoeken dus, hij staat erop , volgens mij....



[conso]

Het is niet deze http://www.interruptor.ch/Php5/dubboard/viewtopic.php?p=11232&sid=1361cc7c890143a047d583ecb535fd45 ? Ik zie daar 310 staan. Kan mobiel om een of andere reden de pdf in de link niet openen.



[PWM]

Het is niet deze http://www.interruptor.ch/Php5/dubboard/viewtopic.php?p=11232&sid=1361cc7c890143a047d583ecb535fd45 ? Ik zie daar 310 staan. Kan mobiel om een of andere reden de pdf in de link niet openen.

Nope, die zijn helaas ook voor de 'U' versie..

ik heb hem een keertje van het net afgetrokken, kan hem alleen niet meer vinden.
even zoeken dus, hij staat erop , volgens mij....

Als jij ze kan vinden hou ik me warm aanbevolen!
Heb het www behoorlijk binnenstebuiten gehaald maar vind alleen die vervelende U versie..



[j.baars]

dat is volgens mij de versie die ik heb binnengehaald.
wat is het verschil?



[PWM]

De rithmix is in de U versie een 110 serie en ingebouwd. Bij de niet U versie was de rithmix een losse module, genummerd 32, die je aan de onderkant van het toetsenbord kan bevestigen.



[j.baars]

ow, die fiets, maar is het schema niet hetzelfde?
ze hadden wat dat betreft weinig fantasie, bij eminent.
ik dach zelfs dat die plikerdie plok dozen door farfisa oid gemaakt werden.



[PWM]

Nee, helaas niet. De 32 heeft geen IC's..



[j.baars]

geen ics?
dat is raar, de mijne heeft er twee.
je hebt het toch over dat grijze ding wat je onder het klavier kan bevestigen met 4 grote schroeven?



[PWM]

Yup, hij heeft inderdaad vier grote gaten door het hele apparaat heen.

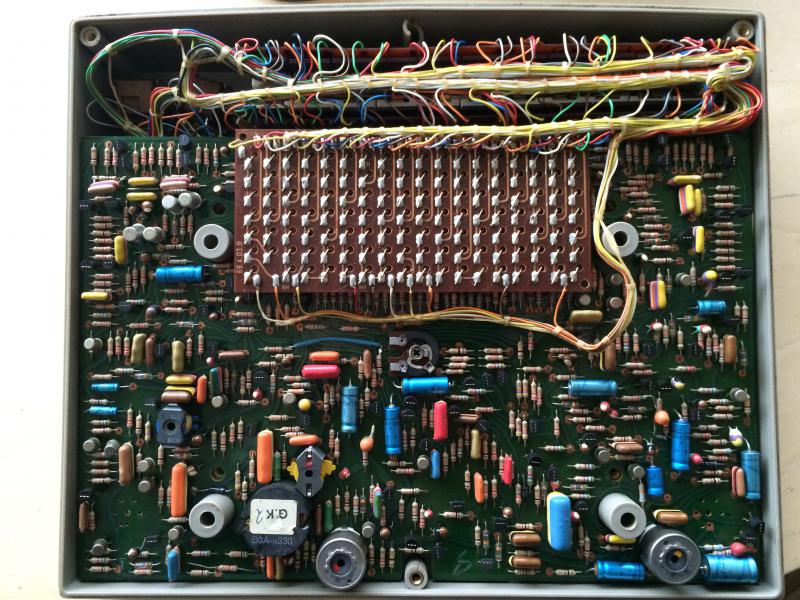

Dit is de mijne:



[j.baars]

zit daaronder niet nog een pcb met chips?



[PWM]

Nope dat PCBtje zit vast met een paar rijen verticaal gesoldeerde weerstanden
