Rubber mod TD-3 Behringer

[Paardenstaart]

Hi

Ik wil graag een langere decay op m’n Behringer TD-3. Als je hem aanstuurt via MIDI, zijn de noten echt wel kort..

Ik vond de volgende beschrijving op’t net, maar weet niet goed hoe je die condensator er tussen zet. Heeft iemand hier ervaring mee? Hartelijk dank.

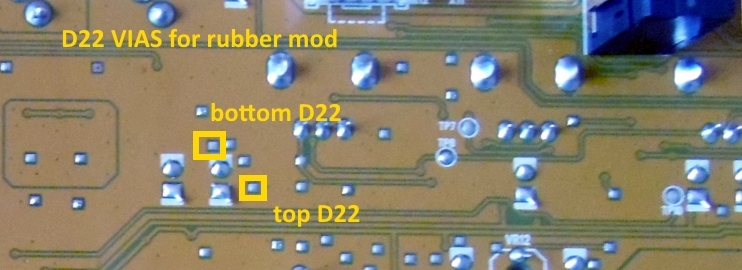

The mod itself is easy: wire a 1uf electrolytic capacitor between the botttom of D22 (the positive leg of your cap goes there) and the nearest ground connection (in the case of the pics below, this is the lower leg of C51).



[kobuz]

misschien begrijp ik je verkeerd, maar je kan toch gewoon langere midi noten sturen?



[dreamer]

@kobuz dat werkt op sustain, niet op release.

@Paardenstaart ik denk met een soldeerbout.



[kobuz]

Ah ja, niet helemaal goed gelezen…



[Paardenstaart]

Het is de decay die te snel zakt. Sustain blijft lang genoeg aanhouden voor slides. Maar het klinkt dus wat zwakjes doordat de decay te snel zakt Als je hem sequencet intern met de sequencer, zakt de decay om de een of andere reden iets later en niet zo diep. Maar ik sequence hem met een andere sequencer.

PS: een release heeft die niet. Net zoals de TB-303.



[Paardenstaart]

Dreamer, bedankt voor de tip met de soldeerbout. Ik had een hamer in gedachte.



[PWM]

Ik weet niet goed hoe dit duidelijker uitgelegd kan worden. Een condensator heeft twee pootjes één van de twee moet op het ene vakje gesoldeerd, en de andere op de andere. (Word al snel een stuk onduidelijker zo IMO)


kies een condensator die niet gepolariseerd is. Anders heb je meer info nodig dan deze afbeelding of moet je het misschien twee keer doen.



[PWM]

Dreamer, bedankt voor de tip met de soldeerbout. Ik had een hamer in gedachte.

Zoals een wijs forumlid mij hier ooit geleerd heeft: if you can’t fix it with a hamer, you’ve got an electrical problem.



[Paardenstaart]

Ik weet niet goed hoe dit duidelijker uitgelegd kan worden. Een condensator heeft twee pootjes één van de twee moet op het ene vakje gesoldeerd, en de andere op de andere. (Word al snel een stuk onduidelijker zo IMO)


kies een condensator die niet gepolariseerd is. Anders heb je meer info nodig dan deze afbeelding of moet je het misschien twee keer doen

Dat begrijp ik, hoor Maar is het dan de bedoeling dat je die beentjes verbindt met twee wires? Of moet je die beentjes daar in prikken?

Excuses, ik ben hier echt niet in thuis.

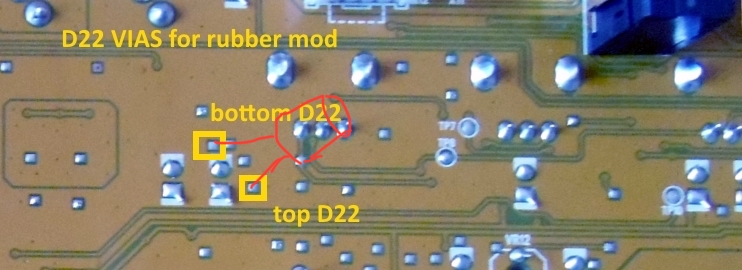

Op deze manier:



[PWM]

Ik zou ze direct op de pads “plakken”.

Ik haal eerst het oude soldeer weg met een stukje litze, dan doe ik een beetje vers soldeer op één van de pads. Nu kan je makkelijk dat nieuwe soldeer weer verwarmen en tegelijkertijd één van de pootjes van de condensator ertegenaan houden. Dan buig je het andere pootje tegen de andere pad en soldeer je hem.



[Paardenstaart]

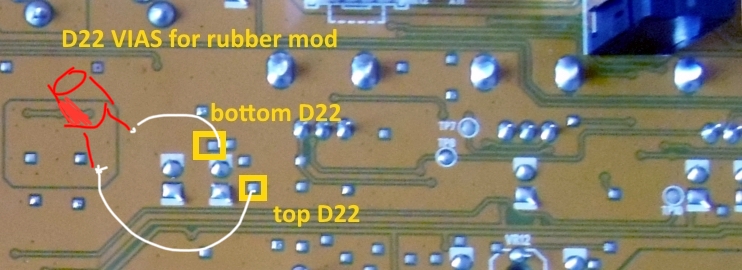

Dus gewoon zo eigenlijk:



[PWM]

Juist.



[Nicolas 2000]

Ik vind het vaag: de tekst rept met geen woord over top D22, de tekening wel?



[mcdjan007]

Zoals ik m lees soldeer je 1 pootje van een condensator op het soldeerpunt aangeduid met bottom D22 en degene die je overhoud aan een aarde punt.



[Paardenstaart]

De C51 is een condensator zonder functie. Begringer had daar plannen mee, en dan toch maar niet..

De C51 zie ik niet meteen staan. Maar ik vermoed dat ik dus toch wel kabeltjes moet trekken… Mogelijk staat die aan de andere kant vh PCB.

Hier is de weblink voor meer context

Behringer TD-3 Mods – maffez synth mods



[Nicolas 2000]

Zoals ik m lees soldeer je 1 pootje van een condensator op het soldeerpunt aangeduid met bottom D22 en degene die je overhoud aan een aarde punt.

Zo lees ik het ook, daarom dat het verwarrend is dat ze top d22 ook aanduiden op de tekening, die heb je niet nodig! Bovenstaande schets is dus fout?



[Paardenstaart]

Ik denk dat ze top en bottom aanduiden zodat je er per ongeluk niet ondersteboven naar kijkt. Ik had het eerst ook niet door :-) is idd wat verwarrend allemaal



[mcdjan007]

Ze wijzen idd top en bottom aan omdat de extra condensator aan de anode (bottom soldeerpunt) kant van de D22 (diode) moet. Het andere pootje aan aarde. Voor aarde zou je ieder aardepunt kunnen pakken. Een “veilige” keuze is die C51 (condensator) plek, want dat components zit er blijkbaar niet op, alleen de ontwerp aansluitingen op de print. Kan je veilig bakken en braden met je soldeerbout op die plek.



[MstrFX]

Deze man! Kan modden als een malle.. ook de TD-3

Behringer TD-3 Mods – maffez synth mods



[Paardenstaart]

Daar hebben we idd de info van. Maar we vinden de info met z’n allen aan de vage kant
