Zipdrive inbouwen in een ESI-4000

[Furious5]

Omdat ik altijd erg onder de indruk ben van die mooie foto tutorials hier doe ik zelf ook even een poging.. Leuk voor ander ESI sampler bezitters...

Dus, hier komtie dan!



[Furious5]

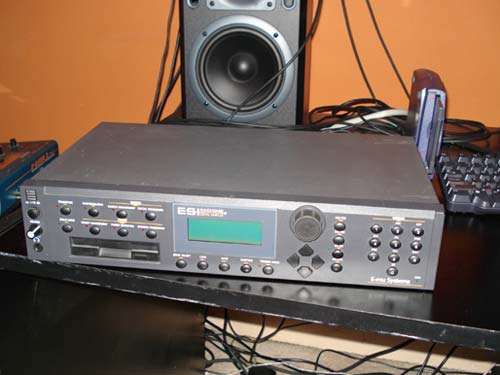

1) Hier is de patient.. de operatie gaat zo dadelijk beginnen. Het doel is de aanwezige diskdrive te vervangen door een Zip-100 drive. Achter de sampler staat een externe SCSI Zip drive. De reden dat hij zijn plaats moet afstaan is het gebruiksgemak: ik heb geen externe spullen meer nodig zoals de onhandige adapter, het wordt wat compacter zo...



[Furious5]

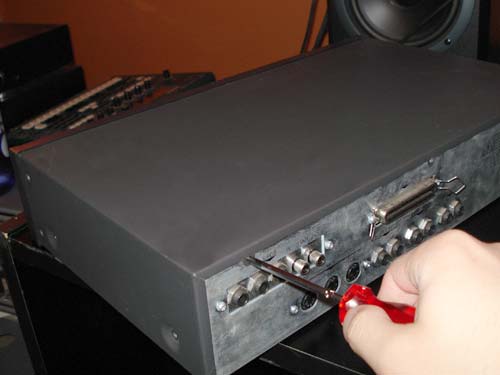

2) Voorzichtig wordt de sampler opengemaakt.. dit gebeurt gecontroleerd en relaxt.. We willen natuurlijk niks beschadigen!



[Furious5]

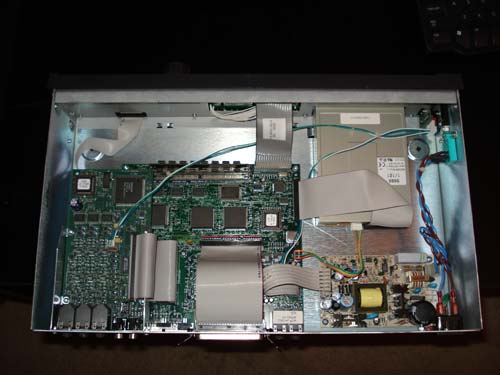

3) de kap is er af en zo ziet de binnenkant er uit. Allemaal interessante draadjes en electronische componenten. Rechtsboven zien we de diskdrive zitten, midden onder is de huidige SCSI kabel te zien, die van het moederboard naar de externe aansluiting gaat.



[Furious5]

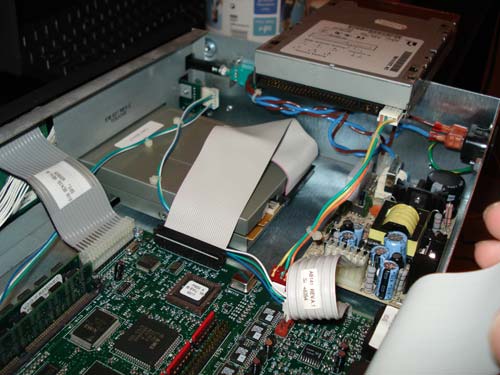

4) Hier balanceert de nieuwe Zip drive op de rand van de sampler. Op deze manier kan er getest worden of alles werkt zonder dat de sampler overhoop gehaalt wordt. Hopelijk gaat alles goed! Duim-duim....



[Furious5]

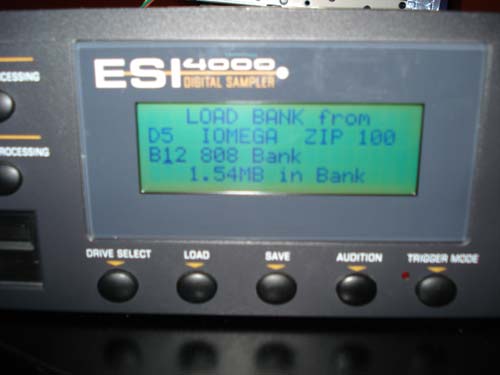

5) Yessss! Nadat in het menu gekozen is om de nieuwe SCSI Zip te 'mounten' ziet hij de drive.. Dat is goed nieuws!



[Furious5]

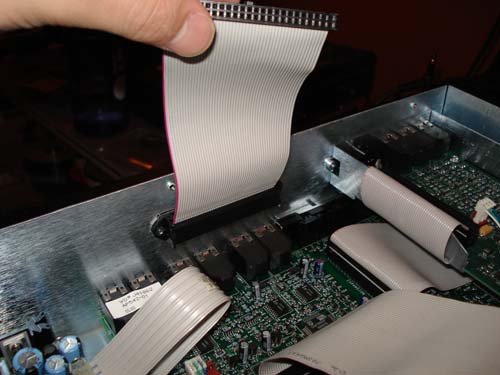

6) Dit is een beetje jammer.. De aanwezige SCSI kabel kan ik niet losklikken van de aansluiting. Ik heb nu even geen zin om moeilijk te doen en laat hem maar zitten. Ik ben een beetje ongeduldig van aard en bovendien wil ik nu toch geen andere dingen meer aansluiten.. Ik fix het later wel want zo verdient het geen schoonheidsprijs...



[Furious5]

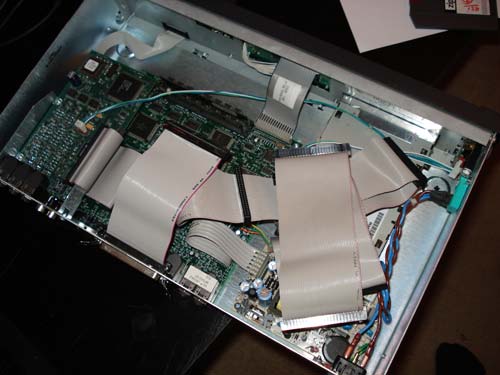

7. Even nog een laatste blik in de sampler voordat de deksel er weer op gaat... De nieuwe SCSI kabel is aardig lang en moet dus vakundig worden weggepropt in de behuizing...



[Furious5]

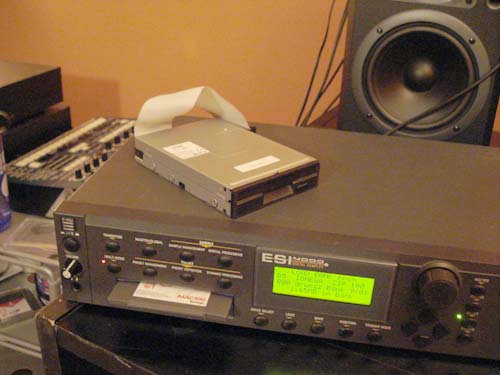

8. Zo! De doos is weer dicht en het hele handeltje werk! Bovenop de sampler zien we de diskdrive die netjes opgeborgen word in een schoenendoos!
Ik ben blij dat ik met mijn 2 linkerhanden dit projectje voor elkaar heb gekregen.



[Der_Mantie]

leuk, nuttig en bedankt



[Digimod]

Wat zijn mensen toch weer handig op dit forum



[mikemix]

Had je die kabel nog nodig van mij?
Hij ligt hier klaar voor verzending (eindelijk), laat maar weten.



[Furious5]

bedankt man... maar ik heb er zelf maar een geregeld... maak een ander er maar blij mee...
Zoals ik je zei had ik er geen haast mee toen...

Origineel geplaatst door mikemix


Had je die kabel nog nodig van mij?
Hij ligt hier klaar voor verzending (eindelijk), laat maar weten.



[Rvooh]

Origineel geplaatst door mikemix


Had je die kabel nog nodig van mij?
Hij ligt hier klaar voor verzending (eindelijk), laat maar weten.

als het zo'n kabel is om de externe scsi mee te laten werken als je een zip/hd intern gestoken hebt,
wil ik die wel..
