RSB RackII. SemiModularAnalogMultiFX

[RSB]

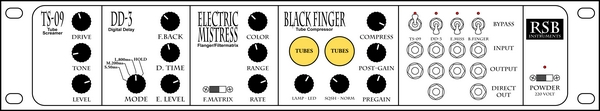

Zie hier mijn ontwerp.

Ik wilde een paar leuke effecten voor mijn TB'tje.
Na een paar rokertjes kwam ik uit op dit idee. Een Semi-Modular-Analog-FX-Bak.

Wat ik dus wil gaan doen is het het volgende.

Ik wil deze pedalen kopen (2deHands):
-Ibanez TS-09 TubeScreamer
-Boss DD-3 DigitalDelay
-Electro-Harmonix ElectricMistressDeluxe Flanger/Filtermatrix
-Electro-Harmonix BlackFinger TubeCompressor

En die dan in een 2he 19" kast bouwen.
Frontplaat laten maken bij schaeffer in Duitsland.

Niks geen gedonder met 1 powersupply. Ik maak gewoon de transformators open en plaats die in de 19"kast. Moet lukken toch.

Vandaag gaat dus mijn zoektocht beginnen naar de pedaaltjes.
Ik hoop onder de 500euro te blijven.


ps de plaat word zwart met witte tekst en lijnen. Knoppen ook zwart met wit streepje. denk aan SCI



[RSB]

en de pdf.

en de pdf.

Als je onderdelen wilt gebruiken uit de pdf kan dat. de pdf is niet gelocked.



[MatthewLeBlom]

Het is een tof prject, maar waarom doe je er een boss DD3 in?
Dat is wel een aardig pedaaltje, maar het is ook weer niet echt mooi.
Waarom neem je geen AD9 of DM2 of DM3 ?



[RSB]

Tja, waarom weet ik niet precies.
Ik heb dat pedaaltje een paar keer gehoord en klonk altijd wel aardig naar mijn mening.
En hij is redelijk goedkoop op de 2de hands markt.



[MatthewLeBlom]

Hij agat maar tot 4khz of 8khz..alles daarboven laat het pedaaltje niet door..
Nou weet ik niet hoe hoog een analoog pedaaltje kan, maar goed.

Maar als je een pedaaltje gaat kopen speciaal voor dit project, dan is een dd2 of dd3 idd goedkoper en het werkt natuurlijk ook gewoon.



[RSB]

Heeft iemand misschien een BlackFinger hierzo en kan mij misschien de buitenmaten van de beschermkap voor de buizen geven. Lengtexbreedte is genoeg. (van bovenaf gezien)



[RSB]

Origineel geplaatst door MatthewLeBlom
Hij agat maar tot 4khz of 8khz..alles daarboven laat het pedaaltje niet door..
Nou weet ik niet hoe hoog een analoog pedaaltje kan, maar goed.

Maar als je een pedaaltje gaat kopen speciaal voor dit project, dan is een dd2 of dd3 idd goedkoper en het werkt natuurlijk ook gewoon.

DD2 leek me weer niks ivm met die stereo optie. Ik wilde dit graag mono houden.
DD3 heeft direct out wat misschien wel leuke combos kan opleveren in de mini patchbay.
Net zoals de Mistress



[RSB]

Origineel geplaatst door MatthewLeBlom
Hij agat maar tot 4khz of 8khz..alles daarboven laat het pedaaltje niet door..
.

Houd dat in dat je het snerpende van de 303 kwijtraakt :confused:
Ik ben niet zo erg onderbouwt blijkt we lweer



[RSB]

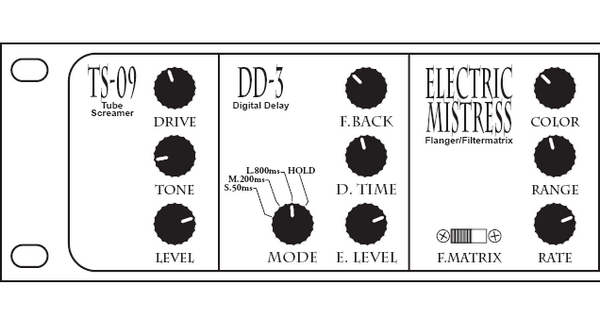

CloseUp links



[RSB]

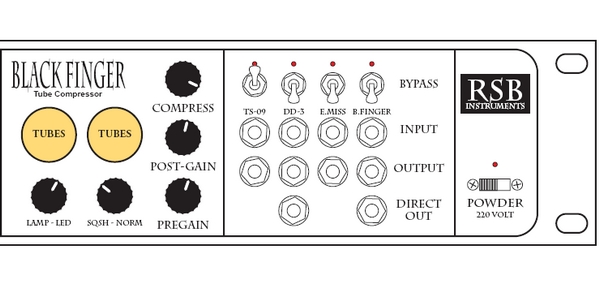

CloseUp Rechts (patchbay met bypass schakelaars)



[MARCO2]

Leuk project, leuk idee ook ! Succes !



[vinnieq]

Origineel geplaatst door RockSteadyBeat®
Houd dat in dat je het snerpende van de 303 kwijtraakt :confused:
Ik ben niet zo erg onderbouwt blijkt we lweer

8kHz is al erg hoog hoor. Dat snerpende 303 geluid komt er wel doorheen. Tinkelende belletjes zullen wat dof klinken.



[MonoTron]

leuk idee ben benieuwd hoe het gaat lukken!



[RSB]

ff een vraagje,

Klopt het dat in de UE400 van Ibanez een TS808 zit???
Ik zit nu te twijvelen over die TS-09.

Misschien beter een AcidScreamer van D'naab kopen??



[BananaWorld]

Je zou evt ook kunnen kijken voor een proco rat. Schijnt ook wel goed te zijn.



[Hilltree]

achter mijn tb toen , had ik wel eens een diy distortion op welke de hogen ook goed doorgaf.
En goed helder klonk.

Dit is een zeer eenvoudig schakelingetje , wie zelfs de mindere ervaren ook kunnen maken.

lang zitten zoeken maar hier staat die.
http://www.generalguitargadgets.com/diagrams/etifuzzsc.gif
gewoon voeden met een 9v battarij of een adapter/netvoeding.

elke npn transistor volstaat ...ook een oude germanium transistor doet het [ over vintage gesproken]
en elke npn geeft weer een ander geluid/karakteristiek.
eenvoudig insteken in een goedkoop / oud transistor voetje, en expirimenteren maar.

Ik heb er nu een uitgezochte bc 547 transistor in zitten met een HFE van 800, en een oude npn germanium 2n169 schakelbaar met een dubbelpolige wissel schakelaar.
deze gaat dus erg ver in de distortion/fuzz/overdrive.

Om wat exclusiefs te hebben is dit een zeer goedkope en een leuke oplossing.
Klinkt in veel gevallen beter dan verschillende door mij gekochte scheur pedalen.



[Hilltree]

overigens.....bij de power knop staat powder ?
is dit een bewuste woordspeling ?

En we gebruiken al jaren 230V in plaats van 220V in nederland.
Ik weet niet hoe dat in jou republiek zit ?



[RSB]

Origineel geplaatst door Hilltree
overigens.....bij de power knop staat powder ?
is dit een bewuste woordspeling ?

En we gebruiken al jaren 230V in plaats van 220V in nederland.
Ik weet niet hoe dat in jou republiek zit ?

LOL jij bent de eerste die het ziet en meld.
Het is bewust gedaan btw. Powder

iig maakt dat stroom verhaal niet uit. al mijn spul werkt prima hierzo
