Na hevig email verkeer met AS en TBS
hier ook even deze vraag, misschien ook handig voor kopers in de toekomst....

Hoe sluit je in godsnaam Analogue Systemmodules aan op een doepfer powerbus.

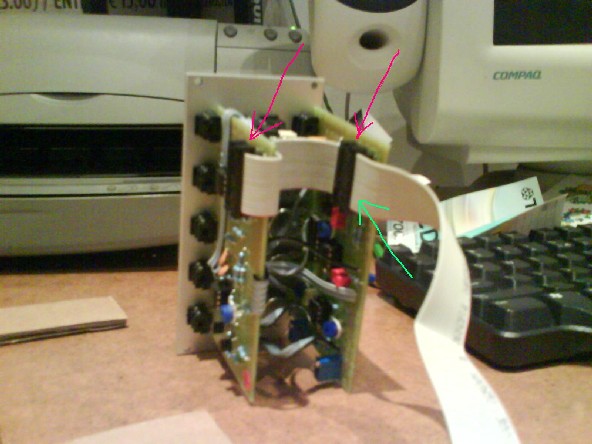

Voorlopig ben ik zo ver. connectors bij rode pijlen eraf en de nieuwe kabel aansluiten bij de groene pijl.

het rode draadje moet kennelijk op de 0V zitten, schijnt zilver te zijn...

Wie kan me helpen??

(go Patat Met !!! :okdan: )

Groet,


Alex


Attachments

  • DSC00082edit2.JPG
    58,8 KB · Bekeken: 88
Na hevig email verkeer met AS en TBS
hier ook even deze vraag, misschien ook handig voor kopers in de toekomst....

Hoe sluit je in godsnaam Analogue Systemmodules aan op een doepfer powerbus.

Voorlopig ben ik zo ver. connectors bij rode pijlen eraf en de nieuwe kabel aansluiten bij de groene pijl.

het rode draadje moet kennelijk op de 0V zitten, schijnt zilver te zijn...

Wie kan me helpen??

(go Patat Met !!! :okdan: )

Groet,


Alex

Je moet even een omzet dhz printje maken. Aan de ene kant de Doepfer aansluitingen en aan de andere kant de AS aansluitngen. Gewoon experimenteer printje met 3 of 4 gekruizde draadjes. De modulles heb ik gedaizychained met 1 lange flatcable (niet zo netjes, maar het werkt wel).
Je kan het "Doepfer Power Supply Board" printje ook bij AS bestellen, kost wel 35 pond!

AS power aansluitingen van boven (rood) naar onder:
(Het gaat per 2 aansluitingen)
Bovenste 2 in aarde, dit is de rode kant van de flat cable.
Dan de volgende 2 zijn +12V (3e & 4e)
Daarna komt de +5V aansluiting
En de onderste 2 aansluitingen is de -12V voeding.

Bedankt voor je post Patat Met...

Het mooi is ik heb een originele AS verloop kabel gekocht....
die heeft dus 1 doepfer en 1 AS kant....
Maar op de osc zijn er 2 connectors door gelust, zie die pic...
Als ik dus die verloop kabel gebruik moet ik heel die andere kabel eraf halen en zit ie dus maar op 1 pcb ipv 2 pcb's (niet door gelust dus)

Is dat wel ok?

AS gebruikt DIP-printplaatverbinders om de modules te voeden en daar zijn geen vrouwlijke Bandkabelconnectoren voor. De DIP-printplaatverbinders passen alleen maar in 16 polige IC voetjes.

Je kan op een Pertinax experimenteerprint met banen een paar IC voetjes in serie solderen. Dit word dan je busboard wat je achter de modules plaatst.
