Power Amp schema hulp

[PWM]

Hallo allemaal,

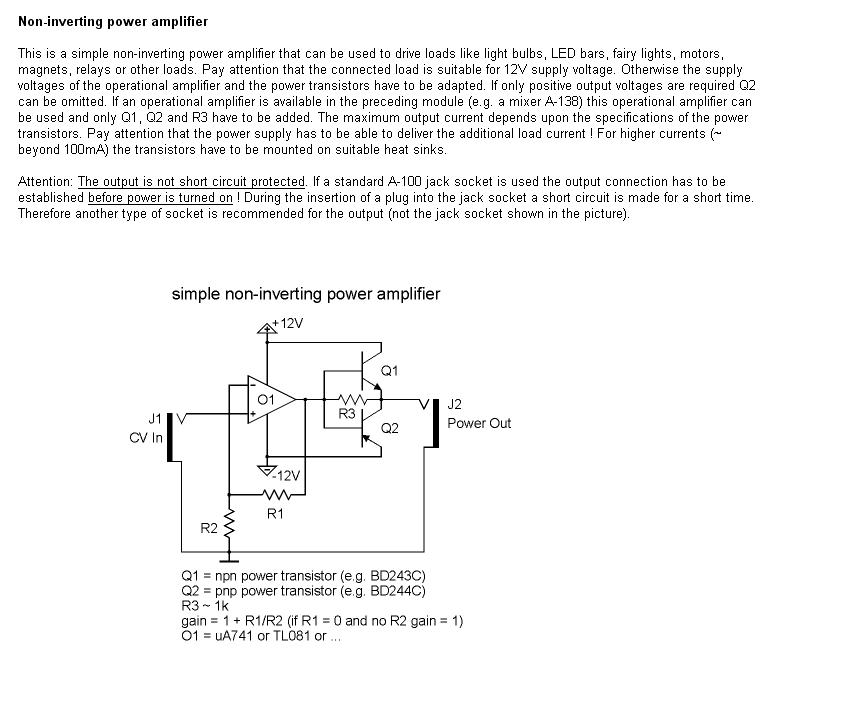

Ik heb een schematje gevonden op de Doepfer site wat ik graag wil maken,
maar ik kom er niet helemaal uit.


Ik begrijp de bouw tekenning wel maar dat gain = 1 + R1/R2 (if R1 = 0 and no R2 gain = 1) gaat mij totaal voorbij.
Ik heb het gevoel dat dit helemaal niet zo moeilijk is.
Dit zegt dus meer over mij...

Ik hoop dat jullie meer weten.
groet,
Maarten



[renema]

Als R1 = 100K en R2 = 10K, dan versterkd de schakeling 100/10 (+1) = 10 keer.

Als R1 = 100K en R2 = 47K, dan versterkt de schakeling 100/47 (+1) = 2 keer.

(ongeveer dus)



[PWM]

Dus als R1 = 100K en R2 = 1K, dan versterkd de schakeling 100/1 (+1) = 100 keer?
Ik hoop het wand dan begrijp ik het.
In ieder geval bedankt voor het snele antwoord Renema.

groet,
Maarten



[Patat Met]

Helemaal goed.
Maar bij lage versterkings factoren moet je de 1 er wel bij tellen, anders is de fout te groot.



[renema]

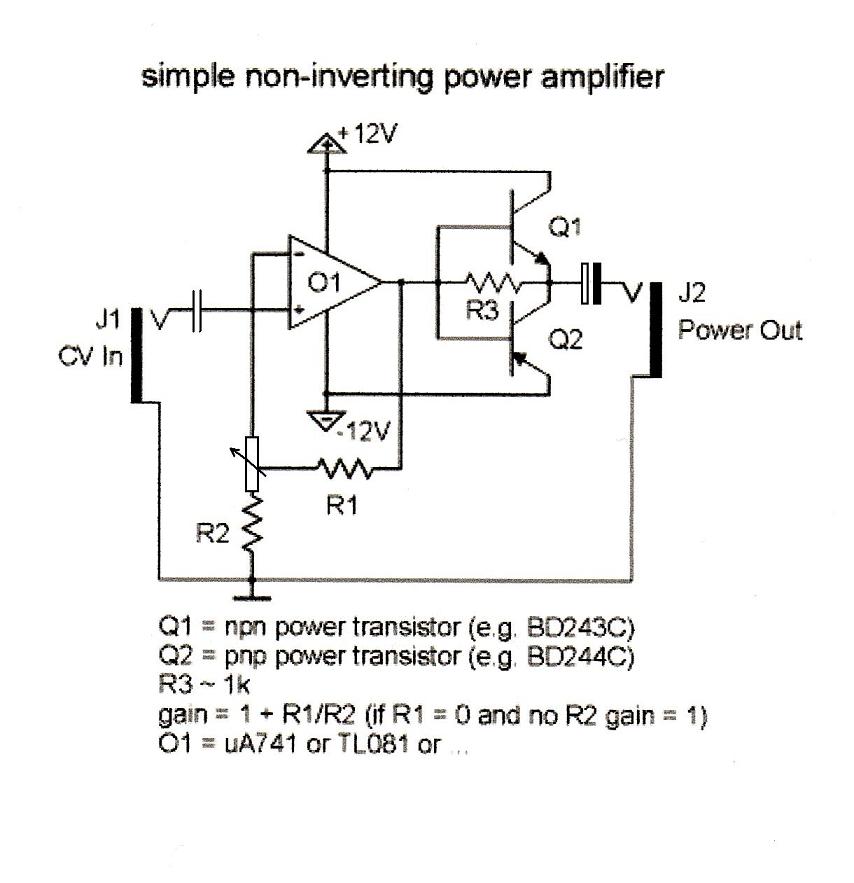

Persoonlijk zou ik een paar kleine wijzigingen aanbrengen in het schema..

Bij J1 een Condensator plaatsen van (probeer eens wat) 100nF tot 2,2 uF
Bij J2 een dikke elco plaatsen om gelijkspanning van de speakers af te houden van 2200uF
Tussen R1 en R2 een potmeter van 100K plaatsen, kun je de versterking achteraf altijd nog instellen.

Succes met je project



[PWM]

Bedankt patat helemaal duidelijk.

Renema: bedankt voor de tekenning ook erg duidelijk.
Maar ik ga het niet voor geluid maken maar om triggers en cv signalen te versterken. Dus die pot word eem trimmie.

Nogmaals dank voor de moeite heren, het word erg gewardeerd.

groetjes,
Maarten
