juno 106 fader & tr 808 pot

[Barno]

hallo!

Ik ben m'n juno 106 aan 't opknappen en zoek een fader voor de VFC in het Bender gedeelte. Die zijn kleiner dan degene boven het toetsenbord.
('434t 50KB' staat erop, waar die B nou weer voor staat is me een raadsel)


Ook is de Fine tune potmeter van m'n 808 gebroken. ('253P 50KB')
Deze heeft een gekartelde as om de draaiknop vast te houden.
Ik kan alleen maar potmeters met gladde assen vinden...


Weet iemand waar ik deze dingen kan vinden of heeft iemand nog iets liggen wat ik kan overnemen?

alvast bedankt!

gr
Barno



[JohnDoe21]

B = Logaritmisch
A = Linear

Ik heb hier wel wat aan schuifjes en pots liggen, ook 50KB met kartel as......
Hoe groot zijn die VCF schuifjes en van welk merk?



[Barno]

B = Logaritmisch
A = Linear

ah weer wat geleerd
thanks

Ik heb hier wel wat aan schuifjes en pots liggen, ook 50KB met kartel as......
Hoe groot zijn die VCF schuifjes en van welk merk?

in het schuifje staat alleen JAPAN geperst op de ene korte kant en een soort tekentje van 2 blokjes op de andere... de lengte is 34 mm...

ik zal even wat foto's maken...



[JohnDoe21]

Doe dat ajb is wat makkelijker te identificeren....

Trouwens is die pot van de 808 printmontage?



[PWM]

Trouwens is die pot van de 808 printmontage?

yup.



[Barno]

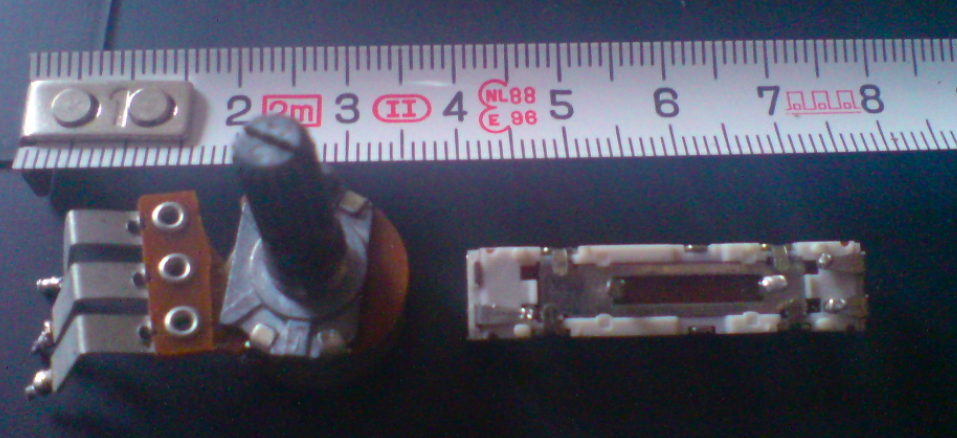

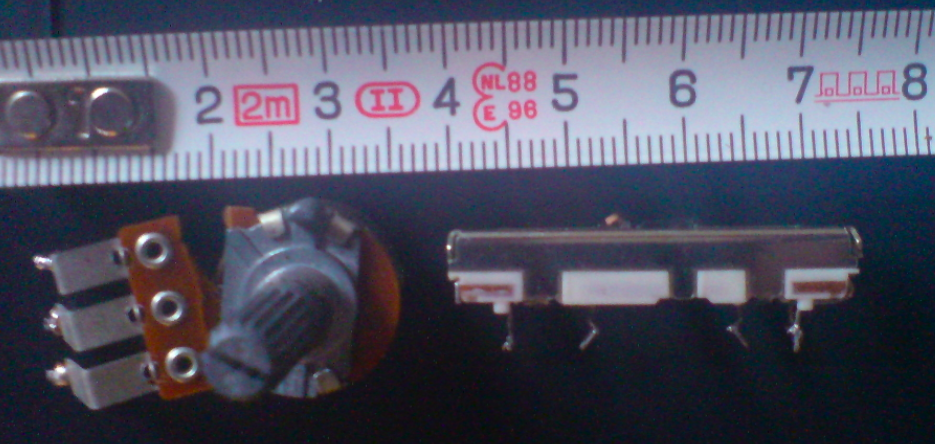

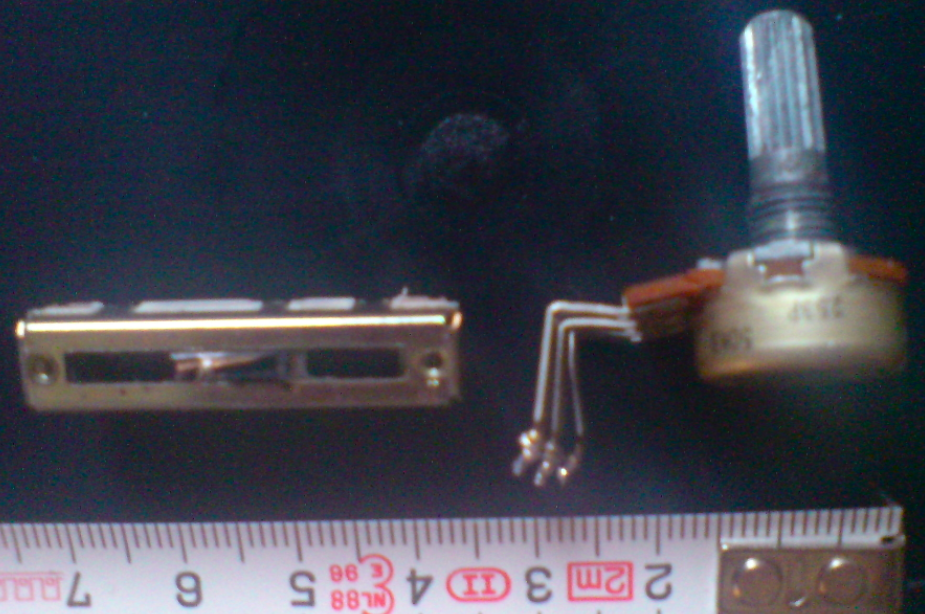

3 plaatjes van de 808 potmeter en de juno slider
is dat voldoende?



[PWM]

Die pot lijkt op een Alpha pot.
Zoek eens naar knurld shaft Alpha pots. (zo heten die ribbels in de as)

succes,
Maarten



[j.baars]

B = Logaritmisch
A = Linear

Ik heb hier wel wat aan schuifjes en pots liggen, ook 50KB met kartel as......
Hoe groot zijn die VCF schuifjes en van welk merk?

er zijn landen waar ze dit voor het gemak hebben omgekeerd.

dan doen ze
A = log ( audio)
B= lineair
D= antilog
lekker handig he?
dus even checken met de ohm meter kan geen kwaad.
groeten,
jeroen



[Barno]

Die pot lijkt op een Alpha pot.
Zoek eens naar knurld shaft Alpha pots. (zo heten die ribbels in de as)

wat een woord joh... knurld...
'k ga 's googlen...

't is inderdaad een die op de printplaat gesoldeerd is
dus 't moet wel ongeveer dezelfde zijn, met kromme pootjes

er zijn landen waar ze dit voor het gemak hebben omgekeerd.

dan doen ze
A = log ( audio)
B= lineair
D= antilog
lekker handig he?
dus even checken met de ohm meter kan geen kwaad.
groeten,
jeroen

hmm handig ja... zeker een standaard door micro$oft ingevoerd?

de service manual zegt inderdaad bij alle volume pots A...
'k meet 'm ff



[Barno]

hmm meten zit er niet in helaas, de hele poot is eruit gebroken...
hij heeft zo te zien een flinke dreun gehad...
ik ga er maar vanuit dat ie dan omgekeerd is, zoals jeroen zegt aangezien
volume pots altijd log zijn toch?

ik ga 's even zoeken wat ik aan vervanging kan vinden...
als iemand nog een tip heeft dan hou ik me aanbevolen!

zeker ook voor de juno fader want volgens mij is vrij moeilijk (≈niet) te krijgen...

veel dank voor de snelle hulp trouwens!!!



[PWM]

Ik weet wel waar je die alpha's kan bestellen maar dan niet met een knurld as.
Ik zal later nog even een linkje aan deze post toevoegen.



[Mike Philco]

hmm meten zit er niet in helaas, de hele poot is eruit gebroken...
hij heeft zo te zien een flinke dreun gehad...
ik ga er maar vanuit dat ie dan omgekeerd is, zoals jeroen zegt aangezien
volume pots altijd log zijn toch?

De potmeter even helemaal uitelkaar halen zodat je vrij bij de koolbaan kunt komen.
Één meetpen in het midden zetten en dan kijken wat de beide waardes zijn die je meet aan de uiteinden van de koolbaan.
Ik denk dat je inderdaad uitkomt op een logaritmische potmeter maar voor hetzelfde geld stuurt deze potmeter een spanning naar een AD-converter en dan kan het ook een lineaire zijn.
Succes.



[Barno]

deze zal 't dan zijn?

http://uk-electronic.de/onlineshop/.../1051?osCsid=728156dfc2307e63978f6b3c379767ba



[Barno]

De potmeter even helemaal uitelkaar halen zodat je vrij bij de koolbaan kunt komen.
Één meetpen in het midden zetten en dan kijken wat de beide waardes zijn die je meet aan de uiteinden van de koolbaan.
Ik denk dat je inderdaad uitkomt op een logaritmische potmeter maar voor hetzelfde geld stuurt deze potmeter een spanning naar een AD-converter en dan kan het ook een lineaire zijn.
Succes.

ik bedoelde eigenlijk dat ie dus lineair is... omdat in de service manual van de 808 bij elke volume pot er een A achter staat en bij de fine tune een B...



[JohnDoe21]

deze zal 't dan zijn?

http://uk-electronic.de/onlineshop/.../1051?osCsid=728156dfc2307e63978f6b3c379767ba

Dat lijkt er goed op alleen jij hebt er 1 nodig waar de pootjes in 90 graden naar beneden wijzen......

Maar ik denk dat Senso ze allebei wel heeft...zowel je pot als je schuif.....moet je maar ff zoeken is een nogal lange lijst en ik heb der geen zin in

http://www.vintageplanet.nl/



[Barno]

Dat lijkt er goed op alleen jij hebt er 1 nodig waar de pootjes in 90 graden naar beneden wijzen......

ja da's wel wat er in zat... maar er zit een metalen plaatje omheen wat vast gesoldeerd zit op de printplaat. ik denk dat 't belangrijker is dat ie ribbels heeft zodat de knop erop blijft zitten dan dat ie op de print vast zit...

Maar ik denk dat Senso ze allebei wel heeft...zowel je pot als je schuif.....moet je maar ff zoeken is een nogal lange lijst en ik heb der geen zin in

http://www.vintageplanet.nl/

natuurlijk, ga ik doen!
'k ben al blij zat dat ik nu weet waar ik moet kijken ))
dank je wel!



[Barno]

grrr natuurlijk is net die ene fine tune pot er niet...
zal je altijd zien haha



[JohnDoe21]

Ik heb net ff gekeken voor zo'n pot hieren het zijn precies die jij nodig hebt maar die ik heb zijn 10KB. Sorry.

Hier heb je wel 50KB alleen met gladde shaft.

http://www.newtone-online.nl/catalog/product_info.php?cPath=27_28&products_id=94


Had Vintage Planet wel je schuif?



[PWM]

deze zal 't dan zijn?

http://uk-electronic.de/onlineshop/.../1051?osCsid=728156dfc2307e63978f6b3c379767ba

Ik zou voor deze gaan mits je een orginele kan krijgen uiteraard.
Je moet de pot sowieso nog met een moertje aan de behuizing draaien, toch?

succes,
Maarten



[Barno]

Ik heb net ff gekeken voor zo'n pot hieren het zijn precies die jij nodig hebt maar die ik heb zijn 10KB. Sorry.

Hier heb je wel 50KB alleen met gladde shaft.
http://www.newtone-online.nl/catalog/product_info.php?cPath=27_28&products_id=94
Had Vintage Planet wel je schuif?

hmm ik vind 't iets belangrijker dat de knop erop past dan dat ie vast zit een de printplaat. dan soldeer ik er een met rechte pootjes vast via wat draad.
Ik reserveer 'm wel bij vintageplanet en soldeer 'm er wel in als ie er is.
Ze hebben de juno schuif wel inderdaad en nog een hoop andere dingetjes die ik dan maar meteen mee bestel.

heel erg bedankt voor de moeite in elk geval!

Ik zou voor deze gaan mits je een orginele kan krijgen uiteraard.
Je moet de pot sowieso nog met een moertje aan de behuizing draaien, toch?
succes,
Maarten

ja als tijdelijke oplossing lijkt me dat prima... kan ik 'm in elk geval gewoon gebruiken.
hij zit "officieel" niet aan de behuizing maar aan een kleine metalen brug die op de print zit gesoldeerd. die laat ik dan weg en zet de pot tijdelijk aan de behuizing vast...
als ie 't maar doet

ook jij dank je voor je reacties!
