korg ms 20 onderdeel

[flyweight]

Een beetje een domme vraag ik weet het.

Maar

Helaas is mijn ms 20 gestorven.

R.I.P.

Nu moet ik de verschil versterker vervangen en vermoedelijk een component wat ik niet ken.

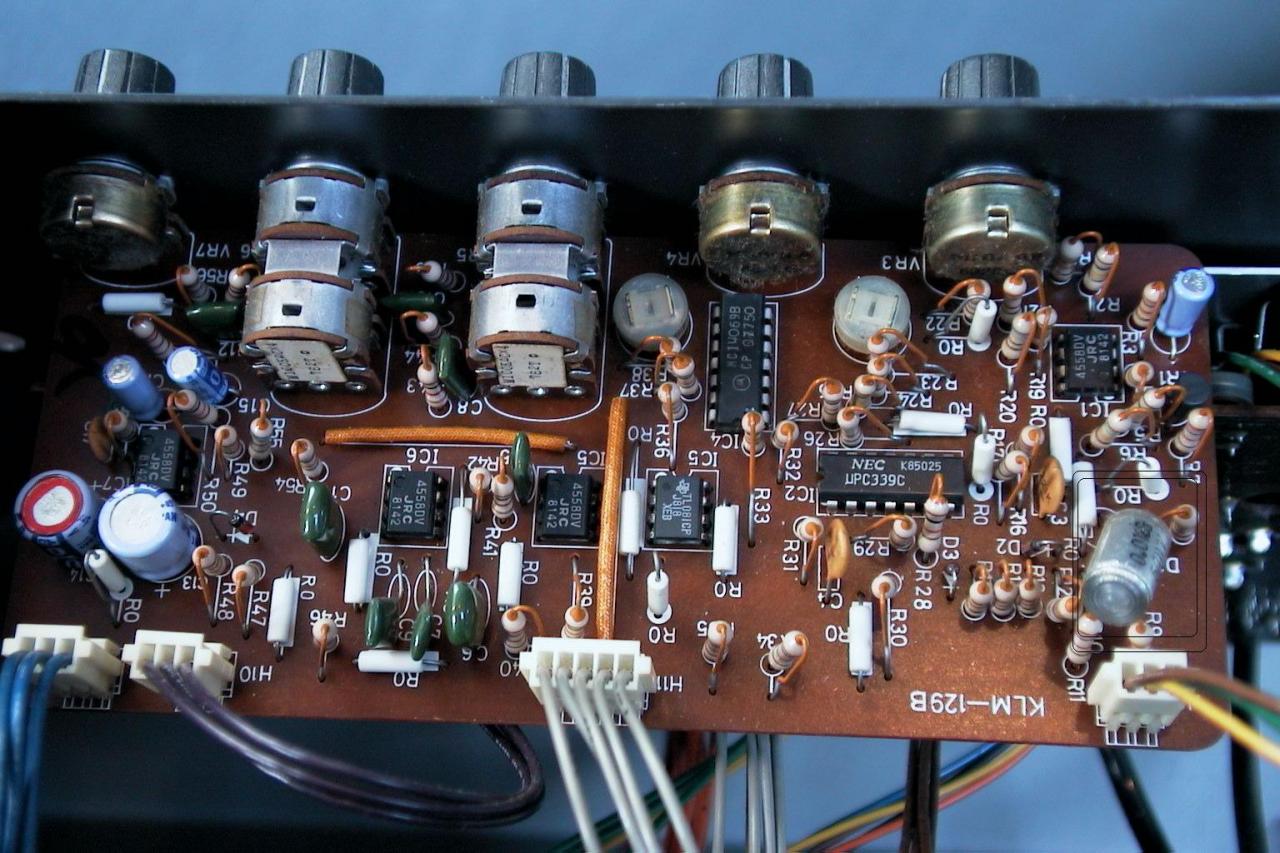

Wie weet wat voor component dit is??

Ik kom er niet uit..is het een led of een capaciteit..

bedankt alvast



[etaoin]

Da's een polystyreen condensator. Die gaan in principe niet zomaar stuk, tenzij je er te lang aan hebt gesoldeerd.

Met alle respect, maar als het het verschil tussen een LED en een condensator niet ziet moet je je afvragen of je in een synth van 1000 euro moet gaan solderen...



[v.i.n.n.y]

Ha ha ha deze is leuk.
Vriend, welk componentje wil je weten dan?
Kun je er met een pijltje naar wijzen want nu blijft het raden.
Omschrijf je probleem eens wat concreter...
Wat doet ie wel, wat niet?
Waarom zou je de verschilversterker moeten vervangen?



[audiocollage]

Experimenteren, hé... ?
Zo leer je het meest, maar toch : voorzichtig zijn.
https://www.synthforum.nl/forums/showpost.php?p=1318898&postcount=15
(etaoin heeft je het antwoord al gegeven).



[flyweight]

Ok. ja ik kwam er niet uit door op het schema te kijken.

En ja ik ben aan het experimenteren, erg leerzaam allemaal

Omdat hier veel mensen zitten die wel weten wat ze doen vraag ik maar even advies.

De verschil versterker is opgeblazen daar kwam rook uit, deze vervang ik door een LM339N.

Die is heel heet geworden en omdat dit onderdeel daar vlak naast zit leek het me verstandig deze ook te vervangen.

Die polystyreen condensator kan tot maximaal 85e C hebben, dus waarschijnlijk leeft die nog.

Ik heb volgens mij niet de klm 129b maar een nog oudere versie, het is wel het zelfde onderdeel.

Bedankt etaoin ik zal extra opletten met het uitsolderen van de upc339.



[etaoin]

Ha ha ha deze is leuk.
Vriend, welk componentje wil je weten dan?
Kun je er met een pijltje naar wijzen want nu blijft het raden.

Er staat een vakje omheen maar ik moest inderdaad ook eerst even zoeken. Ik dacht eerst aan die elco met dat rode cirkeltje namelijk...



[etaoin]

Die polystyreen condensator kan tot maximaal 85e C hebben, dus waarschijnlijk leeft die nog..

Lijkt me ook die gaat niet stuk van een beetje stralingswarmte van een chip een paar centimeter verderop. Polystyreen is vooral gevoelig voor te heet solderen omdat dan de binnenkant smelt.



[audiocollage]

Als je nog IC's moet vervangen, plaats dan ineens een IC-voetje (iets duurder, maar makkelijker en veiliger voor de IC zelf en ook je toestel).



[Vic]

Tip

Als de 339 er uit is soldeer dan een ic voetje op de printplaat.
Als de oorzaak dan weer bij een ander onderdeel zat dan kun je rustig wat 339's opblazen zonder dat je iedere keer moet solderen.

EDIT: audiocollage was me voor :-D

De PC339 kan net een paar volt meer hebben dan de LM339 als ik me niet vergis.

Die 85°c op die condensator zegt wat over de levensduur ervan en de kwaliteit, weinig over de temperatuur die hij kan verdragen, dat kan een stuk meer zijn.
Hoe warmer hoe korter hij het kan overleven

Suc6



[flyweight]

Super bedankt voor de goede tips. ik zal ook een ic voetje erbij halen.

Toevallig heb ik 4x de lm339n op ebay gekocht dus laten we hopen dat 3 maal scheepsrecht is.



[j.baars]

heb je ook de oorzaak van het overlijden van de 339 uitgezocht?

anders gaar een nieuwe zeer waarschijnlijk ook meteen stuk.



[flyweight]

Tip

De PC339 kan net een paar volt meer hebben dan de LM339 als ik me niet vergis.

Ik heb effe in de datasheets gekeken en het is volgens mij kunnen ze beide tussen de -0.3 +36V hebben.

Alleen kan de LM339N 25e C meer hebben als opslag temperatuur altijd handig als ik hem per ongeluk in de magnetron doe .



[flyweight]

heb je ook de oorzaak van het overlijden van de 339 uitgezocht?

anders gaar een nieuwe zeer waarschijnlijk ook meteen stuk.

Dat durf ik niet te zeggen, want dan is meteen bekend wat voor noob ik ben....


Maar ik heb dus de ms20 van een vriend gekregen. deze heeft een aantal jaar onder zijn buro gelegen en hij schopte er wel eens tegen als die boos was...

Ik heb toen een aantal pots vervangen en probeer de cv-V/oct mod.

Keyboard mist een toest, ik ga er als de V/oct mod is gelukt een rack van maken.

Nu komt het.......

Ik heb toen in alle haast de kabels (met 4 aders) verkeerd aangesloten

Er kwam rook uit de upc339

Uit de upc339 datasheet..
Notes 1. Reverse connection of supply voltage can cause destruction.

Niet te hard lachen aub...



[j.baars]

ah, Die fiets.
dan hoef je niet te zoeken iigv.



[flyweight]

zo het ic voetje zit erin en heb ik een torretje vervangen . En lijkt het external signal bordje weer te werken. Er komt geluid uit en de gate en cv geven ook weer output.

Op het mainboard heb ik ook een spannings regulator vervangen en meet ik op alle 15v punten netjes 15v.

Dit was het goede nieuws. het slechte nieuws is dat er alleen maar ruis uit de hoofdtelefoon output komt.

ik heb het patchboard alleen met de voeding aangesloten om zo het probleem te isoleren.

de opamp van de output krijgt netjes 15v maar er komt 26v uit!!!

http://www.korganalogue.net/korgms/images/service/ms20/128c.gif

Ook viel me op dat er een weerstand bij de vca zit waar een stukje draad van is verdwenen.?? volgens mij zit de vca direct aan de opamp van het output en hoofdtelefoon gedeelte.

Nu komt mijn vraag.

Hoe kan ik vaststellen dat de opamp van de vca of output defect is?
Ik heb geen signaal generator of een scope...


Heb je misschien nog andere tips?
en nee ik ga hem niet wegbrengen en ik zal hem aan de praat krijgen hoe dan ook.



[Vic]

Hoi

Niet dat we je gaan aansporen om hem weg te brengen, integendeel,,, laat ons toe je aan te sporen lekker door te gaan, goed bezig

Leuk te horen dat je al wat problemen hebt opgelost fijn gevoel hé .


Als de koptelefoon het niet doet maar de signal out wel dan blijven er weinig schuldigen over, de opamp is de hooftverdachte.

Vervang hem maar voor een paar euro heb je enkele verse met de ic voet natuurlijk ;-)


Suc6



[flyweight]

ha Vic,

Bedankt voor de aanmoediging.

Nou dat fijne gevoel heb ik pas als er scheurende bassen uit de MS20 komen...maar ik ken het gevoel wel, heb een keer 2 weken lopen zoeken en meten in mijn technics sl1200 alle chips overgezet. toen die het deed voelde ik me 1 dag helemaal the man

Die opamp heb ik effe verwisseld. een 4558dv. das volgens mij echt een budget opamp. dit verklaard waarom de ms20 zo rauw klinkt. hij zit er vol mee.
http://www.alldatasheet.com/datasheet-pdf/pdf/27325/TI/RC4558DBR.html

In de 4558dv zit volgens mij een distortion gebouwd

De ruis is weg..nou ja mischien gaat die het ooit doen.

Goed weekend

Tim



[Vic]

4558 is niet speciaal een rauw of buget ding hoor.
Althans je komt ze vaker tegen, ook in niet rauw klinkende synths zoals dx7II etc.

Ruis is weg, dat is mooi... weer een stap vooruit

Was dat het laatste probleem dan ?



[flyweight]

ha Vic, nou 1 heeel klein stukje vooruit.

Dat de 4558 een budget ding is mischien een beetje overdreven,

maar vaak betekend general perpose wel een beetje 'budget'.

Omdat ik geen kennis van zaken heb moet ik het hebben van een 'brute force' methode en dat duurt lang.

De dag dat mijn ms 20 heel is is nog een beetje een droom.

De volgende stap zal de vca zijn. eveneens met een 4558 uitgevoerd.

fijn weekend



[flyweight]

Net wat ik dacht..
