kortsluiting

[microphlexx]

Vandaag een kortsluiting gehad in mijn PA studiomixer. Ik leg hem aan en opeens komt er rook uit. Dan mar vlug afgelegd. Zelf ken ik daar niet veel van van elektronica dus wss valt daar niet veel meer aan te doen. Héél duur was die niet maar toch jammer natuurlijk.
Deze was het: http://cms.omnitronic.de/index.php?option=com_article_view&article=10040125&wgtree=A8600340



[microphlexx]

Ik heb wel 5 jaar gedaan met deze mixer. Ik was er wel tevreden mee ook al was het een héél goedkope mixer. Is het normaal dat goedkope mixers stukgaan of is het gewoon een beetje geluk hebben. Ik ben nu aan het twijfelen om een duurdere mixer te kopen of ga ik weer voor een goedkope? Iemand enige raad?



[Eraser127]

je kan natuurlijk ook kijken of de voeding (adapter) stuk is of dat er intern iets is doorgebrand



[mario010]

Openschroeven en zoeken naar de zwartgeblakerde onderdeeltjes!
Als je ze niet op t oog kunt vinden moet je je neus gebruiken!!!
Die moet je iig vervangen!
Meestal kost t een paar euri,. En je hebt verder niks te verliezen!



[microphlexx]

Ja de rook kwam uit de mixer zelf dus aan de voeding zal het niet liggen. Ik zal hem eens open gooien en kijken wat er aan de hand is. Ik hou jullie op de hoogte.



[microphlexx]

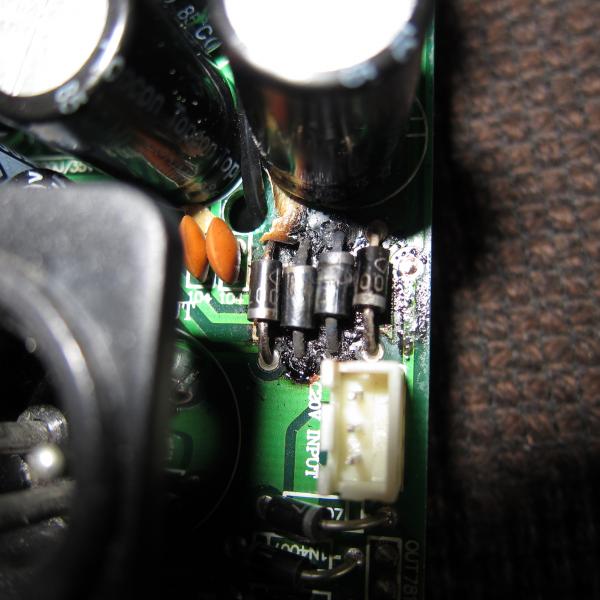

Ik heb de mixer eens opengegooid en ik zie idd al waar het is verbrand. Ik heb de foto als bijlage toegevoegd zodat jullie mss eens kunnen kijken. Wat het juist is weet ik niet want zoals ik al zei ken ik niks van electronica. Ik weet alleen dan onder die verbrandde deeltjes de voeding moet worden ingeplugd in dat klein wit socketje. Kan dit hersteld worden denken jullie?



[microphlexx]

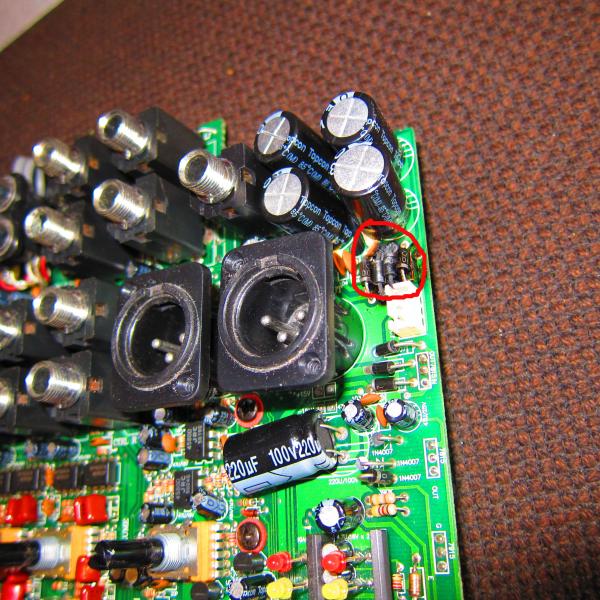

Hier nog een extra foto.



[Nicolas 2000]

4 diodes...dat lijkt een gelijkrichter te zijn. Dat wil ook zeggen dat de "voeding" blijkbaar nog steeds AC uitstuurt en dus waarschijnlijk niet meer dan een trafo is.

Wat lijkt de specialisten het meest waarschijnlijke: diode(s) in de gelijkrichter zelf stuk gegaan, of door andere oorzaak? Zou er bv uit de voeding teveel spanning kunnen komen ofzo?



[Kaftoeter]

Ziet er uit als een doorgebrande diodebrug. Mij lijkt dat er ergens verderop in het apparaat een sluiting moet zitten dan. Lijkt me ook niet echt een rotte opamp ofzo maar echt een dikke sluiting gezien de brandsporen en het losgeraakte printspoor. Misschien zo'n dikke elco die het begeven heeft? Je kunt eens beginnen om deze met een multimeter in ohmstand na te meten op weerstandswaarde. Als deze heel weinig tot nul aangeeft de elco's desolderen en nog eens zowel de elco's nameten alsook de plek in de print waard de elco's gezeten hebben. Dan weet je iig al of het de elco's zijn of een sluiting verderop in de print.

Succes!

Zijn dit de enige brandsporen/zwartegeblakerde componenten?



[microphlexx]

Volgens mij is dit idd het enige verbrandde onderdeel. Ik heb het nog even nagekeken.



[Kaftoeter]

Meten is weten en meetapparatuur zijn de ogen de elektronicus.

Meten is weten en meetapparatuur zijn de ogen de elektronicus.

Als je een multimeter hebt kun je beginnen met nameten. Als je geen multimeter hebt wordt het moeilijk het euvel te vinden ben ik bang. Ik zou beginnen met de elco's gelijk achter de diodebrug na te meten als eerste stap.



[microphlexx]

Dit is chinees voor mij. Ik zal eens rondkijken of een vriend van mij me mss zou kunnen helpen. Ik laat wel even weten hoe het afloopt. Alvast bedankt voor de reacties.
