DIY analog sequencer

[LAB_]

ik heb de sympleseq v2 (dual eurorack) gebouwd.
erg fijne sequencer!

makkelijk te bouwen, goeie handleiding, ook geschikt voor beginners.

alternatief:
check de baby10 sequencer
http://electroweb.000space.com/modular/skip_step_baby_10/skipstepbaby10%20-%20schematic.gif

we gaan bij Modlab binnenkort ook deze proberen.
gebaseerd op de CMOS chip 4017.
hij kan nog een stuk simpeler, google maar (en zie Nicolas Collins boek)



[MonoTron]

Kent iemand deze: http://owyheesound.com/img/atari_punk_console.png
Is dat wat?



[LAB_]

dat is eigenlijk wat ik hierboven post, maar dan met een oscillator (555) eraan.

oh . ik zie dat m'n link niet werkt.
hier staat ook allerlei info

https://www.synthforum.nl/forums/showthread.php?t=115035



[MonoTron]

Thanks die ga ik eens doorlezen!



[PWM]

Mijn voorkeur heeft het niet, VCO's integreren in een sequencer.. En wil je een klok? een trigger input lijkt me handiger.



[MonoTron]

Hmm, daar heb je wel een punt. OSC in een sequencer vind ik niet zo'n probleem, maar een trigger input is toch wel nodig...



[LAB_]

de 4017 heeft gewoon een clock input.
je kan daar een 40106 / 4093 / 555 OSC voor gebruiken, wat je wilt.
hij spuugt CV signaal uit, waarmee je dus dingen kan aansturen.



[PWM]

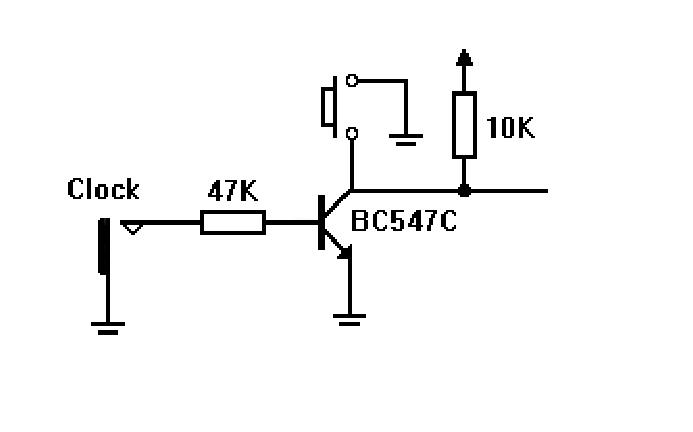

En een torretje ertussen voor een trigger in op de Clock input.



[LAB_]

is dat een switch/ pushbutton boven de tor?



[R-ond]

Mijn voorkeur heeft het niet, VCO's integreren in een sequencer.. En wil je een klok? een trigger input lijkt me handiger.

als iets niet netjes mee hobbelt ..ist geen schaap



[PWM]

is dat een switch/ pushbutton boven de tor?

Een momentary switch idd.
