Eenvoudige VCA schema

[Hilltree]

oi

Hierbij zoek ik dus een erg eenvoudige schema van een vca.
Liefst met zo weinig mogelijk en gangbare componenten en toch vol functioneel.
Graag zonder grote opamps.
Deze moeten eigenlijk overal toepasbaar wezen.
Soort van remote gain control is ook goed

Zelf heb ik me al rot gezocht .

Natuurlijk ben ik zelf ook al wat aan het experimenteren geweest.
En heb al een 1 transistor versie klaar.
Dit is een gewoon versterker trapje op basis van een npn bc547.
Voeding werkt als c.v in.
Maar deze heeft als nadeel dat het werkbare bereik van de c.v in wat klein is .
Schemaatje plaats ik binnenkort wel hier.

Dus als iemand een tip heeft ?



[keoni29]

Bedoel je deze?



[Hilltree]

Die van mij heeft geen diode en 1 condensator minder .
Maar lijkt er wel wat op [ standaard ding]

Maar deze had ik al gezien , bedankt nog

overigens .. ik zoek voor max 15 volt .cv [minder is ook goed]



[audiocollage]

Misschien heb je hier wat aan ?
Amplifiers and VCAs



[Hilltree]

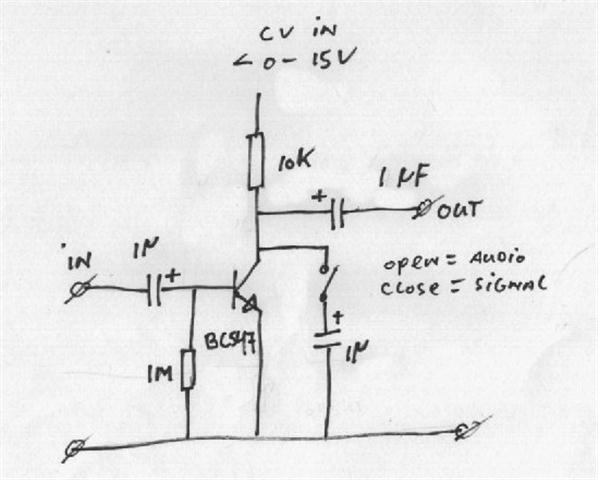

Deze versie heb ik nu in een testopstelling aan het werken.
Het is dus eigenlijk gewoon een goedkoop en eenvoudig versterker trapje die "misbruikt " word als vca.
Functioneert overigens wel grof , [ niet subtiel voor audio]
Drempelpunt is afhankelijk met de schakelaar, 0,6v en 7v
Met gesloten schakelaar kan ook wel audio , maar dan vervormt het signaal een beetje , wel lekker overigens



[DarkChaos]



[SRPP]

loop zelf nog wel met plannen rond om de core van zo'n minimoog vca te maken http://hem.bredband.net/bersyn/VCA/VCA%20Minimoog.GIF
heb laatst bij mouser bc847bs (npn paar) en bc857bs (pnp paar) gekocht die ik daarvoor op het oog heb, wel een beetje een gepriegel (smd).



[j.baars]

hier had ik nog een schema van een vca....

https://www.synthforum.nl/forums/showpost.php?p=1085256&postcount=80

die zal het een stuk beter doen dan het eentransistor ontwerp.



[richard2000]

Ben ook bezig met een VCAtje voor een handklap, hetzelfde idee als die van Jeroen, nadeel met die 1 tor VCAtjes is dat het modulatie signaal mee gemixt wordt met je audio, die zijn dus eigelijk alleen geschikt om met een EG of gate oid aan te sturen.



[j.baars]

buiten dat, die eentransistor versies ( en ook de fetuitvoeringen), die vervormen allemaal als de hel.
totaal onbruikbaar voor wat dan ook.



[richard2000]

Nou dat hoeft niet, en in principe werkt een 2 tors VCA hetzelfde als de 1 tor, de symetriese opzet is alleen voor het "wegcijferen" van het modulatie signaal.



[j.baars]

die van mij werkt anders, en bestaat uit 3 torren...



[richard2000]

die van mij eigelijk ook, nog een regeltor, en nog een zooi in de opamp...



[j.baars]

die van mij eigelijk ook, nog een regeltor, en nog een zooi in de opamp...

schemaaaaaaaaaaaa.....



[Hilltree]

schemaaaaaaaaaaaa.....

Jeps , daar gaat het mij ook eigenlijk om.
Nergens zie je echt basic schemaatjes die ook nog werken
Dus dan zijn we hiermee de eersten ... en we hebben een leuke topic vol



[richard2000]

Komt eran, ben nog bezig met finetunen.



[Hilltree]

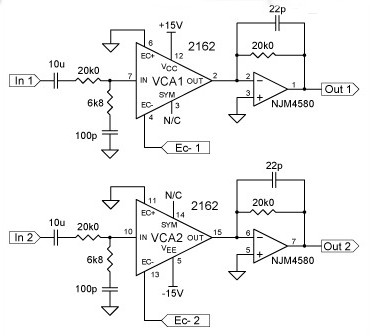

En hoe zit het met "single chip " vca's zoals de that2162 ?
Redelijk goedkoop zo te zien .met goede spects , en ook nog verkrijgbaar in N.L
Zo zijn er wel meerdere , maar ik ken ze zo niet.
Iemand ervaring daarmee ?



[j.baars]

dit zijn erg hoge kwaliteits vca´s.
alleen dus wel met opamps.
om deze fatsoenlijk aan te sturen heb je ook nog een opamp nodig.

En hoe zit het met "single chip " vca's zoals de that2162 ?
Redelijk goedkoop zo te zien .met goede spects , en ook nog verkrijgbaar in N.L
Zo zijn er wel meerdere , maar ik ken ze zo niet.
Iemand ervaring daarmee ?



[richard2000]

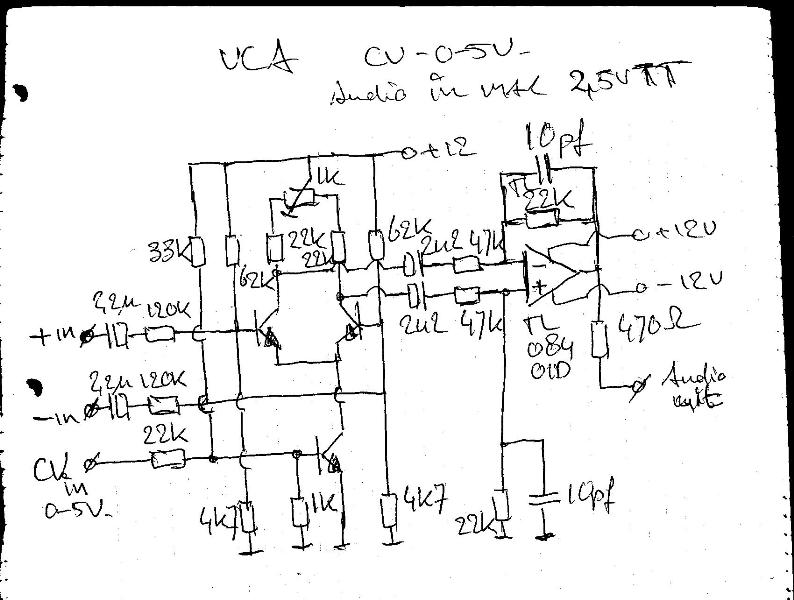

Hier een VCAtje,

Links audio 1x + non inverter en - geinverteerd met daaronder CV in, 0 tot 5 VDC, stuur niet teveel meer in anders sluit het VCA juist weer, scaling is een soort van log, probleem met dit soort VCA's is dat je de transistors van helemaal dicht naar open stuurt en onderin dus zegmaar bijna dicht werken transistors nogal rot, dus dat wordt nooit echt goed.
Om het nog een beetje redelijk te krijgen zit links boven een 33K weerstand om de regeltor een beetje te helpen, mocht je VCA niet helemaal sluiten moet je deze 1 stapje hoger, 39K., maken.

Bovenin de pot aan de plus is om de symetrie in te stellen, deze stel je af door een osc oid aan te sluiten op de CV in, niet groter dan 5V tt, niets aan de audio in en audio uit luisteren en afstellen dat je zo min mogelijk hoort van het modulatie signaal die je op de CV heb aangesloten.

Vergeet zeker de 2 10pF Ctjes niet rondom de opamp want dan heb je een AM zender en werkt het voor geen meter.

Ik heb zelf audio en waves geprobeerd, audio klinkt best goed door het VCA, weinig mensen zullen het verschil horen en zaagtanden en blokgolfen komen vrijwel ongeschonden er doorheen.

Ik ga nog kijken of ik de opamp kan vervangen door 2 torretjes, en de opamp hoeft niet op een sym. voeding, je kan de -12 ook aan de massa hangen maar dan wel een elcotje van ca 10uF in serie met output en + aan de opamp.



[PWM]

stuur niet teveel meer in anders sluit het VCA juist weer

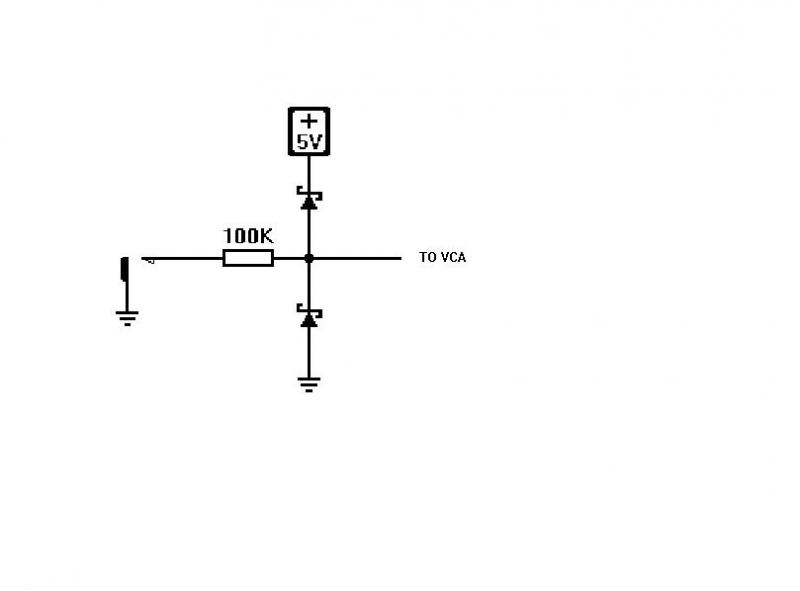

Kan je oplossen door middel van twee Schottky diodes. Dit word ook geregeld toegepast bij CMOS beveiliging.



Aan de uitgang komt nu nooit meer dan 5V te staan.
