Pff, das een goeie.. Ik had bijna alles op voorraad. Alleen de zoektocht naar een 45Mhz conductor was lastig, uiteindelijk mijn wens aangepast en op zoek gegaan naar een 47 MHz en dat was nog niet makkelijk.

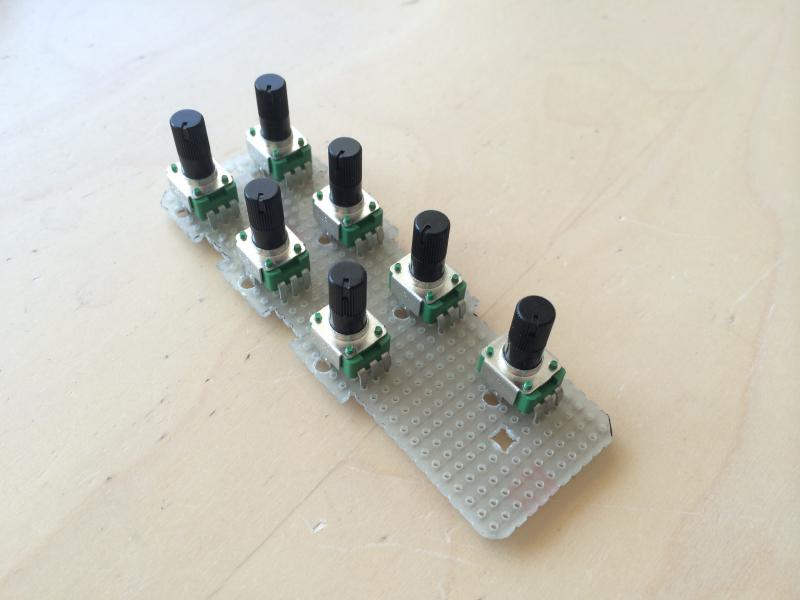

Denk dat je zonder frontje met PCB voor rond de 30 klaar bent. Dat is met redelijk sjieke pot meters.
Denk dat je zonder frontje met PCB voor rond de 30 klaar bent. Dat is met redelijk sjieke pot meters.
Sterk afhankelijk in welke hoeveelheden je componenten inkoopt. Er zitten in ieder geval geen exotische componenten in, wel een paar gekke regelaars.
Wat voor connectoren wil begaan gebruiken?
Ik zou zeggen 15 euro of zo, aan componenten op het board,wat potmeters.
Wat voor connectoren wil begaan gebruiken?
Ik zou zeggen 15 euro of zo, aan componenten op het board,wat potmeters.
Het test printje (wat met een beetje geluk kan blijven) is af.
Hier de eerste test met de BD, SD en RS. Accent krijgt een gate op elke tel behalve op de plek waar een BD word ge-triggerd.
Accent word niet, zoals op b.v. een 808 door een tweede trigger signaal geregeld maar door het hele mix signaal te versterken. Duidelijk hoorbaar in een BD met lange decay. Je kan Accent dus ook aansturen met een LFO, Envelope, enz.
De HH volgt! (had geen triggers meer over..
De geluiden staan qua volumes ruk (nog geen volume pots) en er zit nog een brom in. Verder is de trigger die naar de snare gaat niet optimaal, deze heeft hier een roffeltje.
Ben over de controle van de BD Decay niet helemaal tevreden. Hij werkte niet lekker met een lin pot, met een log pot word het ook niet veel beter..
Verder vind ik hem toch best koel klinken.
Hier de eerste test met de BD, SD en RS. Accent krijgt een gate op elke tel behalve op de plek waar een BD word ge-triggerd.
Accent word niet, zoals op b.v. een 808 door een tweede trigger signaal geregeld maar door het hele mix signaal te versterken. Duidelijk hoorbaar in een BD met lange decay. Je kan Accent dus ook aansturen met een LFO, Envelope, enz.
De HH volgt! (had geen triggers meer over..
De geluiden staan qua volumes ruk (nog geen volume pots) en er zit nog een brom in. Verder is de trigger die naar de snare gaat niet optimaal, deze heeft hier een roffeltje.
Ben over de controle van de BD Decay niet helemaal tevreden. Hij werkte niet lekker met een lin pot, met een log pot word het ook niet veel beter..
Verder vind ik hem toch best koel klinken.
Voor wie zich nog aan het bouwen van de CB-55 wil zetten:
Hier beschrijf ik hoe ik hem vorig jaar gebouwd heb met een super goedkope MIDI --> CV trigger oplossing mbv een Arduino Nano. Zo kan je hem lekker sequencen met je TR-8 of zo!
http://www.circuitbenders.co.uk/forum/index.php/topic,2656.0.html
Hier beschrijf ik hoe ik hem vorig jaar gebouwd heb met een super goedkope MIDI --> CV trigger oplossing mbv een Arduino Nano. Zo kan je hem lekker sequencen met je TR-8 of zo!
http://www.circuitbenders.co.uk/forum/index.php/topic,2656.0.html
