Doepfer Wasp Filter / kortsluiting?

[Arjen19691]

Hoi

wie kan mij helpen,

Mijn doepfer waspfilter heeft waarschijnlijk een opdonder gehad na kortsluiting in een andere module.

hij doe in ieder geval bij lange niet dat wat ie moet doen, wat is het meest voor de hand liggend om te vervangen/repareren?

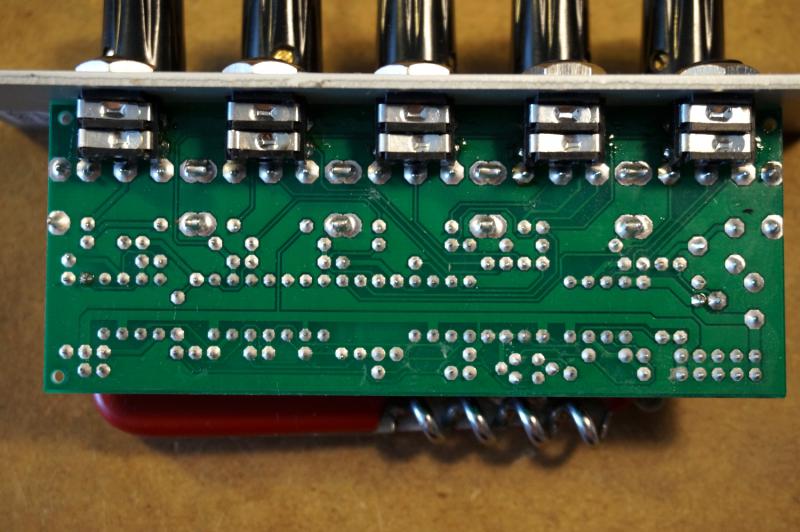

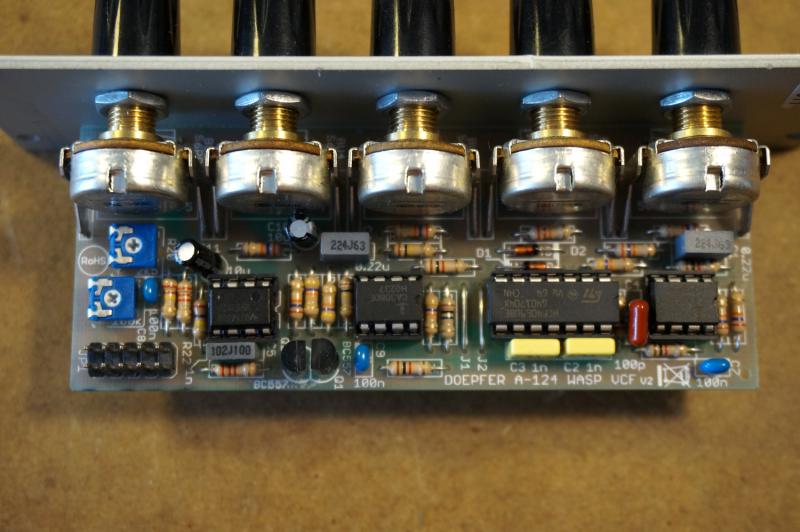

heb een paar plaatjes meegestuurd, maar zie daar weinig voor de hand liggend wat er evt mis zou kunne zijn

hoop dat iemand me kan helpen, zo jammer dat ie niet werkt



gr
Arjen



[PWM]

Ik verdenk dan toch de 3080 IC's. Het is alleen maar een vermoeden gebaseerd op 0 metingen, zoals je begrijpt dus heel veel waarden moet je er niet aan hechten.



[Arjen19691]

nee helaas, ik had nog een paar 3080's liggen, maar dat levert niks op



[SRPP]

Alle actives vervangen? Nieuwe transistoren, en CMOS reageert ook niet al te best op ompolen (als dat is wat er gebeurt is).



[PWM]

Oh, is dat een CMOS.. Dacht een 074.

Maar wat SRPP zegt, alle actieve componenten vervangen.

[EDIT] Is het J. Haible's ontwerp achter een Doepfer paneeltje?



[SRPP]

Als dat zo is, dan is het een dik ding, heb er zelf een geetst van foniks layout (ook haible ontwerp dacht ik).

Zie hier



[Arjen19691]

GAAF!!!!

IC's vervangen en de Transisitoren

hij doet het (weer)

dank voor jullie info !!!! TOPPPIE



[devzero]

Nog een voordeeltje dat die IC's op sockets zitten.



[Arjen19691]

yep, ik heb ook een zelfde, maar die zitten gewoon gesoldeerd, dus geluk bbij ongeluk
