Target 3001

SRPP

SRPP

Ouwe rot
Lid sinds
14 november 2010
Berichten
1.869
Locatie
Rosmalen
Ik zag Bart zijn frontpanel, besteld bij Panel-pool, en dat zag er fraai uit.
Heeft iemand hier al meer met die software gewerkt (Target 3001)?
Kun je daar vector informatie (DXF PDF DWG) in importeren?

In de versie die ik heb kun je volgens mij alleen het eigen bestandsformaat openen en Eagle files. Maar hier staan de productspecificaties van de software:
http://server.ibfriedrich.com/wiki/ibfwikien/index.php?title=TARGET_3001!

En een crash course:
http://server.ibfriedrich.com/wiki/ibfwikien/index.php?title=CrashCourse2

Je kunt de gratis versie (die is geloof ik alleen beperkt in zoverre dat je output alleen bij panel-pool kunt bestellen) hier downloaden:
https://www.pcb-pool.com/ppuk/service_downloads.html

Klinkt als een heel pijnlijk proces, ikzelf gebruik altijd Illustrator, werkt fijn.
Maar dit lijkt meer op tandentrekken, denk ik. Oh well, misschien thuis eens even software installeren, kijken of er iets van een import mogelijkheid in zit. Ben ook wel gehecht aan de fonts die in Illustrator zitten.

Ah, ik lees net in de FAQ dat het programma wel met DXF overweg kan:
http://www.panel-pool.com/images/PANEL_POOL_FAQ_2014_English.pdf
3. How can I import DXF data?

Select „DXF“ in the front plate tool bar (Illustration 3)
Zie meer...

en
6. I would like to send you DXF data for production. What do I have to consider?

If you would like to send us DXF data, they should contain the following information:
1.Only the outside contours of the front plate and those of the holes should be provided.
2.The contour lines may only consist of a single line and may be closed.
3.The maximum line thickness is 0.3 mm.
4.Please ensure that you have not drawn multiple lines on top of each other.
5.The drawing must be created in a 1:1 scale.
6.All contours for milling must be located at the same level.
7.Please do not add the printed data to the DXF data; send them instead as a separate file.
Although we prefer the PDF or JPG format, most other graphic formats can be read.
8.The printed data should have a resolution of 300 dpi
Zie meer...

DXF kost wel 30euro extra, als je het direct als dxf aanlevert. Als je het in het programma kunt importeren kost het waarschijnlijk niets extra (want het uiteindelijke formaat wat je aanlevert is dan dat native Target 3001 formaat).

Thanks Bart!

Ok, ik moet me hier maar eens flink in verdiepen.. Je kan DXF bestanden importeren, deze kan .fpd dan weer exporteren.
Jammer wel dat het dan een plaatje is, waar je een boorgat hebt geplaatst in fpd word het een cirkel in Target.

Weet iemand wat het programmatje Electra is? Deze wil ie na Target 3001 installeren.

Met F6, maar ze waarschuwen er wel voor:
Never switch off the grid! Sure you can do it but you shouldn't. The grid is the important placement aid which should be used to reach exact placement of packages and tracks. It also is crucial to establish connections of signal Tracks to pins/pads properly. Also the drawing of components is easier when using a grid. The question which unit (metric or imperial, millimeters or mil, meters or inch) shall be used in the complete project is set in the grid dialog.

A good grid value for the schematic is 0,635 mm which is 1/40 inch which is 25 mil. It is because most of the TARGET 3001! components are based on this grid. "snap-on-grid" should also remain activated in the schematic!
Zie meer...

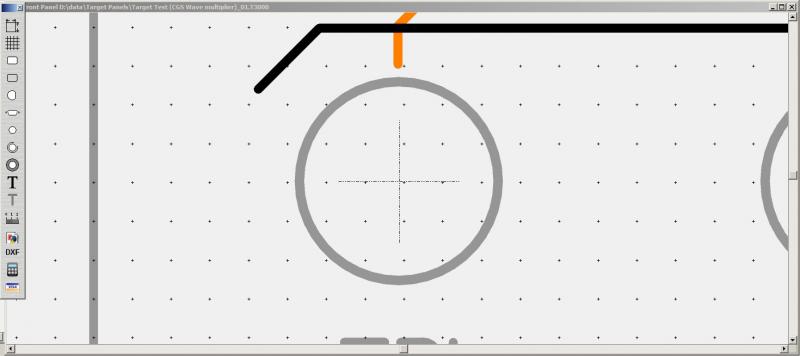

Nog een vraagje.. kan het grid ook aan de origin snappen?
Zo heb ik er natuurlijk helemaal niks aan
Origin Fail.jpg

Aaaaarrgggghhhh, een grid als enige manier om componenten op hun plek te zetten. Hopelijk kun ook coordinaten invoeren?

SmartBits schreef:
Misschien op deze manier?:
http://server.ibfriedrich.com/wiki/ibfwikien/index.php?title=Snap_Point
Is misschien een gevolg van het uitschakelen van het grid?

Er staat ook nog uitleg over het grid hier:
http://server.ibfriedrich.com/wiki/ibfwikien/index.php?title=Grid
Zie meer...


Beide links geven helaas precies wat ik niet zoek.. :)
Heb het anders opgelost voor nu. Moet in het vervolg geen dxf files meer uit FPD gebruiken. Het is net niet compatible


SRPP schreef:
Aaaaarrgggghhhh, een grid als enige manier om componenten op hun plek te zetten. Hopelijk kun ook coordinaten invoeren?
Zie meer...


Ja, Kan.

Vroeger veel technisch getekend (mechanica) en daar was dit ook iets wat er met de hamer in werd gebracht: altijd SNAP gebruiken, anders word het he-le-maal niks.
