Het jupiter voice kloon project

[Anatal]

hij is inderdaad voor binnen gebruik bedoeld en gaat zeker 20 jaar mee, buiten kan ook wel maar zou wel een afdakje gebruiken ivm onverwachts regen etc



[dreamer]

Goed om te zien dat je er nog altijd mee bezig bent



[Anatal]

Goed om te zien dat je er nog altijd mee bezig bent

Dankje, uiteindelijk komt ie er. De voice boards zijn zo goed als geassembleerd, sound demo binnenkort alles doorloopt zoals gepland. De midi cv controller is klaar, kist ontwerp vlot ook aardig zoals je kan zien. Hier de teaser nog wat smeuiger gemaakt



[Anatal]

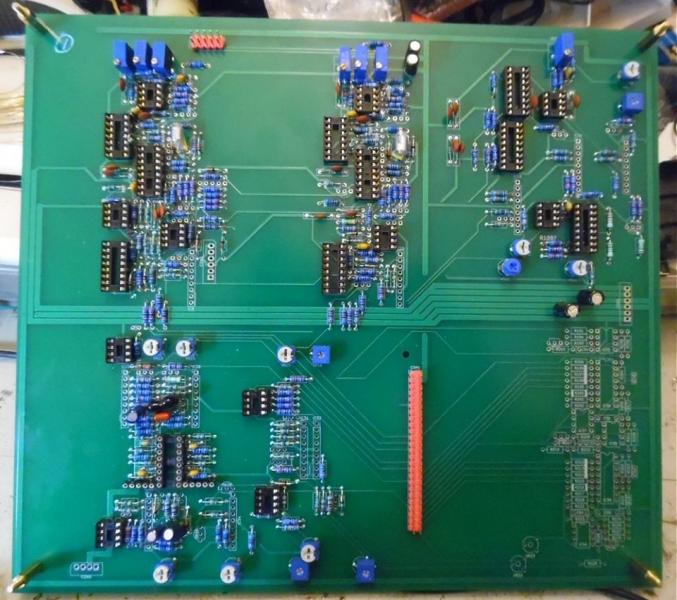

Helaas niet gehaald dit jaar nog wat te laten horen, dit is de assemblage staat van de eerste voice proto.

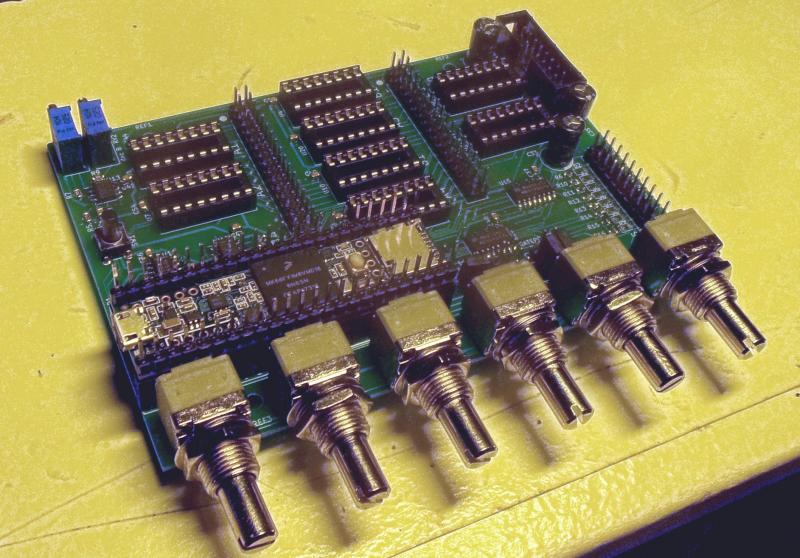

Dit is de midi-cv controller waar je 1 tot meerdere voices mee kan controleren. De multitimbraliteit, wat een woord, wordt bepaald door het aantal van deze controle borden. Het aantal daarvan wordt beperkt door de ruimte van de kist. De pots op deze proto zijn dynamisch toe te wijzen, waarmee de jp8 en een los midi keyboard al volledig bedienbaar is. Ook is er een software interface maar het einddoel is natuurlijk om de originele hardware control layout te hebben, eventueel met keyboard, alhoewel ik daar zelf niet behoefte aan heb.



[ano040425-3]

Helaas niet gehaald dit jaar nog wat te laten horen, dit is de assemblage staat van de eerste voice proto.

Knap,dat is al een mooie vooruitgang,nog geen adsr zie ik.



[Anatal]

dankje, het is een 1 op 1 kopie van een jp voice bord. Normaal zitten daar 2 voices op maar voor de proto is het er 1. De originele adsr's zijn niet meer te krijgen los, daar komt in eerste instantie een adapter bordje op met een alternatief. Zodra alles ok blijkt te zijn op het voice board dan gaat het naar smd en blijft 1 voice per kaart. Ik vermoed dat er 4 controllers in de kist passen voor 8 voices, wat een jp32 zou betekenen. Maar je kan dus beginnen met 1 controller en 1 voice en meer controller en voice bijsteken later zodat het voor iedereen bereikbaar is, indien gewenst uiteraard.



[demian]

Supergaaf wat je aan het doen bent Anatal, ik hoop alleen dat Behringer je straks niet passeert.
Heb je een soort van 'roadmap' voor jezelf voor komend jaar wat dit project betreft ? Ben wel benieuwd.



[Anatal]

dankje, ja dat valt te bezien wat Behringer doet. Ik denk dat we wel als eerste kunnen uitkomen met iets, alhoewel ik het niet als een race beschouw en ook niet alleen commercieel motief heb. Het is zowieso fijn om zelf de componenten te kunnen bepalen. Er komen nu dingen samen waardoor het opeens naar voren knalt, die vaart wil ik er graag inhouden in ieder geval zolang het niets anders in de weg zit.

De roadmap/het plan is om eerst een mks80 achtige rack synth te maken met een jupiter 8 sound. Bediening via een software jp8 layout of generieke midi controller. Ik hoop zelf met een maand of 3 iets te hebben maar kan ook makkelijk uitlopen. De hardware controller maken duurt langer waarschijnlijk en kost meer dus die rack versie mag er ook zijn denk ik, tenzij echt helemaal niemand daarop zit te wachten. Qua prijs weet nog niet precies hoeveel voor wat. De intentie is bereikbaarheid in ieder geval.



[Anatal]

De behuizing is gereed qua ontwerp. De uitsparing en het decal zijn in lijn. Het is uit 1 stuk gevouwen aluminium. Dat wordt donker geannodiseerd en laser gegraveerd + diep cnc paint inlay voor de oranje decal gedeeltes



[marcmarc]

Dat ziet er mooi uit!



[demian]

Te gekke skills heb jij.



[MCXVI]

Inderdaad zeer vet project, iets om in de gaten te houden!



[ishi]

Prachtig



[ano040425-3]

knap,maar als het in aluminium is zal het absoluut niet lukken zonder verstevegingsrails of heel je chassis gaat gegarandeerd torsen gezien die zo lang is.



[Anatal]

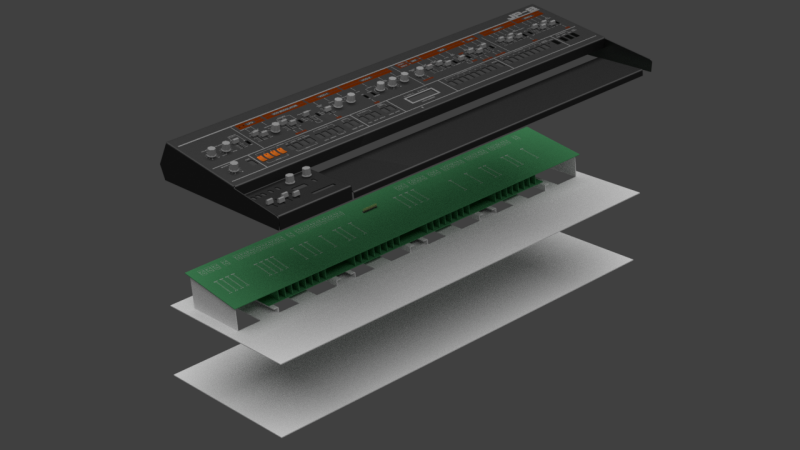

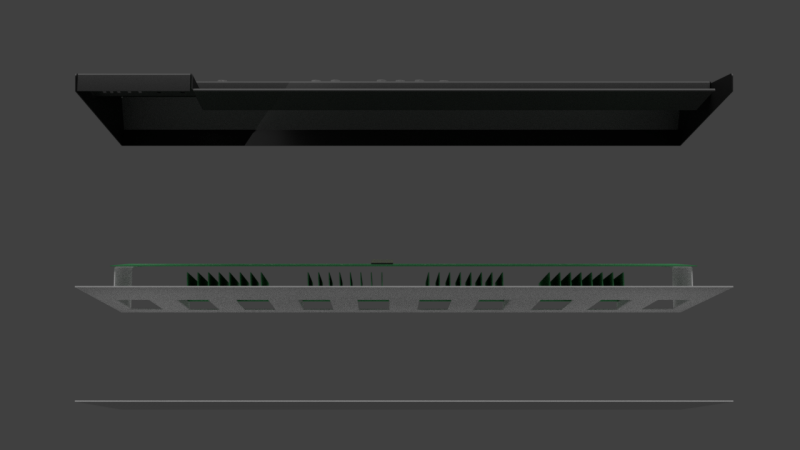

Ben verder met de binnenkant, de binnenplaat wordt ook gevouwen met steunpunten voor het toppanel en de borden. Er passen 32 voice kaarten in verdeeld over 4 timbres. Je kan beginnen met 1 voice en 1 timbre en later meer toevoegen met insteek voice kaarten alla omega 8 etc.

Ik heb het toppanel besteld en komt de 23ste binnen. Ben super benieuwd. Blank alu in eerste instantie, wordt donker geanodiseerd en laser etched. De print is dan door de annodisatie schijnend blank alu, super slijtvast en ook erg mooi met bepaalde licht inval. Grap is nog dat het niet meer kost als iets anders in kleine series. Hoop alleen een laser graveerder te vinden die deze omvang aankan onder een helling van 9 graden.


Impressie



[ano040425-3]

Hoop alleen een laser graveerder te vinden die deze omvang aankan onder een helling van 9 graden.

Helling kan geen probleem zijn,steunblok maken van 9 graden en vooraan er onder plaatsen,voor de lengte moet je al een grotere machine hebben idd.

Meer voices dan 8 is een must,dan pas kan je layeren en 8 voices behouden ,dan wordt het een hele dik klinkende synth.

Maar hoe ga je 32 voices verdelen over 4 timbres,dat is toch 'onmogelijk',gezien je per aantal geselecteerd voice naar timbre toe het zelfde aantal timbres moet hebben (kaarten met verschillende filters)?



[Anatal]

De systeem architectuur is gelijk aan het origineel. Je kan in theorie andere voices erin stoppen maar vooralsnog zal er 1 soort voice zijn. Origineel heeft 2 timbres en 4 voices per timbre. Technisch bezien 2 module controllers en 4 voices per controller.

De replica heeft 4 module controllers en 8 voices per controller, dat is het enige verschil. Je kan bij het origineel de 2 timbres samenvoegen tot 1 timbre met 8 voices. Evenzogoed kun je met de replica 4 timbres samenvoegen tot 1 timbre met 32 voices, of andere mogelijke combinaties. 4x1 , 2x2 , 1+3



[Anatal]

ps Omega is slecht voorbeeld van me, daar kun je inderdaad andere filters erin zetten. Zo fijnmazig is het nu in ieder geval niet. Je kan er alleen volledige voices bij doen.



[ano040425-3]

ps Omega is slecht voorbeeld van me, daar kun je inderdaad andere filters erin zetten. Zo fijnmazig is het nu in ieder geval niet. Je kan er alleen volledige voices bij doen.

Ok,ja vandaar mijn verwarring!

Hou wel rekening met vrij hoge warmteophooping ,je 32 kaarten komen zo te zien te liggen als sandwish tussen twee lange pcb's,dat gaat bakken!

Best ook het moederbord opsplitsen in 4 of op zen minst 2 kleiner pcb's zo heel lange pcb's is vragen om problemen bij opwarming krijg je op termijn kans voor barsten in de printbanen.



[Anatal]

het is nog mock up om te kijken wat er in past en waar de steunpunten moeten/kunnen komen. Het paneel bord gaat denk ik in 4 stukken uiteindelijk. Qua stroomverbruik heb ik eigenlijk geen idee wat het gaat worden. Origineel slurpt nogal wat maar veel komt uit het digitale gedeelte wat in de replica nagenoeg geen stroom verbruikt.
