Encoder gezocht voor Yamaha S30 / S80

[Dodo]

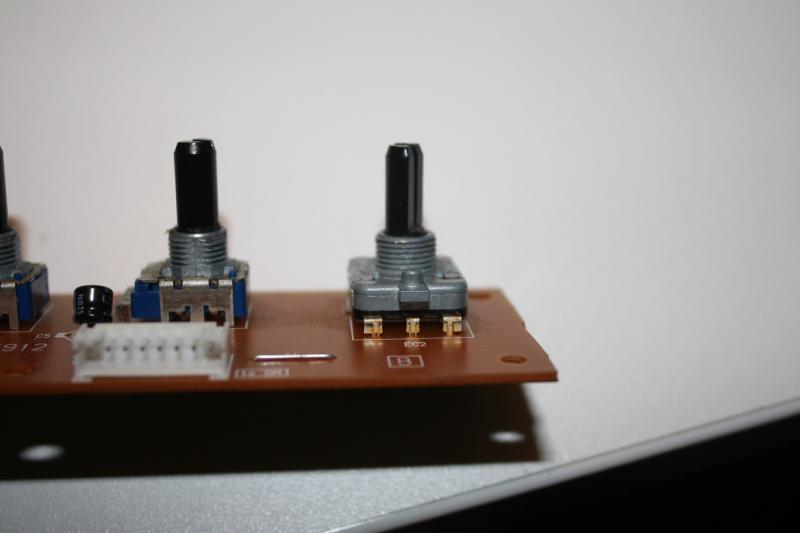

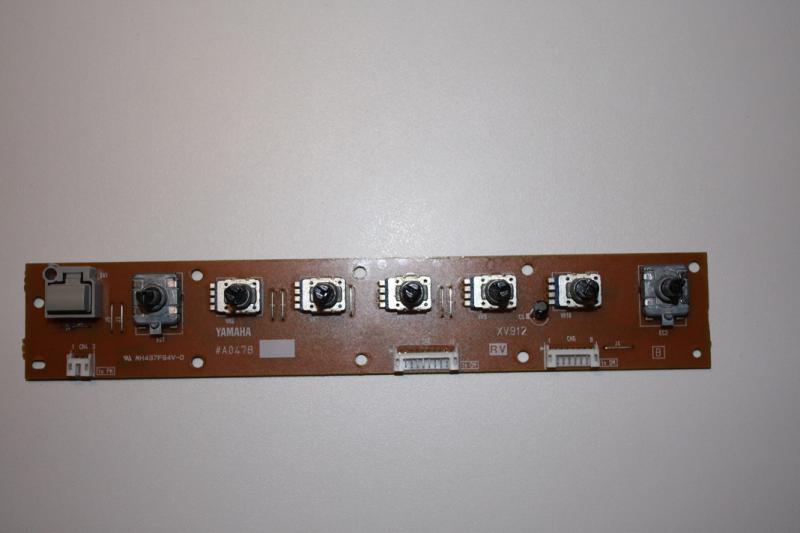

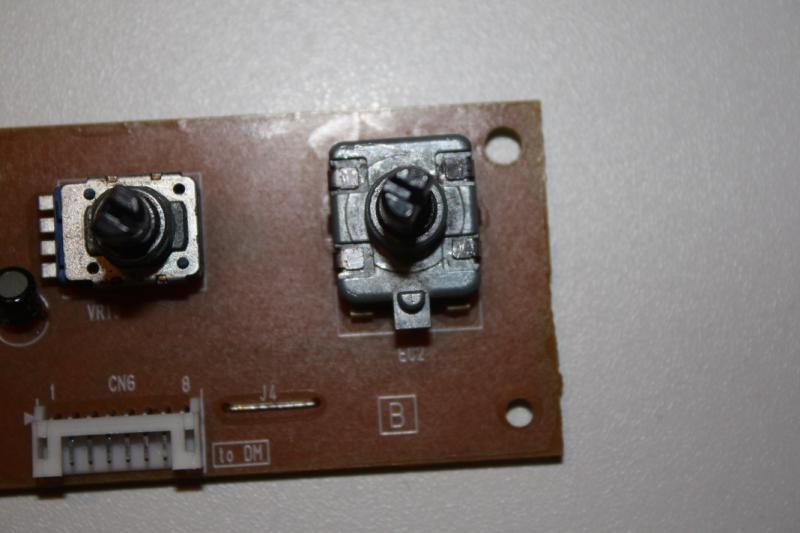

Volgens het Yamaha Service center is de rotary encoder niet meer beschikbaar. Aangezien deze inwendig beschadigd is ben ik op zoek naar een vervangend exemplaar. Afmetingen zijn ca 15x17mm en voor details zie de bijgevoegde foto's.

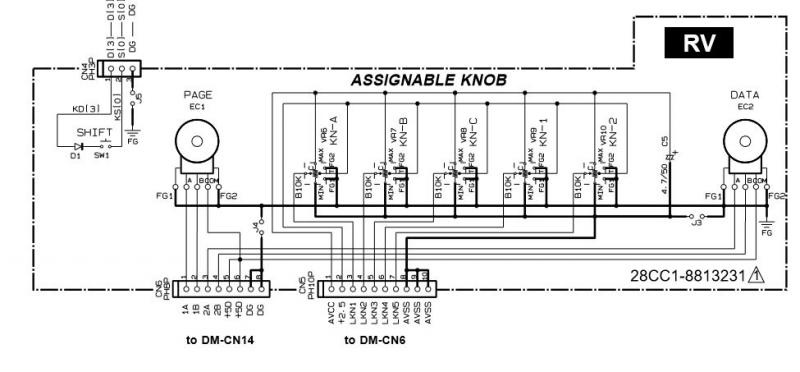

De connectoren A, B en Com zitten aan de voorkant; de connectoren FG1 en FG2 aan de zijkanten.

Wie kan me hiermee op weg helpen?!



[Bob1991]

Wat is er intern aan beschadigd? Veelal loont het om bij schaarse potmeters en encoders toch even te kijken naar wat de reparatiemogelijkheden zijn. Soms is slechts een slechtlopende of vuile contactbaan een oorzaak van een falende encoder..



[Dodo]

De encoder is in tweeën en één van de verbindingsarmpjes die contact maken met de draaischijf van de encoder is afgebroken. Dit armpje is dermate klein dat ik geen mogelijkheid zie dit te repareren. De behuizing was uit elkaar en nadat dit weer in elkaar is gezet doet de encoder het alleen nog maar één kant op.



[etaoin]

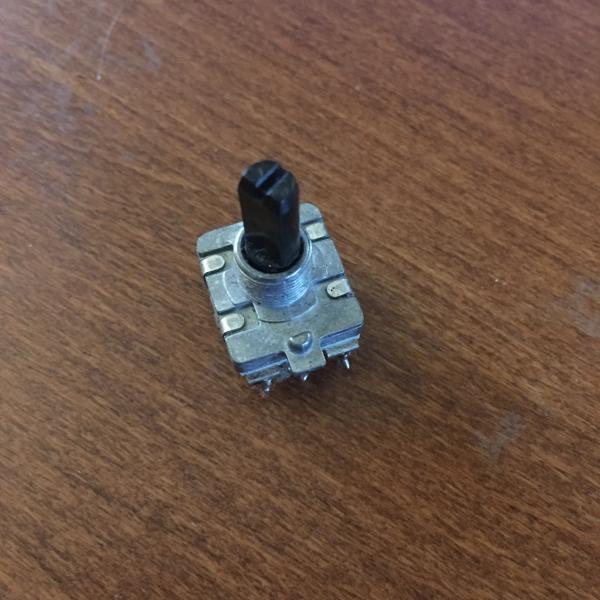

ik heb deze ooit gekocht bij voti.nl. Dat lijkt me exact dezelfde. Enige wat nog kan verschillen is aantal clicks/omwenteling.

http://www.voti.nl/winkel/catalog.html?SW-ROT-01



[Dodo]

Dat ziet er goed uit, en betaalbaar! Meteen een paar besteld! Met dank!!!



[Dodo]

Deze past perfect, weliswaar iets te hoog maar dat is uiteraard eenvoudig te verhelpen
Nogmaals dank voor deze uitstekende tip!
