nieuwe analoge 909 kloon voor ca 75 euro !?

[mikemix]

Origineel geplaatst door Boemtsjak
En dan hebben we natuurlijk nog Dr. Senso en St. Eric.

Potverdorie, wat een mooi forum is dit eigenlijk



[mikemix]

Origineel geplaatst door Erazotropa
Voor degene die geintreseerd zijn om ook een midi monitor te bouwen,

Ik heb net ff een complete PDF samengesteld, schema's aangepast, onderdelen lijst gemaakt etc...

Staat op de volgende thread

https://www.synthforum.nl/forums/showthread.php?s=&threadid=23968



[Erazotropa]

Nou MADR, ik wens je veel plezier met het uitzoeken van de Condensatoren

Wat een #%@#^ werk!! hahahaha...

loik loik loik.. echt het hobby gevoel weer Jeeeeehaaaaaa!!!!



[6 trak]

Origineel geplaatst door mikemix
Potverdorie, wat een mooi forum is dit eigenlijk

zeker... zo af en toe zijn er toch nog mensen die geheel belangeloos anderen van dienst zijn...



[JohnDoe31]

Origineel geplaatst door Erazotropa
Nou MADR, ik wens je veel plezier met het uitzoeken van de Condensatoren

Wat een #%@#^ werk!! hahahaha...

loik loik loik.. echt het hobby gevoel weer Jeeeeehaaaaaa!!!!

huh wat waar ?

condensatoren ... eh
wrm is dat een kut werk ?
staat het niet goed aangegeven op de condensator ?
of moet je ze nog bestellen ?
is toch voordat ze op de printplaat gaan ???

zullen er iig een hoop zijn zo de boarden gezien te hebben ..



[Erazotropa]

Nee joh, gewoon een werk om ze op te speuren in te catalogussen

Maar heb gisteren een lijst van alle condensatoren gemaakt, en de bij behorende farnell bestel nr's


Ik heb ook al een poging gedaan met het alvast bestucken van de weerstanden!! Vanavond foto's online

Maandag ga ik totaal alles bestucken want dan zijn ook de condensatoren allemaal binnen..



[JohnDoe31]

cooool !!
die lijst komt dus ook hier te staan ?

en je drinkt bier he era ?



[Erazotropa]

Zo hier dan de eerste foto's!!!!!!

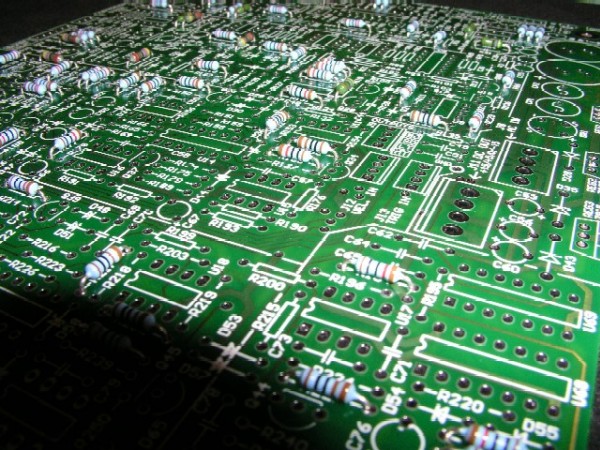

Op de eerste kan je al wat bestuckwerk zien van de weerstanden..

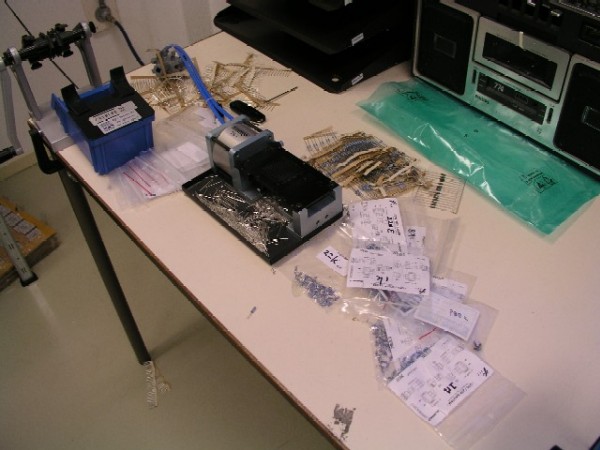

En op de tweede daar ben ik alle weerstandjes aan het knippen... whoppa lekker snel zo'n ritsje er door heen



[Erazotropa]

De tweede



[JohnDoe31]

wat doet nou zo'n bestuck machine ?
allen solderen ? je moet dus eerst alles op de juiste lengte knippen ?

wrm niet gewoon met een schaar ... zo hupo hele rits .. en klaar ?



ja sorry bedacht ik me effe .. maar jij hebt natuurlijk zo'n 'nette knipper'

ziet er iig leuk uit !!

wat moet trouwens bij jou nog binnenkomen ?
alleen de potmeters en de knoppen ?

en wat had je nou ook alweer met die frontplate bedacht ?

succes alvast !!!



[Erazotropa]

We hebben geen bestuckmachine voor conventionele onderdelen, wel een robot bestuckmachine voor SMD onderdelen..
Deze plaatst automatisch de onderdelen op de printen...

Machientje links bovenin.. deze knipt en buigt de weerstandjes en diodes pcies op lengte en pitch breedte

Gewoon zo'n weerstanden ritsje erin doen en een slinger aan het apparaatje en voila in 10minuten 1000weerstanden op maat

Die frontplaat ga ik zelf bewerken bij mijn vorige werkgever.. en zelf graveren (denk ik)...



[JohnDoe31]

cool hoor ! .. en bedankt voor de antwoorden !
en ja sorry voor al de vragen maar ik ben niet zo bekend met al die electronisch snufjes

we kunnen dus die bestuckmachine gebruiken voor een aantal onderdelen en niet alle ? .. als ik het dus goed begrijp

de rest moet dus met de hand gesoldeerd worden.
Dat is niet zo probleem als alles al de juiste kromming en lengte e.d. heeft natuurlijk ..

Ik ga iig zo spoedig mogelijk de onderdelen bestellen ...

Jij hebt ze dus nu allemaal binnen ? toch ?



[Erazotropa]

Bijna alle onderdelen...

Alleen die 2SC2878 niet.. maar die laat ik er voorlopig uit... zijn toch niet echt nodig...

Nee jongen.. alles moet met het handje bestuckt worden lol

Maar ik zal maandag complete lijsten posten van onderdelen en bestelnummers..

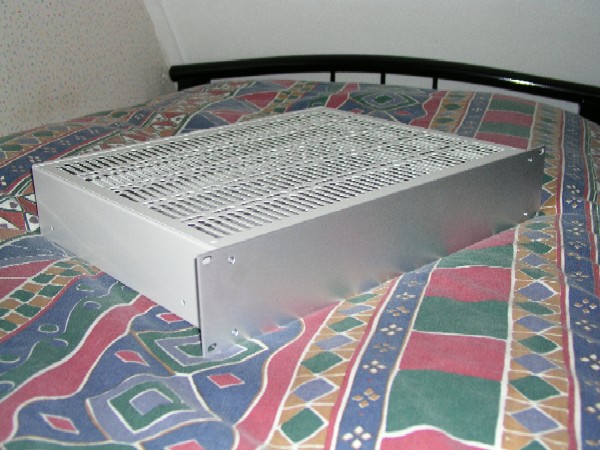

Hier nog een piccie van de 19" kast



[JohnDoe31]

NEEEEEEE ....... niet met het handje !!!



maar mooie kast hoor
jij zet er nog een frontplaat voor ? of gebruik je de frontplaat van de kast ?

en top dat je die lijst post !!!



[Erazotropa]

Nee deze frontplaat ga ik bewerken...

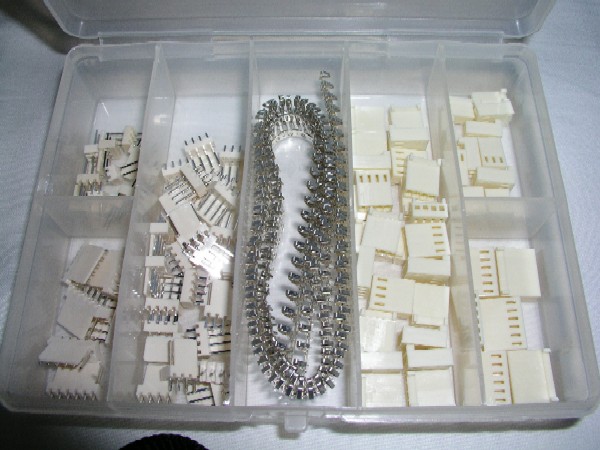

Hier een foto van de print connectors die ik in engeland heb besteld, tezamen met de bij behorende plugjes en pinnetjes.



[Erazotropa]

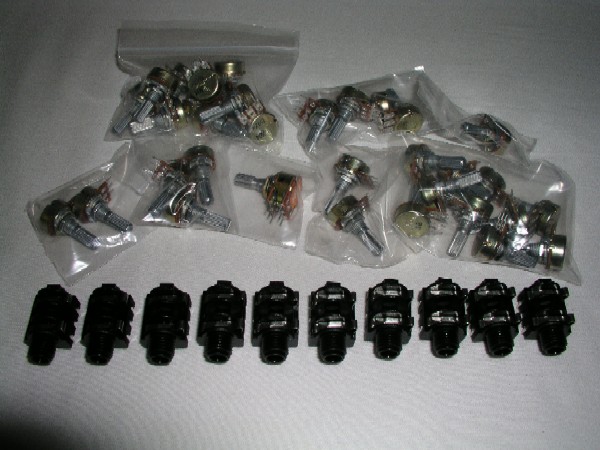

Hier de Output connectors, en potmeters (bij dezelfde firma besteld als trevor )



[Erazotropa]

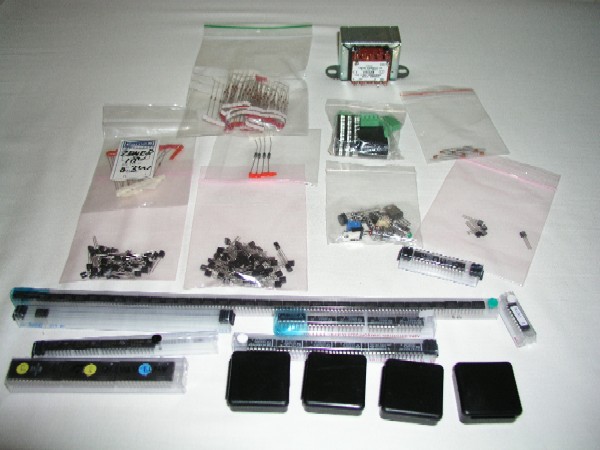

En nog alle Halfgeleiders en Transformator..



[JohnDoe31]

okee dan !!

cool al die onderdelen !!

en wordt nog een hoop te solderen zo te zien ...
maar wel erg leuk !!



[Erazotropa]

Ahh alleen het bestucken kost veel tijd....

Solderen hooguit 2minuten



[Erazotropa]

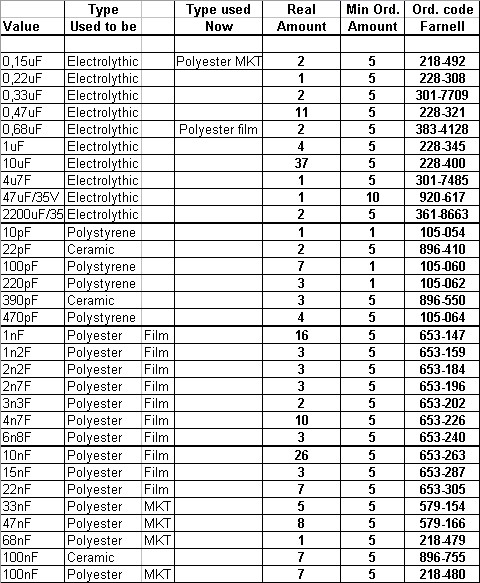

Zoow hier dan de Condensatoren lijst, je zal zien dat er wat condensatoren missen, maar die heb je niet nodig.. in de lijst zijn de vervangende waarden al meegerekend in de hoeveelheid ervan..

Welke condensatoren zijn vervangen kun je zien achter in de Partslist..
