Boss DR 55 triggeren met een TR 606

[django]

....



[MatthewLeBlom]

netjes

ik had nog een vraagje:

Moet je die PIC die je gebruikt heb nog programmeren?
En kan je ons vertellen welke pootjes van de pic waarvoor zijn? Of misschien heb je er een schemaatje van?



[elektrovolt]

ziet er netjes uit ! maar kan je ook laten zien waar de draadjes aangesloten zitten ?



[mono-poly]

Hoor ik hier een release van de dr55 dyn sync kit?



[elektrovolt]

trouwens, mijn dr-55 heeft vaak het volgende: als je de hihat op 8 zet, dat triggert hij precies tussen de noten door, alsof het geheel 1 stap is opgeschoven. wat is dit ?



[elektrovolt]

trouwens mensen, ik heb zojuist gemerkt dat als je verschillende plekken achterop de print aanraakt dan gaat ie freaken ! dus ideaal voor circuit bending, of is dit heiligschennis, net zoals een tr-808 benden ? je kan er verschillende ruisjes en piepjes uithalen, ook vage filter geluiden.



[django]

Het schema en een beknopte omschrijving kan je vanaf nu vinden op: http://www.dtronics.net/dr55/html/dr55_sync24.html

De componenten (2 weerstanden en 1 pic12f629 ) kan ik e.v.t. leveren, zal ong. €2,50 kosten. (excl. verzendkosten)
Dan moet je zelf alleen nog een 5 polige din stekker regelen en het geheel erin solderen..

Ik heb helaas geen tijd om het geheel voor mensen te gaan inbouwen... druk druk druk

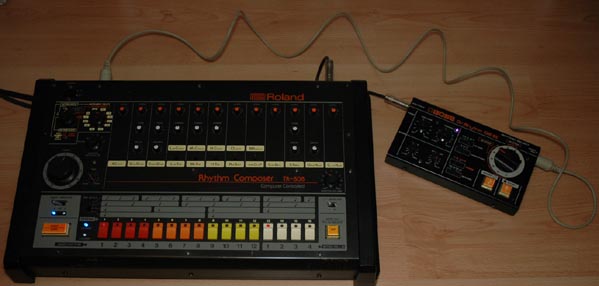

Hier nog een fototje waar de 808 m'n 55 van sync voorziet...



[mono-poly]



[Boemtsjak]

Origineel geplaatst door django
Hier nog een fototje waar de 808 m'n 55 van sync voorziet...

Toppertje. Nu nog een aansluiting voor een netadapter en de DR-55 is weer helemaal bij de tijd.



[Hanz]

Origineel geplaatst door Boemtsjak
Toppertje. Nu nog een aansluiting voor een netadapter en de DR-55 is weer helemaal bij de tijd.

Euh, ik heb het nooit geprobeerd, maar je hebt toch van die netadapters met zo'n 9v "bitje" (2 van die ronde irritante dingetjes naast elkaar) ... daarmee kan je toch de DR-55 wel bekraftigen?



[Boemtsjak]

Origineel geplaatst door Hanz
Euh, ik heb het nooit geprobeerd, maar je hebt toch van die netadapters met zo'n 9v "bitje" (2 van die ronde irritante dingetjes naast elkaar) ... daarmee kan je toch de DR-55 wel bekraftigen?

Tuurlijk kan dat (let er wel op dat je een gestabiliseerde netadapter gebruikt, want met een ongestabiliseerde is de kans groot dat je DR-55 het loodje legt), maar zeg nou zelf: ziet dat er nou echt profi uit?



[Boemtsjak]

adapter-aansluiting DR-55

adapter-aansluiting DR-55

Ok, ik heb even lopen pielen met m'n DR-55 en je kunt er heel eenvoudig een netadapter-aansluiting op maken. Wat je eigenlijk doet, is de DBS output omtoveren naar een adapter input. Daarvoor verwijder je de weerstand die aan de onderkant van de printplaat naar het middelste pinnetje van de DBS socket loopt. Daarna soldeer je een draad van dit middelste pinnetje naar de '+'-aansluiting (rode draad) van de batterijstekker en klaar ben je.

Deze mod is nog niet helemaal goed, want je kan nu geen batterijen meer in de DR-55 gebruiken... Een betere mod is om een diode van de middelste pin van de DBS socket naar de batterij-aansluiting te solderen en om verder de rode draad van de batterij-stekker los te halen en hier ook een diode tussen te zetten. Dan kun je de DR-55 zowel alleen op batterijen gebruiken als alleen met adapter en kun je ook een adapter gebruiken en de batterijen laten zitten om de patterns te bewaren.

Oh ja, je hebt dus een gestabiliseerde netadapter nodig met een uitgangsspanning van 6 Volt. Verder moet de tip de '+' zijn en de sleeve de '-'.



[elektrovolt]

misschien is het ook leuk om op de achterkant een paar draaipotjes te maken en die gebruiken om de geluiden te veranderen ? zoals BD decay, tune, noise etc ?



[marcuuu]

Origineel geplaatst door elektrovolt
misschien is het ook leuk om op de achterkant een paar draaipotjes te maken en die gebruiken om de geluiden te veranderen ? zoals BD decay, tune, noise etc ?

Het zou ook leuk zijn als je de hi hat kon progammeren. Jammer genoeg heb ik de mijne verkocht



[Boemtsjak]

Origineel geplaatst door marcuuu
Het zou ook leuk zijn als je de hi hat kon progammeren. Jammer genoeg heb ik de mijne verkocht

Misschien is het een idee om de Rimshot intern met de HiHat om te wisselen?



[conso]

Er staat nu een kapot exemplaar op Interface site. Blijkbaar van iemand die hier ook komt...!

En ik heb er zelf trouwens ook een die eerder de geest gegeven heeft. Martijn, watch your PB box !



[Hanz]

Origineel geplaatst door elektrovolt
misschien is het ook leuk om op de achterkant een paar draaipotjes te maken en die gebruiken om de geluiden te veranderen ? zoals BD decay, tune, noise etc ?

Het enige wat ik weet, is dat 'vroege' DR55's een BD decay stelpotje hebben, waar bij latere DR55's een weerstandje zit.
Schijnt dus makkelijk terug te bouwen te zijn naar een potmetertje.
De tune, noise etc. parameter is naar mijn weten nog niet gelocaliseerd.



[elektrovolt]

tussen de 4 grote draaiknoppen (vol, tempo, tone, accent) zit een klein trimpote, om de ruis af te stellen. verder als je met je vingers over de achterkant gaat hoor je waar de ruisjes en dergelijke zitten, ook freakt piepjes zijn mogelijk !

jammergenoeg is mijn dr55 kapot, hij triggert de 8ste hihats tussen de noten door, alsof het geheel 1/16 is opgeschoven :S
ook stopt hij af en toe niet, maar het is niet de schakelaar. ik denk dat er ergens een kapotte chip zit, misschien dat iemand hier een oplossing voor weet ?



[Boemtsjak]

Origineel geplaatst door elektrovolt
ook stopt hij af en toe niet, maar het is niet de schakelaar. ik denk dat er ergens een kapotte chip zit, misschien dat iemand hier een oplossing voor weet ?

Waarschijnlijk maakt de footswitch socket intern geen goed kontakt meer. Je zou een aantal keren een jack plug in en uit deze socket kunnen steken om de corrosie weg te halen. Als dat niet helpt, dan is er waarschijnlijk een chip stuk.



[elektrovolt]

nee dat is het niet, al gekeken. maar welke chip zal hiervoor verantwoordelijk zijn?
