audio triggeren

[Hilltree]

oi,

Voor 1 van mijn volgende projectjes zit ik al een tijdje het internet af te struinen voor ideeën.

Nu had ik in gedachten om van een klankbron ,de audio uit,met een drumcomputer te laten schakelen.
Dus het geluid word geschakeld.

Niet met midi/software/trigger.

de ingang had ik al gevonden met een schakelingetje

Bij deze ingang komt dus een drumcomputer o.i.d.
Eventueel nog met een potmeter op die ingang om de sensitive te kunnen regelen.
Nu zoek ik dus nog een goed schakelingetje wat achter de trigger uitgang komt om geluid te kunnen schakelen.
Dit moet redelijk verlies en vervormings vrij gebeuren.

Ook wil ik dit niet doen met een relais.
Ik weet het ...een relais is verliesvrij voor het geluid, maar ook aan slijtage onderhevig.
En met 140 bpm is dat dus al binnen een dag

iemand een idee ?



[daantje]

Ik zou me minder druk maken om de slijtage dan om de kwaliteit van je geluid...
Probeer het met een vca en evt. een integrator, ik denk dat dat nog wel 's wil werken.



[Hilltree]

complete vca voor zo iets ?

Zat meer te denken in een eenvoudige opamp of iets wat op een optocoupler lijkt.



[etaoin]

Gewoon een 4016 of 4066?



[Hilltree]

Origineel geplaatst door etaoin
Gewoon een 4016 of 4066?

Dat is het !!! bedankt.
Dat ik niet aan de analoge switchen gedacht hebt.



[Audiomoebe]

Of wat dacht je van deze?

http://www.circuitsonline.net/circuits/view/67

Een relais zonder geklepper.Ofwel een solid state relais



[Hilltree]

neah...ik denk dat een solidstate relais niet geschikt is.
Dit is meer om grote belastingen of vermogens te schakelen.
Ook eventueel geluid wordt denk ik sterk vervormt, als je deze hiermee aan de praat krijgt.

die 4016 denk ik te gaan gebruiken



[Audiomoebe]

Als je zover bent ,ben ik benieuwd wat je ervan gemaakt hebt.



[Hilltree]

Dat duurt nog wel even...ik heb ook nog een ad 633 in de bestelling waar nog een printje met componenten om heen moet.
En natuurlijk nog een kastje.


eerst het idee...dan de uitwerking.



[Hilltree]

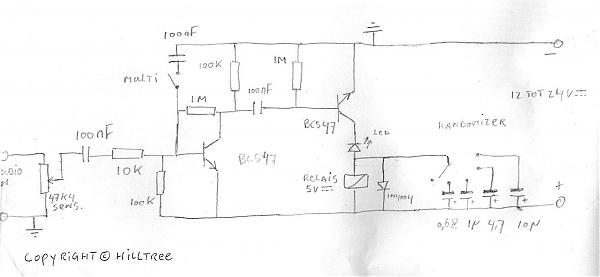

Het schemaatje is klaar.
Even op papier gezet...maar te lui om wat met eplan te tekenen
En een testopstelling is ook al gemaakt, en doet het goed.

De audio in is zo gemaakt dat die "line output" tot "headphones out" makkelijk aankan.
Zelfs als je de "audio in" met een vinger aanraakt doet die het.
Dit kun je weer gebruiken bij leuke toepassingen.
De led is niet echt nodig en het circuit doet het ook goed zonder.
Maar is leuk om te zien hoe deze mee gaat bij aansturing van een drumcomputer of groovebox en synthesizer.
De "randomizer" multi schakelaar is ook niet echt nodig [ik kon er zo geen goede en leuke naam voor bedenken].
Je kunt ook een gewone wissel [met midden stand] daarvoor gebruiken met dan maar 1 of 2 tantaaltjes
De druppel tantaal elco's die ik gebruikt heb daarvoor ,geeft het een zekere vertraging, en het relais gaat anders reageren op het signaal.
Ik heb er nu nog een heavy duty miniatuur 5 volt mini relais daarvoor gebruikt.
Maar met een analog switch i.c gaat het ook wel werken.

Binnenkort maar eens een mp3'tje plaatsen, als die klaar is.



[Hilltree]

Het kastje is klaar en ik heb een mp3'tje daarvan hier geplaatst.

Gewoon wat akkoorden die getriggerd worden door de "audio out" van een drumboxje.
Elk [audio] signaal kan men triggeren.
En elk signaal kan men als carrier gebruiken.
De mogelijkheden van de "audio trigger" ,zijn alleen beperkt door je eigen fantasie.
Het is hiermee dus zelfs mogelijk om een koelkast te schakelen met een synthesizer

Een eventuele hoorbare schakel puls is te verwijderen door een klein weerstandje over het lijn signaal naar de ground te plaatsen .
Mag van 1k tot 1M wezen.
Dit puls signaal komt omdat de meeste synths en mengpanelen voor de ingang een condensator hebben.
En deze weerstand ontlaad de condensator.

Voor onder de 5 a 10 euro zijn dus van een statische synthesizer ,met geen of weinig stuur ingangen, weer leuke dingen te doen.
