minimixertje gezocht

[snathan]

hoi! ik ben op zoek naar een zo klein mogelijke mixer/versterker die 4 kanaals is maar zowel 4 inputs als outputs heeft.
ik heb m nodig om mijn audiotriggers te versterken naar mijn nord modular, die een vrij ongevoelige audio-ingang heeft.
dus 4 in en 4 uit, maar ook met de mogelijkheid om van uitgang te wisselen zonder draden te hoeven verwisselen.
ik heb me rotgegoogled. weten jullie of zoiets bestaat?
thanks!



[PWM]

Als je hem zelf wil maken heb ik wel een super simpel scematje.

succes ermee in ieder geval,
Maarten



[snathan]

ben ik nu proberen uit te vogelen.
met 4 preamp-circuits van cmos ic's (4049) en 12 tuimelschakelaars moet t lukken geloof ik.
maar ik zou heel graag t schemaatje willen hebben!
(al ben ik niet zo goed in het lezen ervan)



[PWM]

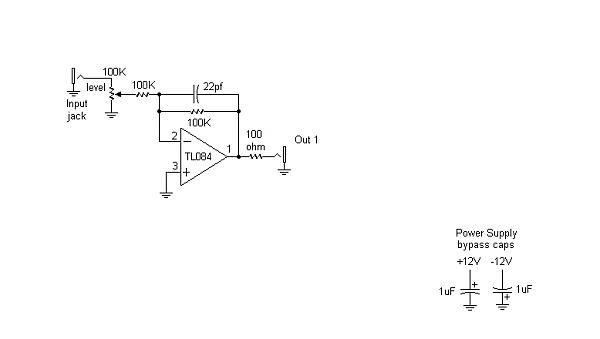

Hier is het schematje.


Er zitten 4 OpAmps in de TL084, dus je kan dit schematje gewoon 4 keer maken met 1 ic.

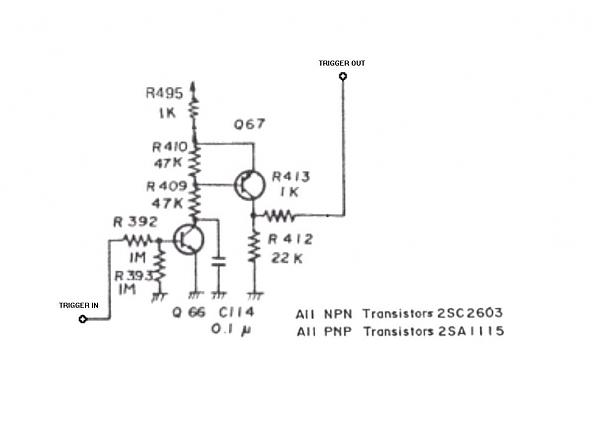

Een trigger Amp uit b.v. een 909 zal ook wel werken.


Ik hoor het wel.
groet,
Maarten



[snathan]

bedankt! ik ga t maar proberen.



[PWM]

Ik zou die TL084 doen.

En laat maar even weten als je er niet uit komt.

groeten,
Maarten



[snathan]

ik heb n tl084 gehaald vanmiddag.
hier op het datasheet staat dat poot4 "Vcc+" is en poot 11 "Vcc-" is.
moet ik daar de voltage op aansluiten?
wat is 2 en 3 dan?

sorry ik heb nog niet zo heel veel ervaring..



[snathan]

Als je hem zelf wil maken heb ik wel een super simpel scematje.

supersimpel! lol



[PWM]

pootjes Vcc+ en Vcc- zijn idd voeding.
Als je de datasheet met het schematje vergelijkt zie je dat deze met elkaar corensponderen. pootje 2 is de inverting input en pootje 3 de non inverting input.
Laat me weten hoe het gaat.
maarten



[snathan]

ok, ik had alleen geen 100k pot, heb dus maar even een 250k gedaan.
log neem ik aan?

wat moet ik nu verder met de 1uF condensators bij de voeding (lip 4 en 11)?

hier plaatje van hoe ik t gedaan heb (zwarte vlak rechts zijn dus lip 1,2 en 3)


verder is t dus 12V. en ik heb alleen maar 9V blokjes. shit..



[PWM]

Log is idd ok.
Die 1 uF condensatoren moeten ontstoren.

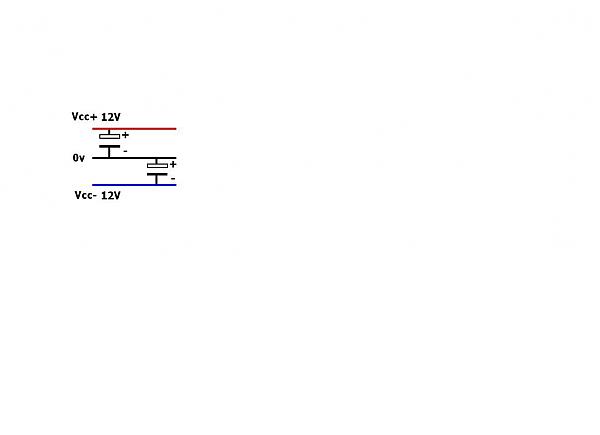

Let op dit schematje loopt op symetrische voeding.
Dit betekend positive en negative spanning.


Weet je op hoeveel volt je synth loopt?



[snathan]

mijn nord micro modular loopt op 9V.
sorry, ik snap je laatste schemaatje niet.



[PWM]

Nouw je hebt dus + stroom en - stroom.



[snathan]

ja ok, maar de condensators zijn gepolariseerd. ik vroeg me af hoe ze nu geplaatst moeten worden. met de plussen tegen de stroomrichting in tussen batterij en lip?



[PWM]

Uit een batterij komt alleen +V



[snathan]

haha, ojee, je word t zat.
of je wilt dat ikzelf nadenk.

er gaat er 1 tussen de + en - pool van de batterij (met + naar +)
en 1 tussen de - pool en aarde.

"??"



[PWM]

haha, ojee, je word t zat.
of je wilt dat ikzelf nadenk.

er gaat er 1 tussen de + en - pool van de batterij (met + naar +)
en 1 tussen de - pool en aarde.

"??"

Nee hoor, ben alleen een beetje moe.
Dat verhaal over die batterij begrijp ik niet echt, maar dat kan ook aan mij liggen moet naar mijn bed toe. (morgen weer werken, bah)

Je moet eigenlijk even een goede symetrische voeding hebben.

sterkte en weltrusten.



[Martin Peters]

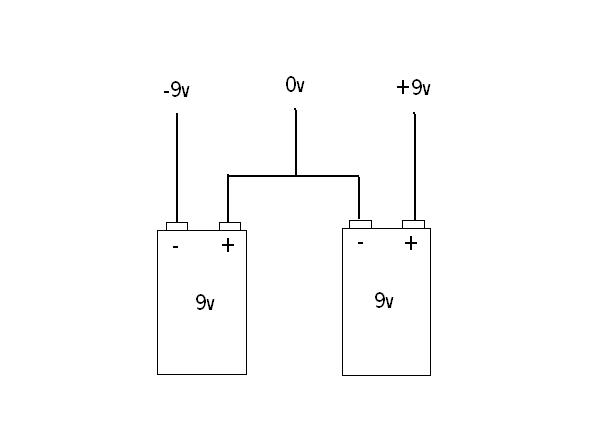

Bijgaand plaatje laat zien hoe je een +/-9v voeding maakt van twee 9v batterijen. Volgens de TL084 datasheet is de benodigde spanning tussen de 7 en 36v dus dit zou moeten werken.



[snathan]

bedankt! nu snap ik t.
doch na het uitproberen van een schema met de tl084 en een met de hcf4049.
heb ik nog erg veel last van bijgeluiden en ruis. dit zal volledig aan mezelf liggen, maar ik heb uiteindelijk 2 verschillende schema's met de lm386 geprobeerd, waarvan deze
uiteindelijk volledig zonder ruis werkt. en met een gain van 200 bij 10uF tussen pin 1 en 8.
zie onder;



[snathan]

voila.
