[DIY] Hilltree filter met schakelbare smerigheid

[Hilltree]

koel
Binnen een uurtje kun je het printje klaar hebben.
Heb je de text ook nog goed gelezen ?
Bij "versie b" is C6 vervangen door 1n5

Ik zal binnenkort wel een mooie tekening maken en "hopelijk " een goed lijstje.
Succes

p.s wat koste het zootje componenten als je het bij een electronica winkel haalt ?



[Hilltree]

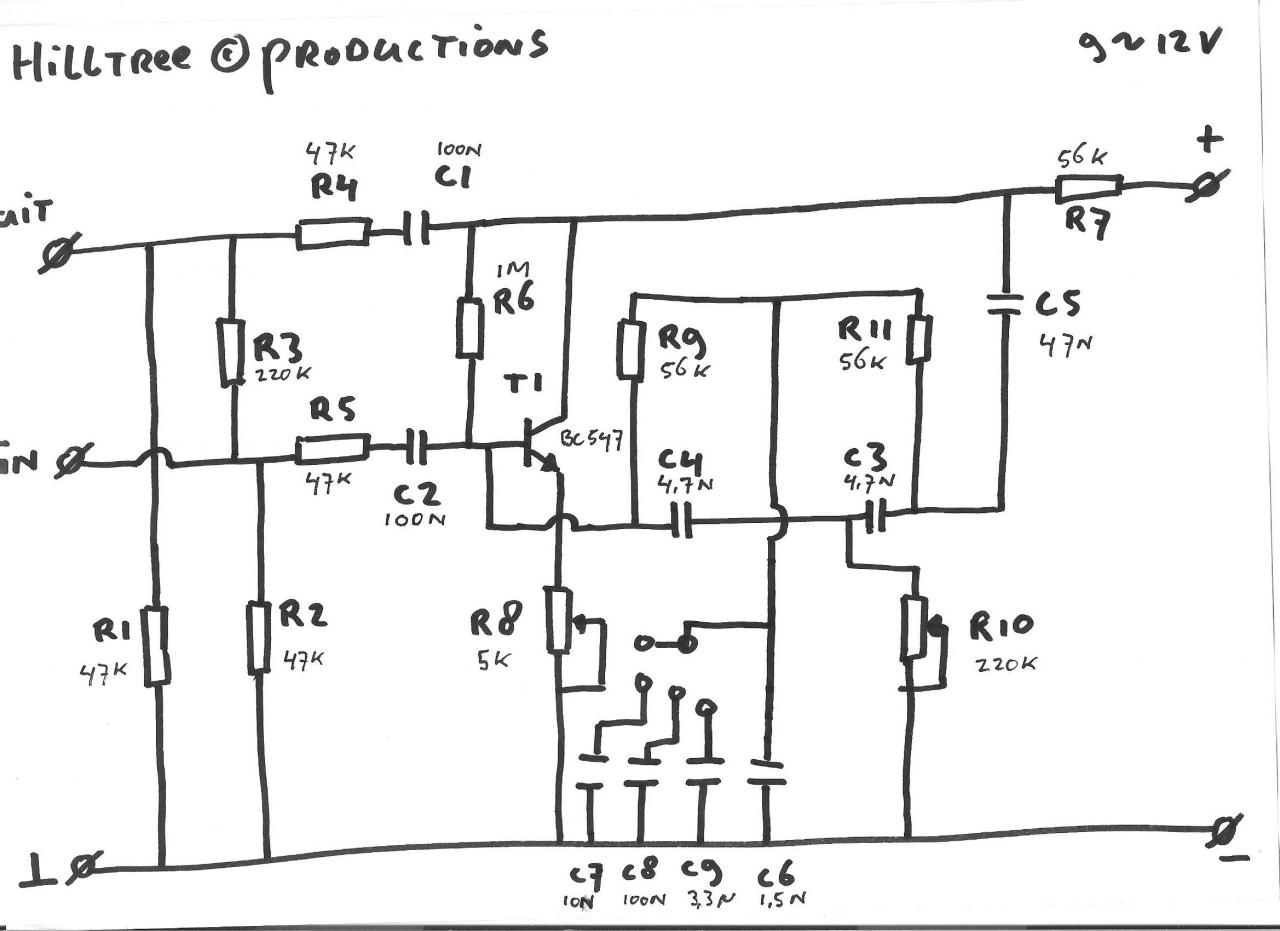

Nou, hier het nieuwe schema van de Final b filter versie.
Ik hoop dat het nu alles wel goed is.

componenten
R1 - 47k
R2 - 47k
R3 - 220k
R4 - 47k
R5 - 47k
R6 - 1M
R7 - 56k
R8 - 5k lin [resonance/dirt]
R9 - 56k
R10 - 220k log [Frequency]
R11 - 56k

C1 - 100n
C2 - 100n
C3 - 4,7n
C4 - 4,7n
C5 - 47n
C6 - 1,5n
C7 - 10n
C8 - 100n
C9 - 3,3UF [3,3 microfarad]

T1 bc547



[MatthewLeBlom]

Als je toevallig nog een naam zoekt voor dit mooie stukje electronica:

Tree-Fillter



[Freezz]

eh ja....uurtje zei je hmm ik was er iets langer mee bezig! maar ik ben dan ook ongetraind

Hij is nu zo goed als klaar moet nog even de jack aansluitingen erop zetten en een aansluiting voor de adapter (wel zo netjes) Ga m morgen testen vind het nu wel weer even goed.

Totaal was ik zo'n 15 euro kwijt ongeveer.

morgen meer!



[Verni]

dit is egt vet . en het kost niet veel ,ik denk dat ik het ook eens ga overwegen. zal niet mistaan tussen mijn rauwe jomox m-resonator en sherman



[Freezz]

nou ik ben gezakt voor deze test... hij doet t niet!

Hij geeft netjes signaal door maar ik denk dat dat komt omdat ik de in- en output niet goed heb aangesloten want draaien aan de knoppen en de schakelaar geven geen effect.

Even voor de zekerheid: bij jacks is de tip toch signaal gevend en de sleeve aarde?

heb er blijkbaar minder verstand van dan ik dacht!



[Hilltree]

jep, de tip is het signaal van de jack.

jammer dat het filter het nog niet doet.
Heb je de chassis van de jack allebeide aan eklaar aangesloten, en deze ook aan de min van de voeding ?
De weerstandswaarden allen goed ?...een kleurtje is namelijk zo verwisseld.
En de koperspoor verwijderd onder elk component ?
En natuurlijk de transistor goed erop geplaatst ?
Er kan niet veel daarmee verkeerd gaan, heb je hem verkeerd erop geplaatst werkt deze alleen als een volume/filter.

Dus check...check..... dubbel check
Wat verkeerd plaatsen is zo gebeurt...en het gebeurt bij mij ook wel eens.



[Freezz]

Transistor zit er goed op volgens mij, platte kant naar je toe dan is het meest rechtse pootje de emitter: check
Weerstanden zitten goed: check
chassis jacks + min aan elkaar : check

zag dat er een verbinding niet goed was dus die opnieuw gesoldeerd.

Als ik m nu aansluit dan hoor ik signaal en na een paar seconden verdwijnt dat omdat er ruis voor in de plaats komt (komt langzaam op).

Klopt het wel dat ik spanning aan de uitgang meet????
(adapter van 9v en ik meet aan de uitgang 10v..altijd leuk)



[Hilltree]

Ik denk dat er nog steeds iets fout zit.
Er mag bijna geen spanning op de uitgang zitten.
emitter rechts...basis midden



[Freezz]

Spanning op uitgang is weg, er was een kleine illegale connectie door iets te veel tin. Maar het geruis blijft. Duurt iets langer nu voordat het opkomt alleen. Ik ga de hele print nog maar even droog en schoon maken want ik denk dat er hier en daar misschien nog wat s39 is doorgesijpeld...

hou je op de hoogte.



[Hilltree]

Ik hoop dat van die s39 een grapje van jou kant is.
s39 is in de electronica al decennia uit den boze.
Toen ze met buizen begonnen te werken mocht dit al niet meer



[Freezz]

lach er dan maar even hard om want ik heb t dus wel gebruikt

heb alles nagekeken en schiet mij maar lek want alles zit volgens schema. Kan het dan toch komen door dat spul?



[Hilltree]

wikipedia

S-39 is het vloeimiddel dat men gebruikt bij het solderen van onder andere koper, met een soldeerbout of een gasvlam.

Het is een oplossing van een zuur dat normaal in alleen vaste vorm te krijgen is.

Bij het solderen van elektronica wordt S-39 niet gebruikt. Het is daarvoor te agressief. In plaats daarvan gebruikt men hars, dat zich in het soldeertin bevindt (harskernsoldeer).

Dus het is zeker niet onmogelijk dat er nu wat beschadigd /kapot is.
Als je niet zeker weet wat je doet, ga dan a.u.b advies vragen in jou kennissen kring , die er wat meer verstand van heeft.
No offence, maar je moet de basis handelingen en begrippen in de electronica wel machtig zijn ,bij dit projectje .



[guido]

S 39 is voor loodgieters (voor koperen buizen aan elkaar solderen).
op een print gaat het roesten, erg vieze troep dus.



[Freezz]

Nou dat is duidelijk... leuke is dat ik solderen zo geleerd heb van iemand die er verstand van heeft. Blijkbaar dus niet.

Ik haal alles weer uit elkaar denk ik en zet het op een nieuwe print zonder dat spul. Kijken of t lukt en hoop dat er niks beschadigd is.



[v.i.n.n.y]

Van fouten leert men.

@ Hilltree;

Goed gedaan man! Dit soort dingen maken het forum weer waardig.



[R-ond]

Even een test mp.3'tje gemaakt.
Simpel riedeltje met een strings erdoorheen.
Gemaakt door een digitale bak.

In het begin, het filter wat in een neutrale stand, daarna wat extremer.
En wat geschakel tussen de condensatoren.
Gewoon wat aan de knoppen draaien.

Ik hoop dat mijn idee van smerigheid overeenkomt, met die van de forumleden

Ik vind dit simpele filter wel leuk klinken dan de geheel doordachte fabrieks dingen.
Die gaan meer van "mhuaaaaaah".
Deze gaat meer van Mhuaaaghhhggggaaahhrrrrraaaah!!!!!..rochel ....

by 1.30 istie best low ending ...lots a reso
met mn subjes an bralt aardig
doet t puls waldorf filter ook so erg !@
overdreven zwaar eindigen met filtering

wel leuklol voor de doe t zelverts
!!!



[Hilltree]

Van fouten leert men.

@ Hilltree;

Goed gedaan man! Dit soort dingen maken het forum weer waardig.

Dank...daar doe ik het voor
Nu nog een forumlid wie de uitdaging aangaat ,en dit filter een keer maakt.
En hier zijn bevindingen post.

Hup, meneer blom...hup



[Nap]

Hee hilltree,

Ik heb echt de ballen verstand van electronica, maar ik zou het best willen leren. Dit soort projectjes lijkt me daar super geschikt voor. Zou het niet eens een idee zijn om een stap-voor-stap beschrijving te maken inclusief foto's hoe je zo'n ding in elkaar zet voor complete n00bs als ik (en misschien anderen?).



[mononono]

deze ga ik bouwen denk ik

waar kun je het beste de parts vandaan halen?
