Hallo en welkom allemaal,
Zoals een tijdje geleden beloofd, start ik hier een mini workshop/handleiding voor het vervangen van een keyboardtoets. Heb hem eindelijk toegestuurd gekregen, nadat ik een 2nd hand synth kocht met een toets die stuk was.
Het gaat hier om een Korg Z1 A3 toets waarvan de keyhaak achteraan de key afgebroken was en deze dus onbruikbaar was geworden en ondersteund moest worden, anders hoorde ik een constante LAaaaaaaa!! En dat is niet zo gezond
Het is misschien bij alle keyboards niet hetzelfde verhaal, maar hoop toch te kunnen bijdragen tot het aanzetten van het zelf repareren van zulk een ongemak en mijn ervaring dus met jullie te delen. Zijn jullie er klaar voor? Goed, hier gaan we dan.

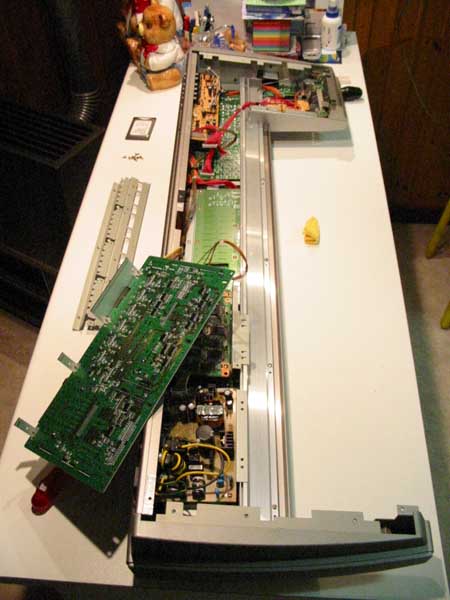

Ik heb de Korg opengemaakt onderaan nadat ik hem voorzichtig omgekeerd verhoogt had geplaatst met propere houten blokjes, aan iedere uiteinden, teneinde beschadigingen te voorkomen aan de frontside.
Eerst had ik getracht de nieuwe key erin te plaatsen, door het keyboard binnenin een beetje los te schroeven en het voor een groot deel opzijn plaats te laten zitten, de oude kwam er toch ook zou uit dus... NEEN, de haak ging niet achter de uitsparing wegens een soort van strip die in de weg zat
.(en nogal goed anders zouden je keys er rap uit vliegen
)

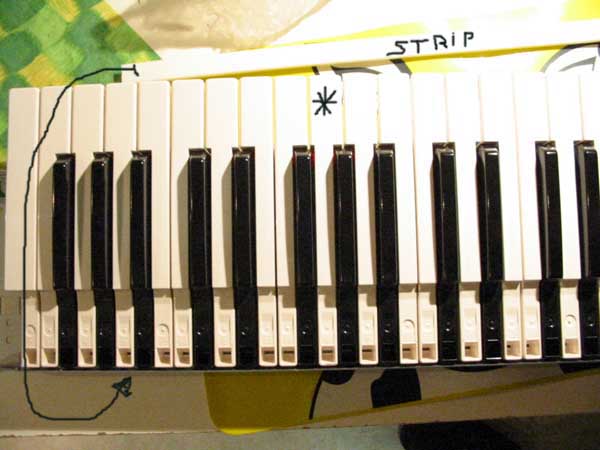

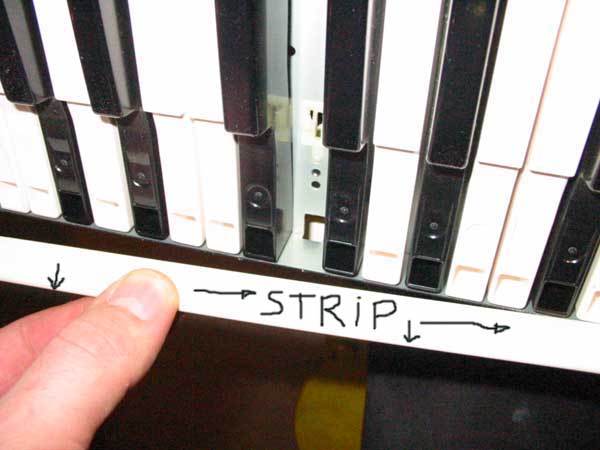

De Key's zijn dus aan het uiteinde voorzien van een haak die achter een uitsparing haakt in het metalen chassis. Maar aan de andere kant (normaal zicht als je speelt, de bovenkant) is er een plastic strip over de rand van het chassis geschoven, om de haken vast op zijn plaats te houden. Daardoor was het natuurlijk niet voldoende het geheel een beetje op te lichten, maar moest het ganse keyboard-geheel eruit want die strip MOEST eraf om de nieuwe key te plaatsen.

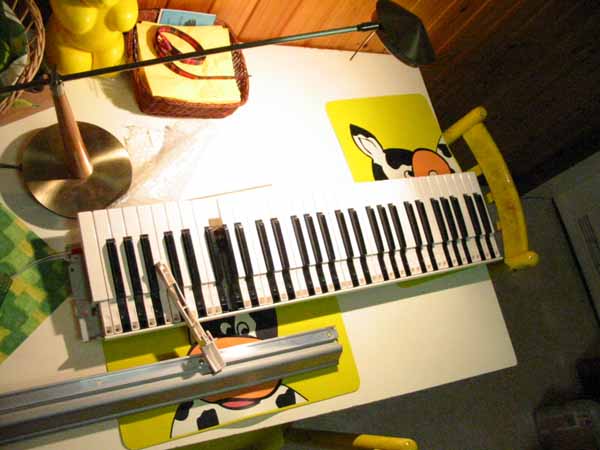

Dus keyboard er volledig uit, plastic strip eraf (gelijkmatig langs beide kanten) en dan het vervolg dus.
Achteraf kwam ik uiteindelijk nog een belangrijk iets tegen. Waardoor het geheel uiteindelijk toch zou uiteen gemoeten hebben, nml:

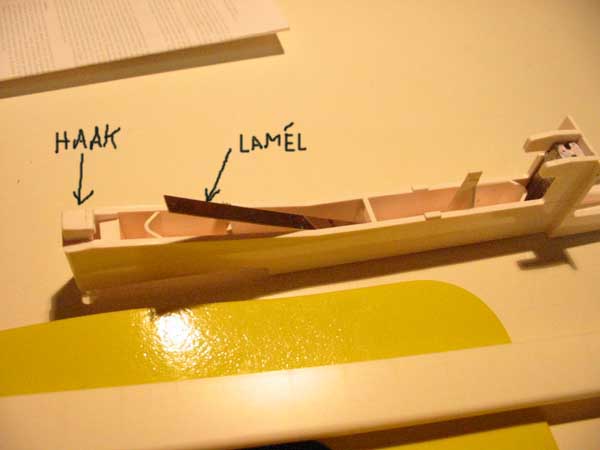

In elke key zit en hard-stalen dunne lamèl die mee dienst doet als veer!

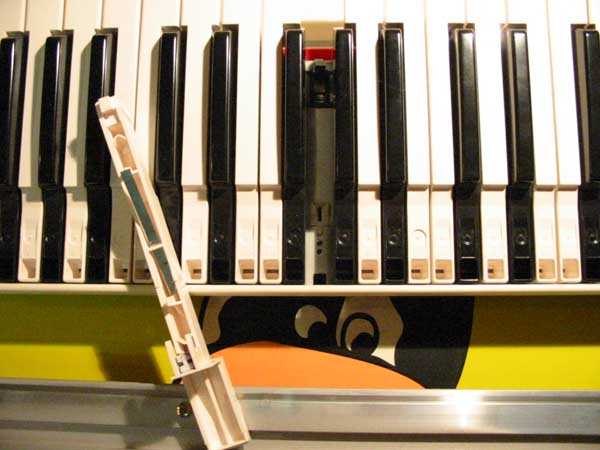

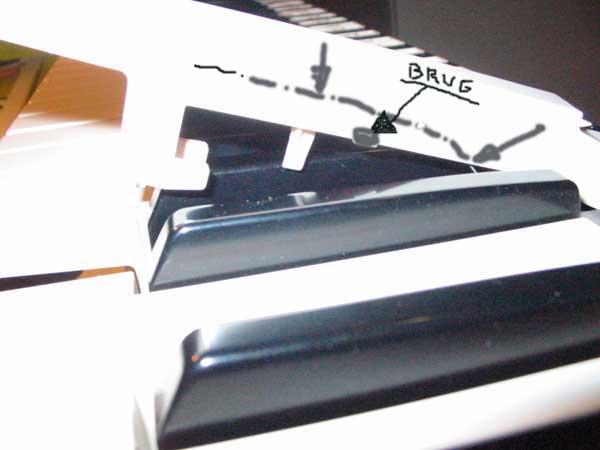

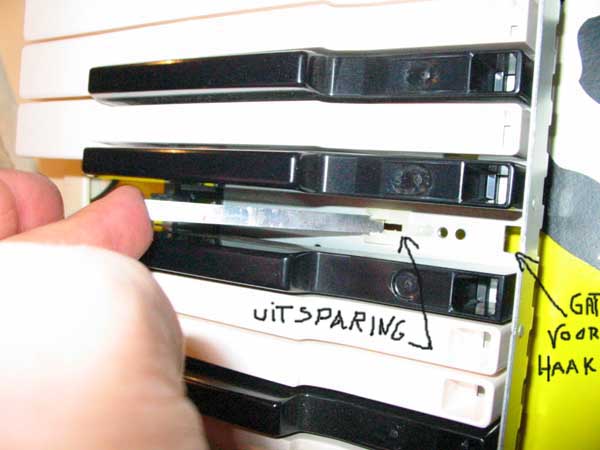

Deze lamèl moet je dus eerst in de voorziene uitsparing van het keyboard steken van de betreffende key, en daarna moet je het inwendige bruggetje midden van de key, gewoon over de lamèl schuiven. Je navigeerd dan de nieuwe key voorzichtig op zijn plaats en kan je de key-haak in het voorziene gat plaatsen ( en haken).
Key even testen, strip er weer op, keyboard terug in de synth,..... Alles weer netjes stap voor stap dicht. Klaar!
Ik hoop jullie een beetje van dienst te zijn geweest en dat jullie hier wat aan hebben.
Succes gewenst aan allen onder jullie die deze klus zelf willen klaren. Het is echt niet zo moeilijk, achteraf gezien. Alleen een beetje uit je doppen kijken. Maar dan vooral met jullie synth's zelf, zo kan je van deze (rot)klus gespaard blijven.
Hopelijk hebben jullie er wat aan.
Gegroet aan alle synthgoden, P.
Zoals een tijdje geleden beloofd, start ik hier een mini workshop/handleiding voor het vervangen van een keyboardtoets. Heb hem eindelijk toegestuurd gekregen, nadat ik een 2nd hand synth kocht met een toets die stuk was.
Het gaat hier om een Korg Z1 A3 toets waarvan de keyhaak achteraan de key afgebroken was en deze dus onbruikbaar was geworden en ondersteund moest worden, anders hoorde ik een constante LAaaaaaaa!! En dat is niet zo gezond
Het is misschien bij alle keyboards niet hetzelfde verhaal, maar hoop toch te kunnen bijdragen tot het aanzetten van het zelf repareren van zulk een ongemak en mijn ervaring dus met jullie te delen. Zijn jullie er klaar voor? Goed, hier gaan we dan.
Ik heb de Korg opengemaakt onderaan nadat ik hem voorzichtig omgekeerd verhoogt had geplaatst met propere houten blokjes, aan iedere uiteinden, teneinde beschadigingen te voorkomen aan de frontside.
Eerst had ik getracht de nieuwe key erin te plaatsen, door het keyboard binnenin een beetje los te schroeven en het voor een groot deel opzijn plaats te laten zitten, de oude kwam er toch ook zou uit dus... NEEN, de haak ging niet achter de uitsparing wegens een soort van strip die in de weg zat
.(en nogal goed anders zouden je keys er rap uit vliegen )De Key's zijn dus aan het uiteinde voorzien van een haak die achter een uitsparing haakt in het metalen chassis. Maar aan de andere kant (normaal zicht als je speelt, de bovenkant) is er een plastic strip over de rand van het chassis geschoven, om de haken vast op zijn plaats te houden. Daardoor was het natuurlijk niet voldoende het geheel een beetje op te lichten, maar moest het ganse keyboard-geheel eruit want die strip MOEST eraf om de nieuwe key te plaatsen.
Dus keyboard er volledig uit, plastic strip eraf (gelijkmatig langs beide kanten) en dan het vervolg dus.
Achteraf kwam ik uiteindelijk nog een belangrijk iets tegen. Waardoor het geheel uiteindelijk toch zou uiteen gemoeten hebben, nml:
In elke key zit en hard-stalen dunne lamèl die mee dienst doet als veer!
Deze lamèl moet je dus eerst in de voorziene uitsparing van het keyboard steken van de betreffende key, en daarna moet je het inwendige bruggetje midden van de key, gewoon over de lamèl schuiven. Je navigeerd dan de nieuwe key voorzichtig op zijn plaats en kan je de key-haak in het voorziene gat plaatsen ( en haken).
Key even testen, strip er weer op, keyboard terug in de synth,..... Alles weer netjes stap voor stap dicht. Klaar!
Ik hoop jullie een beetje van dienst te zijn geweest en dat jullie hier wat aan hebben.
Succes gewenst aan allen onder jullie die deze klus zelf willen klaren. Het is echt niet zo moeilijk, achteraf gezien. Alleen een beetje uit je doppen kijken. Maar dan vooral met jullie synth's zelf, zo kan je van deze (rot)klus gespaard blijven.
Hopelijk hebben jullie er wat aan.
Gegroet aan alle synthgoden, P.
