Simpele LFO/Filter

[Ollie94]

Hey!
Ben op zoek naar een zo simpel mogelijke LFO voor een circuit bent project.
Het zal hoogstwaarschijnlijk met een 555 moeten
Had al een leuk idee gezien op getlofi.com (http://www.getlofi.com/?p=1978)
Maar begrijp alleen niet echt hoe ik het moet toepassen.
Weet iemand nog andere, SIMPELE, schemaatjes, die makkelijk zijn toe te passen in speeltjes?

Ik wil al een tijdje een filtertje te maken. Heb er een gezien van Hiltree, en ga deze waarschijnlijk ook maken.
Maar weet iemand nog andere, simpele, filters die het waard zijn te proberen?

Gegroet,
Oliver



[Hilltree]

mja...dat was dus ook de het probleem toen ik mijn filter ging maken.... er is gewoon weinig te vinden op het internet.

Als ik even een lfo moet hebben in een circuitje ofzo.
Is er wat erg simpels
Dan pak ik vaak de astabiele multivibrator [flipflop]

Je takt gewoon een draadje achter een ledje af, om iets aan te sturen.
En varieer met de weerstandwaardes om de snelheid of tijd te reguleren.
Doet het ook tot 12 volt dc ,en alle waardes of types luisteren niet zo nauw.



[j.baars]

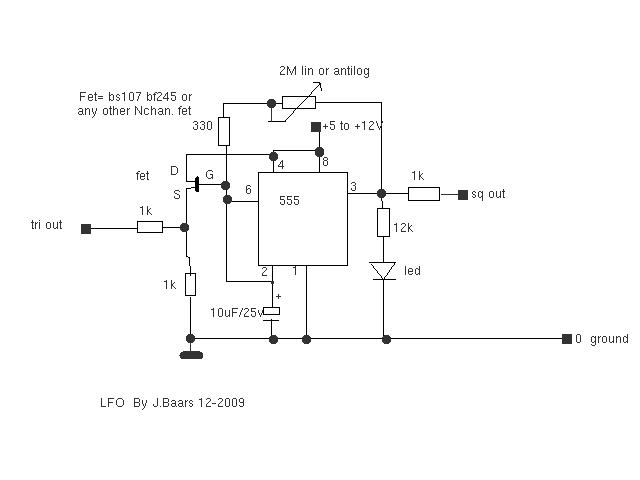

en nog een lfoooooooooootje.



sucses



[j.baars]

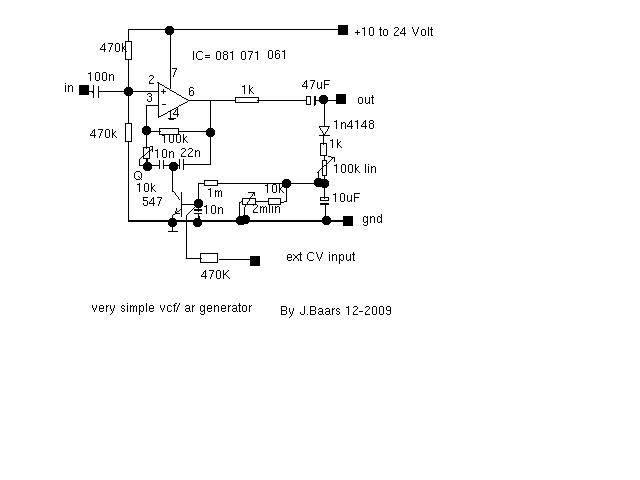

hier is nog wat.
met attack en release regeling.
verwacht er niet al te veel van.
je kan met de waardes van de condensatortjes uitgebreid experimenteren, alles tussen de 470pF en de 220 nF mag en zal andere resultaten geven.



[falafelbiels]

nice...



[j.baars]

en nog een uit den ouden doosch.........



[Hilltree]

Hey j.baars

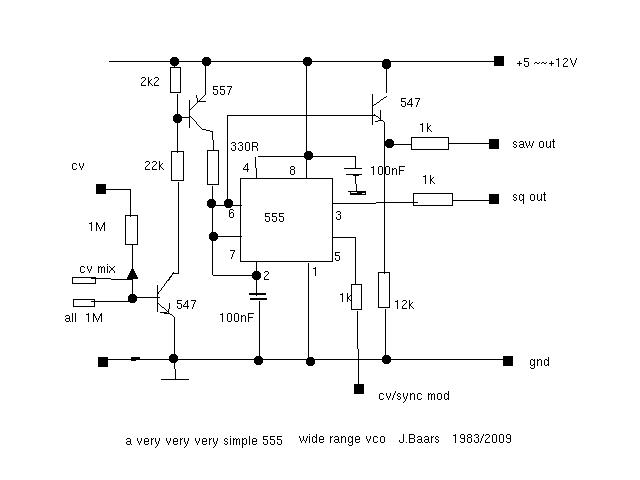

Staat wel leuk "wide range vco bij"
maar wat is het frequentie bereik van de onderstaande schema ?
Misschien leuk voor in mijn archief



[Ollie94]

Heeey!
Dankje J Baars en Hilltree!
Ik vroeg me af. Bij de lfooooooooooooooooooooo, de trigger out, is dat hetgene dat je naar de pitchresistor verbind (samen met de aarding)?

Groeten,
Oliver



[j.baars]

Heeey!
Dankje J Baars en Hilltree!
Ik vroeg me af. Bij de lfooooooooooooooooooooo, de trigger out, is dat hetgene dat je naar de pitchresistor verbind (samen met de aarding)?

Groeten,
Oliver

is geen trigger out, maar triangle out, een driehoek golf dus.



[j.baars]

Heeey!
Dankje J Baars en Hilltree!
Ik vroeg me af. Bij de lfooooooooooooooooooooo, de trigger out, is dat hetgene dat je naar de pitchresistor verbind (samen met de aarding)?

Groeten,
Oliver

de laatste die ik bouwde haalde iets van 0,1 Hz tot 40 Khz.

de transistors bij deze zijn wel erg temparatuur gevoelig.
