Kneelz
Reuzebonk
Heb ik vanavond wel even tijd voor denk ik ja...
Hilltree
Listen here, you little shit.
Ik heb van dit filter nu al een stuk of 10 gemaakt.
En bij mij snoepen ze allemaal iets van het originele signaal af.
Daarom heb ik ook die dry/wet potmeter erbij geplaatst.
Je kunt dan zelf gedoseerd de werking van het filter regelen .
Ik weet zo niet waar dit aan ligt , omdat ik wel vaker componenten gebruik die niet helemaal aan de waardes liggen , die geadviseerd worden
Het hpf gedeelte is de volume een stukje zwakker, dit is op te lossen in een extra opamp trap [ schema staat ergens in het begin van deze thread imho]
En werkt met de potmeter natuurlijk net andersom dan het lpf gedeelte .
En bij mij snoepen ze allemaal iets van het originele signaal af.
Daarom heb ik ook die dry/wet potmeter erbij geplaatst.
Je kunt dan zelf gedoseerd de werking van het filter regelen .
Ik weet zo niet waar dit aan ligt , omdat ik wel vaker componenten gebruik die niet helemaal aan de waardes liggen , die geadviseerd worden
Het hpf gedeelte is de volume een stukje zwakker, dit is op te lossen in een extra opamp trap [ schema staat ergens in het begin van deze thread imho]
En werkt met de potmeter natuurlijk net andersom dan het lpf gedeelte .
Kneelz
Reuzebonk
HPF is inderdaad een stukje zwakker en blijft geluid geven helemaal open.
Daarnaast het LPF was ik niet helemaal correct hoor ik nu (ik had alleen op crappy hoofdtelefoon geluisterd).
LPF lijkt naar mijn oren qua helderheid wel hetzelfde als de bron alleen klinken bijvoorbeeld hihats wel nog wat gefilterd.
Lijkt in eerste instantie wel dezelfde hoogte maar toch wat filter ruizigheid erdoor inderdaad.
Ik kan eventueel nog wel het voedingpunt opmeten mocht dat nodig zijn. Zal wel wat lager zijn omdat ik er een diode voor beveiliging tussen heb zitten.
Daarnaast het LPF was ik niet helemaal correct hoor ik nu (ik had alleen op crappy hoofdtelefoon geluisterd).
LPF lijkt naar mijn oren qua helderheid wel hetzelfde als de bron alleen klinken bijvoorbeeld hihats wel nog wat gefilterd.
Lijkt in eerste instantie wel dezelfde hoogte maar toch wat filter ruizigheid erdoor inderdaad.
Ik kan eventueel nog wel het voedingpunt opmeten mocht dat nodig zijn. Zal wel wat lager zijn omdat ik er een diode voor beveiliging tussen heb zitten.
Kneelz
Reuzebonk
Cool
Welke sequencer is het?
Welke sequencer is het?
G
Guest
Guest
Hopsakee, eerste filter zit in elkaar en werkt.....
Enige vreemde is dat de dry/wet een volume knop is, geen dry te bekennen.
Nu aan de tweede beginnen en alles in het doosje doen.
Foto's komen eraan.
Enige vreemde is dat de dry/wet een volume knop is, geen dry te bekennen.
Nu aan de tweede beginnen en alles in het doosje doen.
Foto's komen eraan.
jwhagenbeek
Ouwe rot
@ Jeroen. heb je een externe trigger op het kitje?
Kneelz
Reuzebonk
Dat is wel jammer dat die niet te syncen is inderdaad.
Hilltree
Listen here, you little shit.
Jamaarjamaar !!!
Dat ding was toch gebaseerd op de 4017 net als de diy atari punkconsole?
dus eenvoudig te syncen met een trigger.
Mijn versie heeft gewoon een clock in.
https://www.synthforum.nl/forums/showpost.php?p=1434926&postcount=423
http://owyheesound.com/img/atari_punk_console.png
pootje 14 van de 4017 is dus de clock in.
Met een schakelaar kun je dus een stap commando geven.
Plaats je een diode [ in sperrichting ] en een weerstand [1k tot 10k] dan kun je met elke spanning tussen 5 en 15 volt triggeren.
Hilltree
Listen here, you little shit.
Jeps....
Een standaard npn transistor na de output kanalen , en je kunt er zelfs tot 15 volt uitsturen.
Schema's zijn genoeg te vinden met een google zoekopdracht "4017 sequencer"
G
Guest
Guest

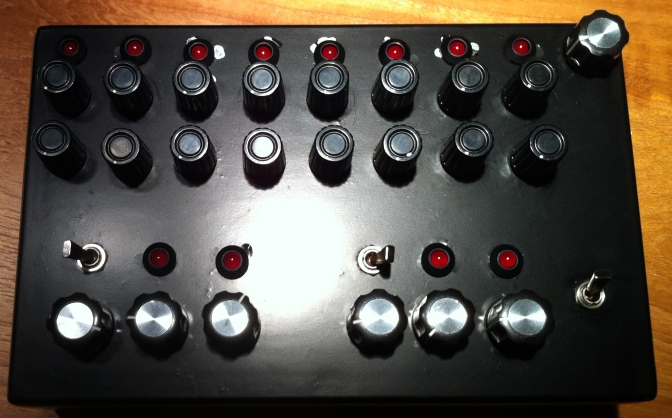

Klaar en werkend....hij klinkt lekker....
Hilltree
Listen here, you little shit.
Ik mis van anderen eigenlijk de bijna verplichte mp3'tjes
G
Guest
Guest
Zodra die in de studio staat kan ik opnemen.......dat zal vanaaf zijn.
