Maar ook grappige pch's. Hier een manier om "ruis" in octaven te stemmen:
Audio voorbeeld:
http://snd.sc/wQzyYd



[WaveGuide7]

Of een Granulaire BodeShift Oscillator:
http://snd.sc/xyHzgl

Roland, waarin, of in hoeverre, onderscheidt zich een Bode frequency shifter van een ring modulator?
op internet een boel over 't onderwerp te vinden, maar niet wat 't nou precies is. Ook Roads' Comp Mus Tut stuurt de lezer, zoals gewoonlijk, met een kluitje in 't riet.
Ik wil altijd graag formuultjes zien....
Weet jij die te vinden?



[Patat Met]

Ring
Y(x)=A(x)B(x)

Freq
Y(x)=A(x) + B

Waarbij B een constante is met eenheid Hz.



[WaveGuide7]

Ring
Y(x)=A(x)B(x)

Freq
Y(x)=A(x) + B

Waarbij B een constante is met eenheid Hz.

Ik snap wel wat je bedoelt, nl. dat de frequentie van signaal A(x) wordt verhoogd met B. Maar dat kan niet de "werkformule" zijn waarnaar ik op zoek ben. Want zoals je de Ring formuleert, zijn A en B tijdsignalen, waarbij x de tijd voorstelt. Dan zorgt de vermenigvuldiging A(x)B(x) voor amplitudemodulatie. Tot zover OK.
Maar in de formulering van Freq als Y(x) = A(x) + B stelt x dan eveneens de tijdvariabele voor en dan beschrijft de formule geen frequentieverschuiving, maar een mix van signaal A(x) met constant signaal B. Dus B is een "DC-component" waarvan de frequentie per definitie gelijk is aan 0 Hz.



[roland kuit]

Ik denk dat Waveguide dit bedoelt:[ame="http://en.wikipedia.org/wiki/Hilbert_transform"]
http://en.wikipedia.org/wiki/Hilbert_transform
Met Fourier etc
Met de RM deel en tel je frequenties met elkaar op, maar het mist de modulatie ingang om met de uitkomst van deze frequenties aan de slag te gaan. Dit is wel te maken hoor.



[WaveGuide7]

Ik denk dat Waveguide dit bedoelt:
http://en.wikipedia.org/wiki/Hilbert_transform
Met Fourier etc
Met de RM deel en tel je frequenties met elkaar op, maar het mist de modulatie ingang om met de uitkomst van deze frequenties aan de slag te gaan. Dit is wel te maken hoor.

Bedankt! Ik vermoedde al zoiets. Dit is een mooie toepassing voor het Hilbertfilter (tijddomein-implementatie) waarvoor ik vorige maand een WaveWizard-preset heb gemaakt. Ik ga daar eens induiken!



[Patat Met]

Deze dan voor de bode.



[WaveGuide7]

Deze dan voor de bode.

Bedankt Patat!
Inderdaad is single sideband modulation een wat meer bekende term in de signaalverwerking (vooral t.b.v. telecommunicatie). Er waren inmiddels al 2 sporen die daar naar wezen: die Hilberttransformatie van Roland, maar ook Roads legt de link tussen Bode en SSBM.
Ik zal later een WaveWizard-preset posten waarmee je SSBM kunt geheel in tijddomein kunt doen.



[roland kuit]

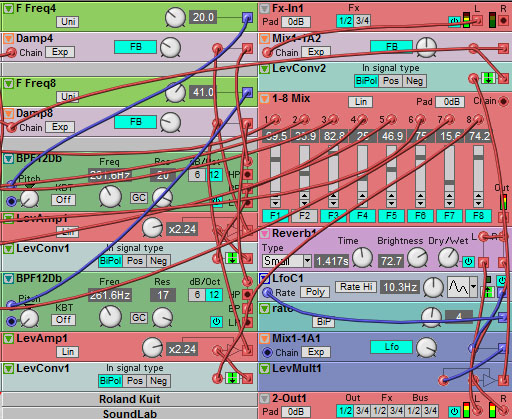

8 stage filterbank met granular feedback.
Input puls25% en ruis.
Audio voorbeeld:
http://snd.sc/zRHrRd



[roland kuit]

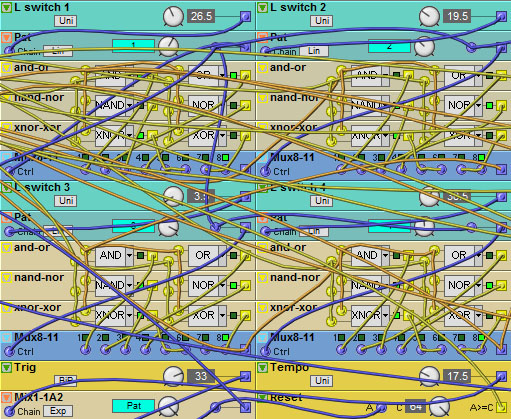

Logic swing jokes:
http://snd.sc/zdZ43P



[roland kuit]

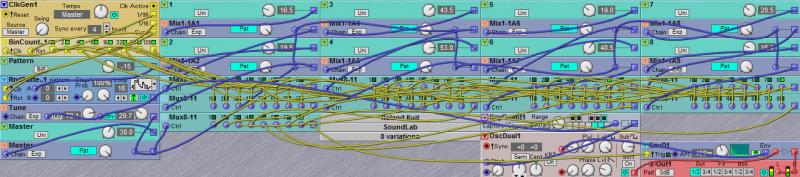

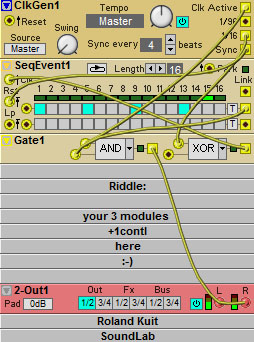

Sunday's Logic Riddle:
Which 3 Logic modules + 1 control module has
to be filled in here to create this sound?



[roland kuit]

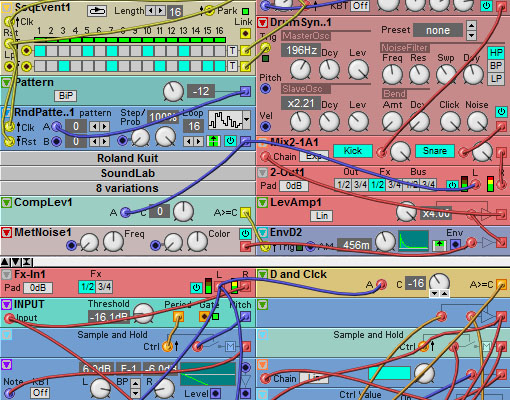

1 van de DIY trigger sequencers.
Audio example:
http://snd.sc/zcuuzb



[roland kuit]

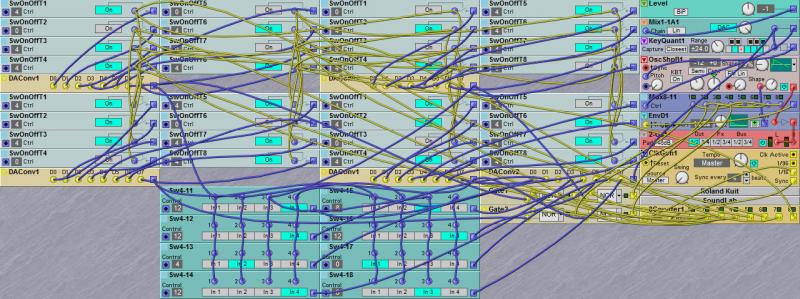

Normaal wordt bij PLL gesynced met een S&H module. Hier heb ik een logic trick gebruikt en een delay clock module:



[roland kuit]

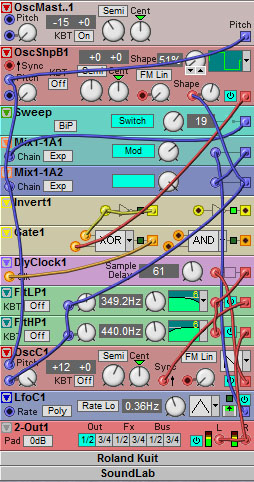

Het leukste aan deze pll patch is dat je zelfs de syncende osc(osc shp1) weg kunt laten



[roland kuit]

Audio voorbeeld met wat tweaks hiervan:
http://soundcloud.com/roland-kuit/pll-without-syncing-oscillator



[roland kuit]

Sample transformatie met deze Pitch Glitcher.
Voor audio:
http://soundcloud.com/roland-kuit/pitch-glitcher



[roland kuit]

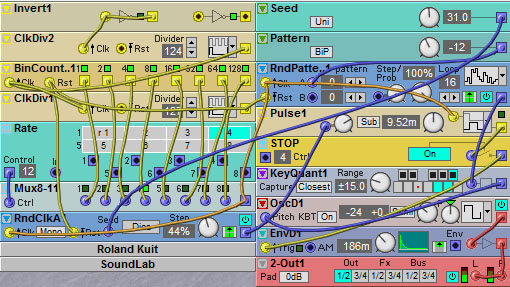

Small Logic Sequencer:
Audio:
http://soundcloud.com/roland-kuit/logiquencer



[roland kuit]

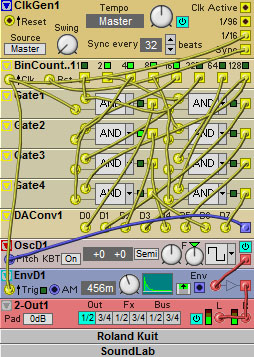

More Logic fun met logic gate changes.
Audio:
http://soundcloud.com/roland-kuit/logic-gate-switch-sequencer



[roland kuit]

Over een maand is de 'early bird' versie er. Ondertussen fun met deze knoppige pattern sequencer:



[audiocollage]

... Ondertussen fun met deze knoppige pattern sequencer:

Interessant Roland. Thx.
