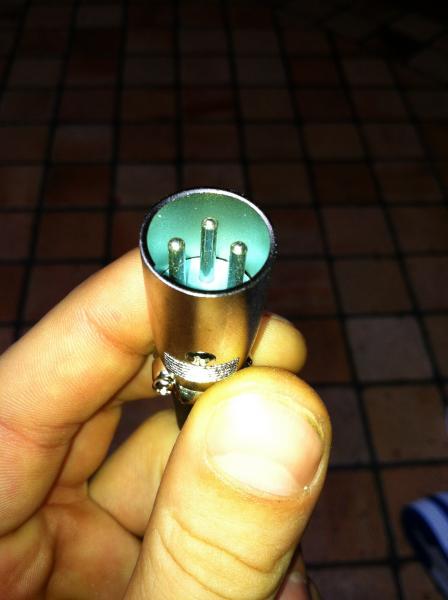

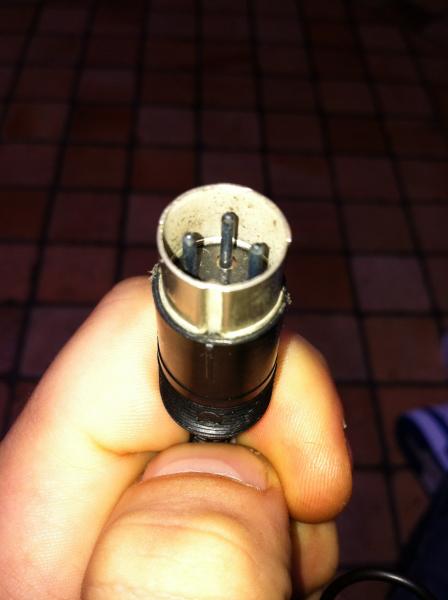

Ik heb een paar oude microfoons hier liggen die een 3-pin DIN stekker eraan hebben.
Nu heb ik een paar XLR pluggen hier en wil die DIN-pluggen dus gaan vervangen.

Maar hoe weet ik nou hoe die pinnen zitten aangesloten?
Zijn daar regels in of zijn er standaarden voor dit?

Heb al even op internet zitten zoeken maar het is mij niet echt duidelijk.


Attachments

  • IMG_0708.jpg
    23,1 KB · Bekeken: 88
  • IMG_0709.jpg
    24,9 KB · Bekeken: 65
De middelste pin is ground en één van de andere twee is het signaal. DIN is bij mijn weten nooit gebalanceerd, dus de andere pin zal niet aangesloten zijn. Het was bij DIN vrij gebruikelijk dat op een recorder de input en output op dezelfde plug zaten.

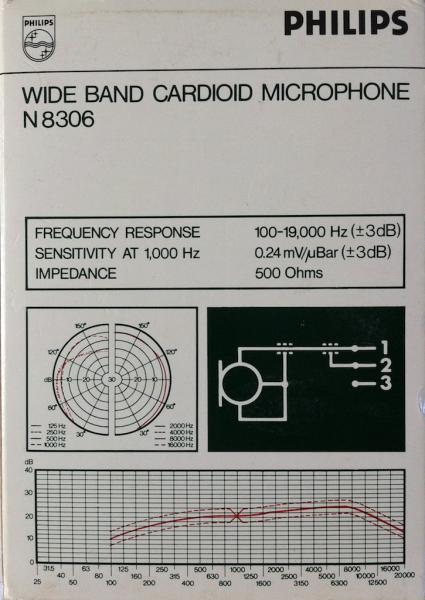

Zie dit schema dat bij een Philips mic (met DIN) zit die hier nog ligt:


Attachments

  • IMG_0930.jpg
    44,4 KB · Bekeken: 64
De middelste pin is ground en één van de andere twee is het signaal. DIN is bij mijn weten nooit gebalanceerd, dus de andere pin zal niet aangesloten zijn. Het was bij DIN vrij gebruikelijk dat op een recorder de input en output op dezelfde plug zaten.

Zie dit schema dat bij een Philips mic (met DIN) zit die hier nog ligt:


en niet zomaar de dinplug erafknippen, sommige mic´s hebben daar nou precies hun aanpassingstrafoo´tjes inzitten.

:koffie:

De middelste pin is ground en één van de andere twee is het signaal. DIN is bij mijn weten nooit gebalanceerd, dus de andere pin zal niet aangesloten zijn. Het was bij DIN vrij gebruikelijk dat op een recorder de input en output op dezelfde plug zaten.

Zie dit schema dat bij een Philips mic (met DIN) zit die hier nog ligt:


toendertijd was er niet echt een standaard.
het kan dus ook anders zijn.

:koffie:

Maar 2=GND is volgens mij wel redelijk standaard. Anyway, vrouwtje erbij halen en proberen. Aan een passieve mic kan niet zoveel stuk (wel even je phantom power uit natuurlijk).

Bedankt zover alvast gasten, het word al wat duidelijker.

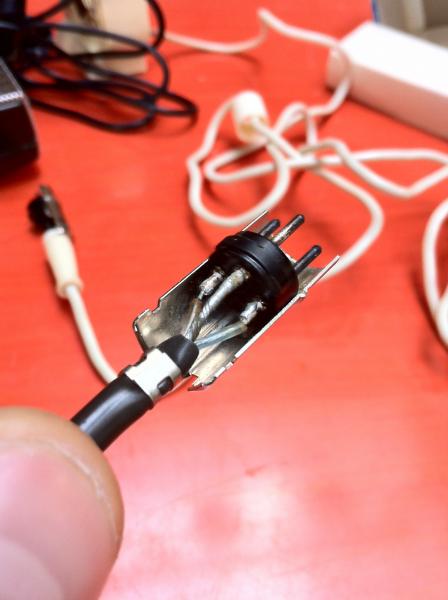

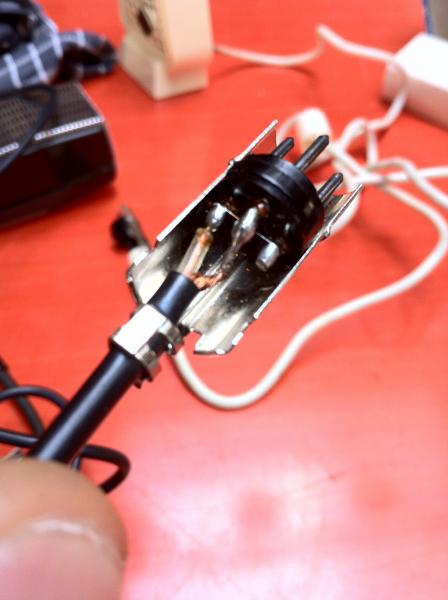

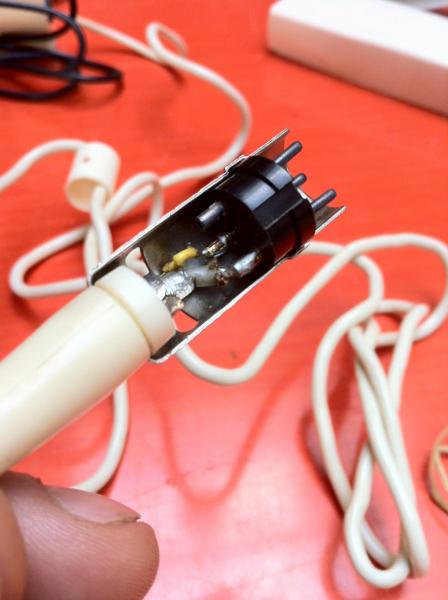

Ik heb hier nu 3 fotos geupload van de binnekant van de DIN-stekkers

De eerste is een TD20 (niet balanced) , de tweede TD9 (balanced?!) en de derde is die DX12

Alle drie lijken ze anders gesoldeerd aan de binnekant. TD20 heeft maar 2 soldeerpunten, de TD9 3 en die DX12 lijkt wel aan de "mantel" ook gesoldeerd te zitten ?!?


Attachments

  • IMG_0711.jpg
    28,7 KB · Bekeken: 74
  • IMG_0713.jpg
    27,9 KB · Bekeken: 73
  • IMG_0715.jpg
    31,3 KB · Bekeken: 65
Ik zie net de TD9 ergens omschreven als "cheap plastic microphone for home usage". Kan me niet voorstellen dat die balanced zou zijn (maar het zou natuurlijk kunnen).

Ja, soms werd het metaal van de DIN plug ook aan de massa gehangen.

Ik zie net de TD9 ergens omschreven als "cheap plastic microphone for home usage". Kan me niet voorstellen dat die balanced zou zijn.

Ja, soms werd het metaal van de DIN plug ook aan de massa gehangen.

Maar jij ziet ook dat bij die TD9 alle 3 de pinnen zijn gesoldeerd. itst die TD20

En als ik de massa niet goed aansluit, krijg ik dan "brom" ??

Sorry voor al deze vragen, maar ik soldeer het liever in 1 x goed.
Ben nog steeds niet zo'n held met de soldeerbout.

Maar jij ziet ook dat bij die TD9 alle 3 de pinnen zijn gesoldeerd. itst die TD20

Ja, maar dat impliceert niet noodzakelijk gebalanceerd. Voor gebalanceerd zou er ook nog ergens een trafo moeten zijn denk ik.

En als ik de massa niet goed aansluit, krijg ik dan "brom" ??

Of helemaal geen signaal. Of beide.

hahha, ik heb maar 3 draadjes waaruit 1001 mogelijkheden komen om het aan te sluiten (lol)

Dat daar geen vaste regels voor zijn zeg :? Volgens mij word het gewoon een kwestie van trail&error

Ik begin maar met ze te solderen op de manier zoals ze in de DIN-socket zaten.

veel van dit soort mic´s waren dubbel impedance mic´s.
dus als je 2 signaaldraden hebt, dan is de kans daarop groot.
je moet dan de lage impedantie nemen.


aansluiten;
pin 1 en 3 aan mekaar, pin 2 = signaal.
:koffie:

zo te zien is alleen de td9 een dubbel impedance mic.

da tis dus even uitproberen.

de 2 andere kan je iigv. gewoon aansluiten op de xlr.

pin 1 en 3 dus aan mekaar en daarop de mantel, en pin 2 is signaal.

:koffie:

pin 1 en 3 dus aan mekaar en daarop de mantel, en pin 2 is signaal.

:koffie:

Moet ik een "brugje" solderen tussen 1 en 3 ?? \
en dat weer aan de mantel ?

Waarvoor is dat dan? want dat was eerst ook niet.

attachment.php




ps sorry voor al deze vragen maar het is echt allemaal nieuw voor mij, alle antwoorden tot op heden worden overigens ontzettend gewaardeerd. :okdan:

Al dat ge-Sorry sorry sorry, ben je ongesteld? :D:D

Meer heb ik niet te melden aangezien ik er geen verstand van heb.

Doei

Jij moet je bek houden. zo beter :P :D

Maar idd, je hebt gelijk. dat komt misschien omdat ik het idee heb dat ik beginnersvragen stel waarop ik mijzelf ook wat meer had kunnen inlezen. maar de zoektocht met google leverde weinig tot geen resultaten op, maar dat kan ook komen omdat ik niet de juiste termen gebruik. sorry :P (gheghe)

nou, nog een keertje dan maar.
op da xlr soldeer je pin 1 en 3 aan mekaar en ook de mantel daaraanvast solderen.
op pin 2 soldeer je dan de signaalsdraad ( de ¨kern¨) van de kabel.

:koffie:
