paia bouw/mod verslag

[evostars]

Na aanleiding van de filter overdrive mod (devilfish) van de x0xbox, heb ik besloten dit ook toe te passen in mijn fatman die ik nu aan het bouwen ben.

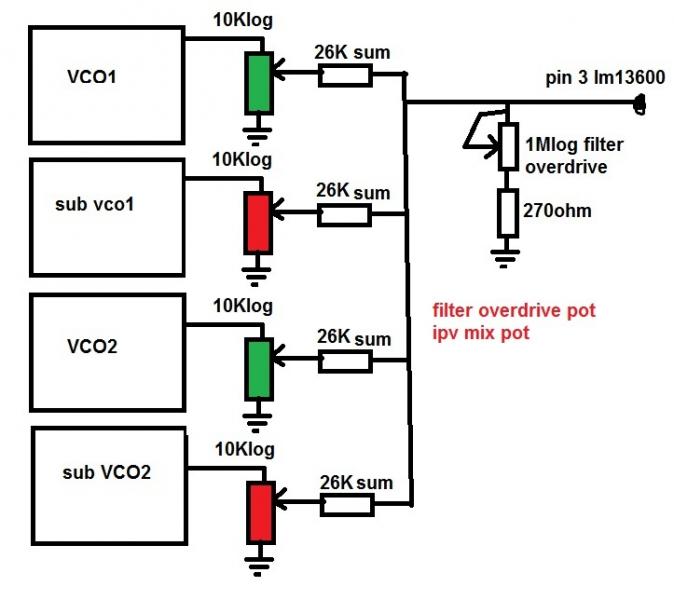

Echter omdat ik 4 bronnen heb, heb ik besloten de 1k weerstand naar aarde te vervangen door een 1M pot plus 270 ohm naar aarde, waarmee ik alle 4 de bronnen tegelijk de filter kan laten over sturen.
Ik vervang de 100k sum door 26k sum per bron.
En 10k pots als volume per bron.

Ik gebruik geen summing opamp. Ben benieuwd of dit zo gaat werken.
Later meer...



[evostars]

Dit is het schema van de fatman
en de sub mod (waar bij ik 2 subs maak op de 2vco's



[evostars]

Ik wil er ook nog 2 LFO's aanhangen, om de VCO's mee te laten swingen.
Ik vraag me alleen af of ik met 1 LFO, beidde VCO's kan laten swingen (dmv een schakelaar)?



[evostars]

Ik vraag me af of de VCF zich wel laat oversturen door de VCO...

Mocht het niet lukken dan hang ik diode clippers van pin 3 van IC17



[evostars]

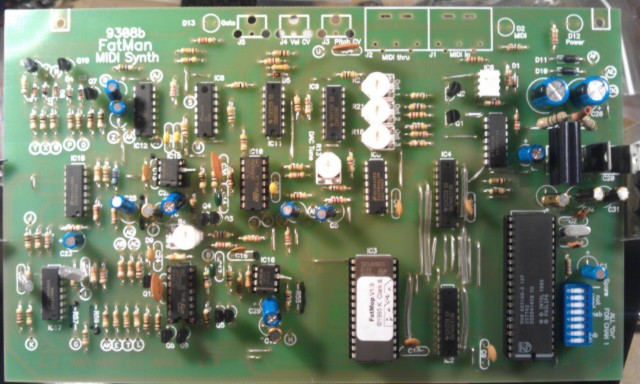

Hoppa, de print zit alweer vol! Dat ging een stuk sneller dan de x0xbox.
Nu mn behuizing gaan boren. (Ik heb een desktop case gekocht).



[R-ond]

wicked job ,..
mijne ..ligt nog in de kast;-]



[JohnDoe21]

Ik wil er ook nog 2 LFO's aanhangen, om de VCO's mee te laten swingen.
Ik vraag me alleen af of ik met 1 LFO, beidde VCO's kan laten swingen (dmv een schakelaar)?

LFO signaal naar een splitter cq mixer en dan naar VCO1 en 2, klaar.



[JohnDoe21]

Ik heb ooit eens een Fatman gehad van een forumlid maar krijg de midi maar niet aan de praat....signaal komt binnen etc maar geen triggering....denk toch dat de eprom corrupted is geraakt ooit....



[evostars]

wicked job ,..
mijne ..ligt nog in de kast;-]

Tnx; Snel dr uit halen!

LFO signaal naar een splitter cq mixer en dan naar VCO1 en 2, klaar.

Splitter, als in een passieve schakelaar? Ik hoop het zonder extra ic te doen.

Ik heb ooit eens een Fatman gehad van een forumlid maar krijg de midi maar niet aan de praat....signaal komt binnen etc maar geen triggering....denk toch dat de eprom corrupted is geraakt ooit....

Tja kan vanalles zijn. Keertje nieuwe firmware flashen, en natuurlijk alles doormeten, maar dat hoef ik jou niet te vertellen

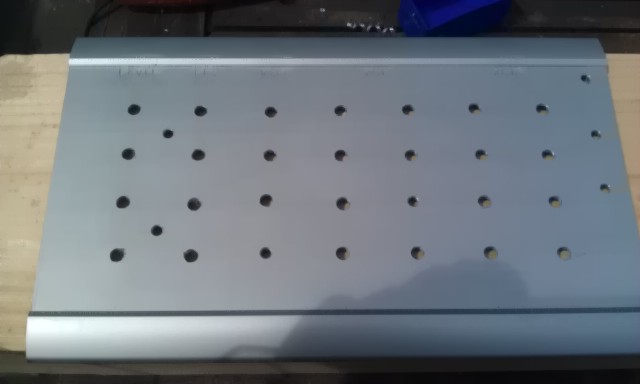

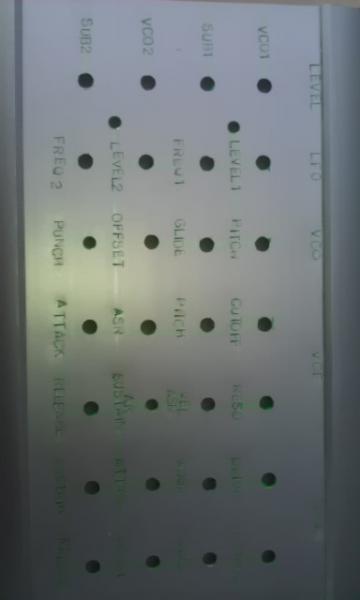

Ondertussen zijn de gaten geboord, en heb ik wat letters erop gemept. Alleen de O lag dwars.



[evostars]

Vet!

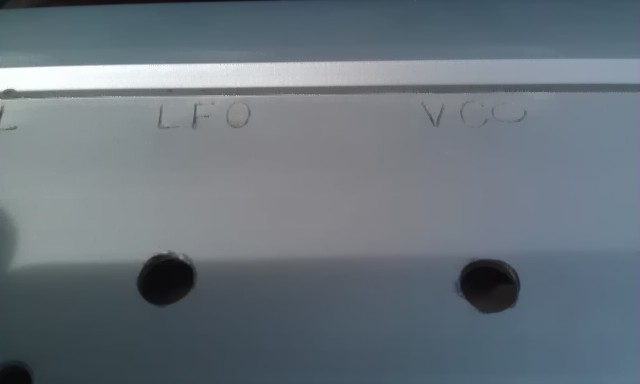

Ik heb de letters die ik erin heb geslagen, fluor groen geverft.



[Eraser127]

Is dat een eigen case? Heb ook een Fatman voor iemand gebouwd/compleet gerestaureerd, leuk apparaat om te modden.



[Jerry Anthony]

Gaat altijd weer zoveel werk in de case zitten



[R-ond]

Vet!
Ik heb de letters die ik erin heb geslagen, fluor groen geverft.

hey leuk slag letters ...lkkr spartaans / duidelijke zelf initiatievuh , vint leuk;-]

mijne zit in wijn box / met plexy plaat erover [enorme parts / wires bende inside ..laatste test 2 jaarterug ofso kwam der toon en gated enveloped sounds uit
dus
..
mezelf dit jaar flink scherp houduh haha



[Guest]

Jij bent echt een slome drol Ronski



[R-ond]

Jij bent echt een slome drol Ronski

teminstuh wel een RONde drol ..die vierkante zijn nie voor uit te krijguh;-]



[evostars]

hey leuk slag letters ...lkkr spartaans / duidelijke zelf initiatievuh , vint leuk;-]

mijne zit in wijn box / met plexy plaat erover [enorme parts / wires bende inside ..laatste test 2 jaarterug ofso kwam der toon en gated enveloped sounds uit
dus
..
mezelf dit jaar flink scherp houduh haha

Gutshot please! love to see it.

Ben nogal inovatief en pragmatisch van aard. Heerlijk knutselen



[Guest]

teminstuh wel een RONde drol ..die vierkante zijn nie voor uit te krijguh;-]

whaha///



[evostars]

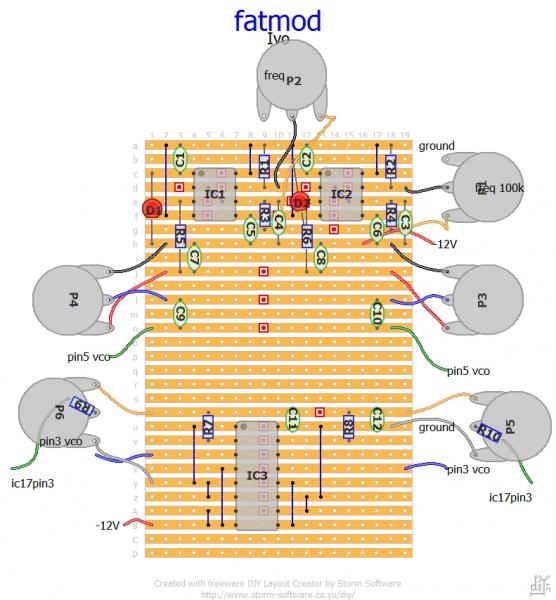

pff dacht ff een banenprintje te ontwerpen met DIY Layout creator.
Viel me vies tegen, is dr geen fatsoenlijk programma waarmee ik banenprintjes kan ontwerpen.
This sucks...

anyway, versie 1 ga ik waarschijnlijk her ontwerpen met de 2 555's onder elkaar... ik heb toch ruimte zat.



[evostars]

even het schema voor de 2 sub harmonischen een update gegeven:



[etaoin]

is dr geen fatsoenlijk programma waarmee ik banenprintjes kan ontwerpen.

http://www.abacom-online.de/uk/html/lochmaster.html
