DIY No-budget synth

[Thepope2]

HELP

ik heb de VCO 1 vandaag afgemaakt, maar ik loop tegen wat problemen aan.
als ik de vco aan de voeding zet, begint de 3080 ma enkele seconden al erg heet te worden, zo heet dat ik mijn vinger er af moet halen(eerste keer aanzetten doe ik altijd met een vinger op de dure chips).

na dit te merken ben ik alles langs gaan lopen en heb gevonden dat het in de -15 moet zitten, maar ik kan het zelf niet vinden, geen soldeerbruggen, geen dingen verkeerd gesoldeerd etc..

kan het liggen aan het feit dat ik voor Q5 en Q6 de BC307 heb gebruikt? of dat ik voor IC2, 3 & 4 een TL082 heb gebruikt?

Bij voorbaat dank,

JAn



[SRPP]

Als dat etsen zo snel gaat heb je wat kwistig met de peroxide gegoten, denk ik. Zelf gebruik ik altijd 25ml peroxide 30%, en 180-200ml zoutzuur van de bouwmarkt, weet niet wat daar de concentratie van is.
Maar, erg goed proces, niet het meest fijnbesnaarde (ammoniumpersulfaat is mooier), maar het feit dat het gewoon koud kan is echt super, afgelopen winter op de besneeuwde tuintafel etsen, geen geemmer met kokend water, keifijn.

Over die hete 3080 heb ik geen tips, afgezien dat je wel erg liberaal bent met part substitutions


Welke layout gebruik je eigenlijk? Stripboard, of heb je zelf een layout gemaakt?
Die opamp zal het vast niet zijn. Heb je trouwens een scoop? Zou die 3080 kunnen staan oscilleren? (doen ota's dat überhaupt? )



[Thepope2]

ik gebruik de layout van deze site
http://www.birthofasynth.com/Thomas_Henry/Pages/VCO-1.html

en qua parts substitutions, het zou moeten kunnen alleen de tl082 en de transistoren zijn anders, maar ga even zoeken naar een aantal die meer in spec zijn, nu weer les geven!



[Thepope2]

(geprobeert als edit in te voegen maar dat lukt niet.....)

Hij doet t!
ik heb de bc307's vervangen door bc558b's en hij werkte meteen.
nog een paar kleine soldeerfoutjes opgelost en alles werkt nu naar behoren!

op naar de volgende module,

Vca?

cheers
Jan



[PWM]

Top!

VCA-1, van dezelfde heer. Goede VCA en ook erg simpel om te bouwen.



[Thepope2]

PWM, ik ben er al mee bezig!
printje is reeds geetst, en ben nu bezig met de onderdelen verzamelen, ik heb alleen geen 10pF condensator.....

is die waarde erg belangrijk of kan ik die vervangen met een 4.7 of een 22 pF?

zal later vanavond even een foto posten van mijn VCO-1

Cheers
JAn



[Thepope2]

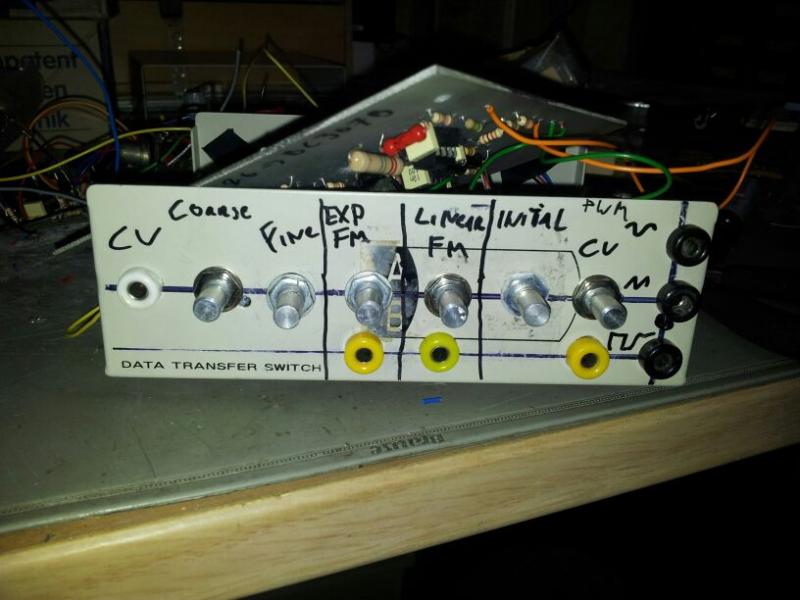

Beetje later dan de bedoeling, maar hier wat foto's van van mijn VCO-1

ik ben al ruim op weg met de VCA-1, maar daar later meer over.

Cheers
JAn



[Thepope2]

VCA-1 is inmiddels klaar, snap alleen nog niet goed hoe hem te kalibreren, maar omdat ik niet stil wil/kan zitten heb ik alvast maar de Yusynth ADSR gebouwd. ook even geetst, ging niet heel mooi maar het is gelukt.

de ADSR werkte meteen, in een keer.

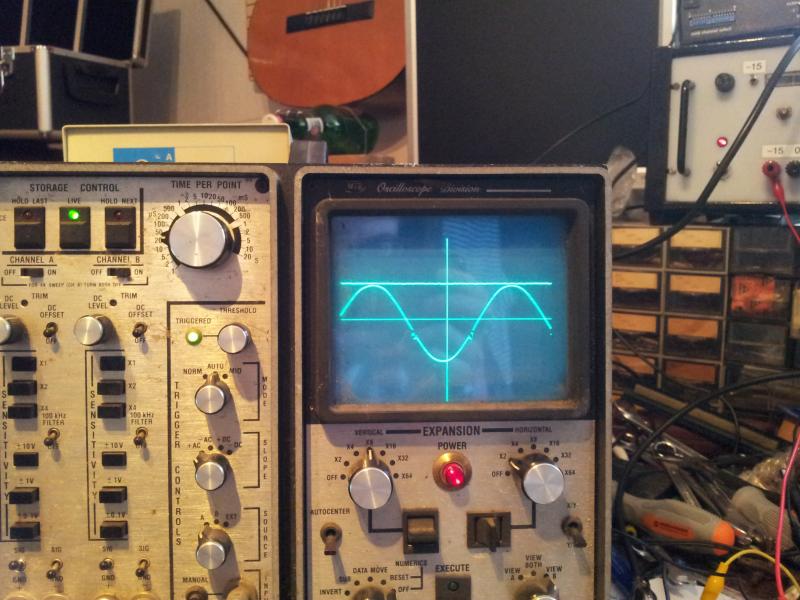

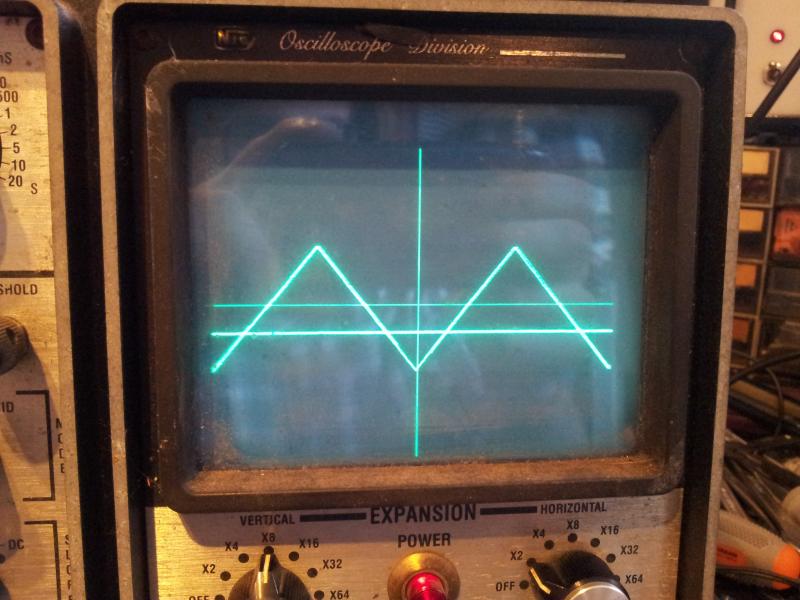

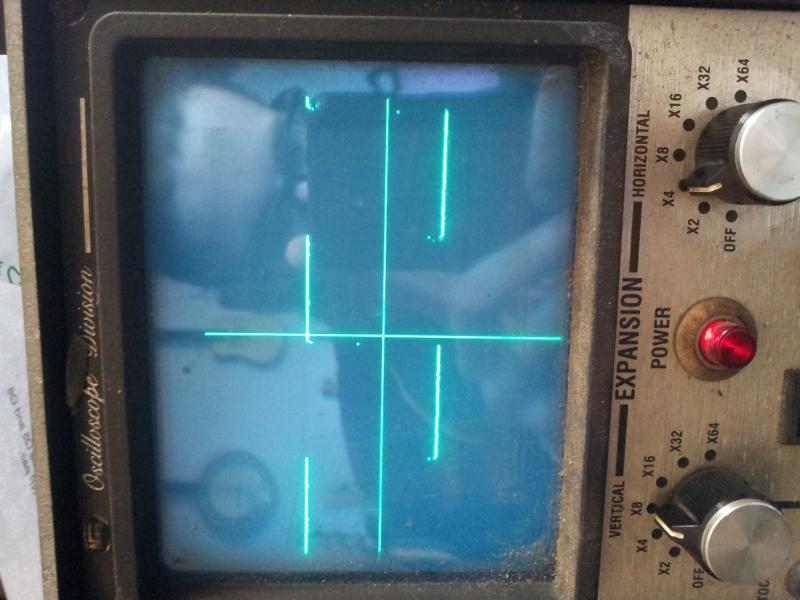

met de scoop even bekeken en maakt er een mooi iets van.

ik ben tegelijk ook bezig met 3 hele simpele 555 lfo's.

en ik heb de TTLFO kit gekocht dus die kan een dezer dagen ook in elkaar gestoken worden.

er zitten nog meer updates aan te komen, maar die komen met de foto's, eerst slapen!



[rdilago]

leuk om dit te volgen.
neem je het ook mee naar de forummeeting 21 sep?
zal wel leuk zijn dit soort projecten te bewonderen. wellicht neemt Hilltree zijn eigen modular mee, hint ;-)



[DRe]

wat is eigenlijk NO-budget

1. een synth die geen geld kost
2. een synth waarvan het budget oneindig is



[Thepope2]

hahaha no-budget staat hier voor zo min mogelijk kosten..
dat mislukt af en toe al (ttlfo gekocht) maar ik ben vandaag bezig met de behuizing en daar zal het een en ander duidelijk worden.

de meeting weet ik nog niet want ik zit met vervoer enzo.

later vandaag nog een update!



[Thepope2]

Zo, weer een update,

vandaag het hilltree filter gemaakt, de eerste test ging prima, maar de LFO's die ik eerder had gebouwd en waarmee het filter de voeding deelde, beïnvloede de boel. na de 555's te hebben verwijdert, deed het filter niets meer, maar dat ga ik morgen wel oplossen. misschien zet ik het filter wel op 15v dan is dat voedings probleem ook uit de weg.

verder heb ik vandaag de ADSR op de VCA1 aangesloten en dat werkt dus prima, ik moet alleen de VCA beter afregelen maar dat lukt me nog niet zo prima, heeft iemand een tip?

morgen ga ik het filter weer werkend maken en de VCO en de VCA in hun nieuwe woonplaats introduceren, ook ga ik kijken of ik er een voeding in kan bouwen.

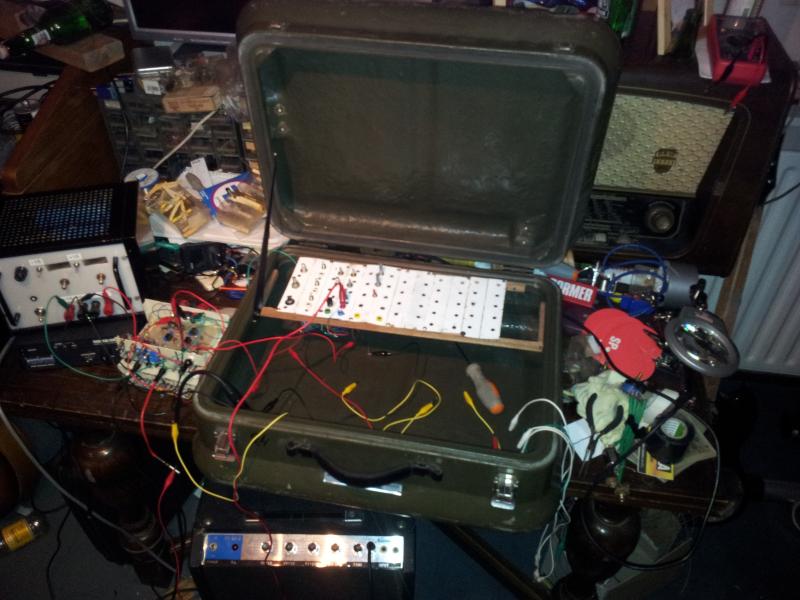

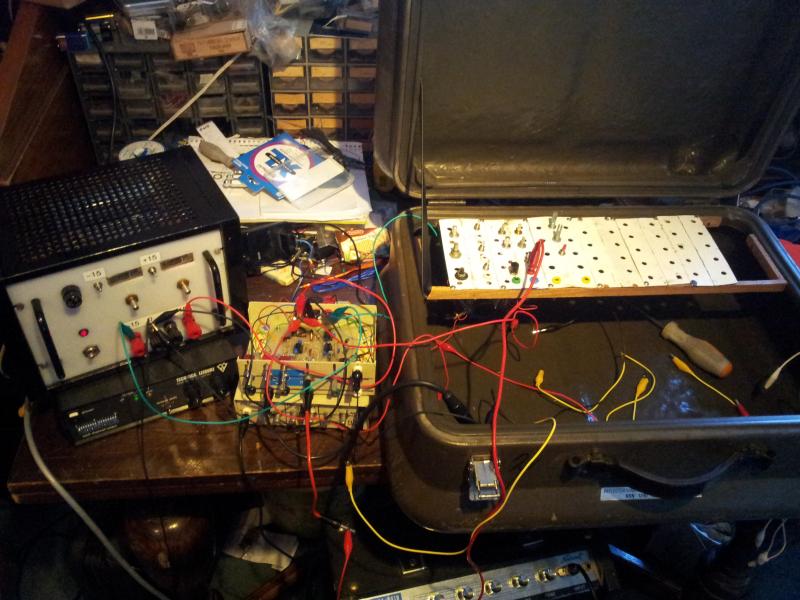

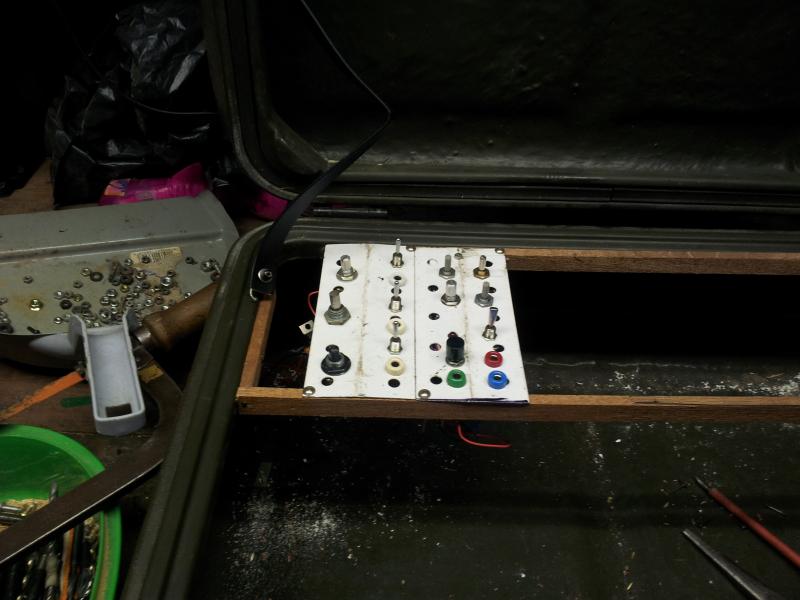

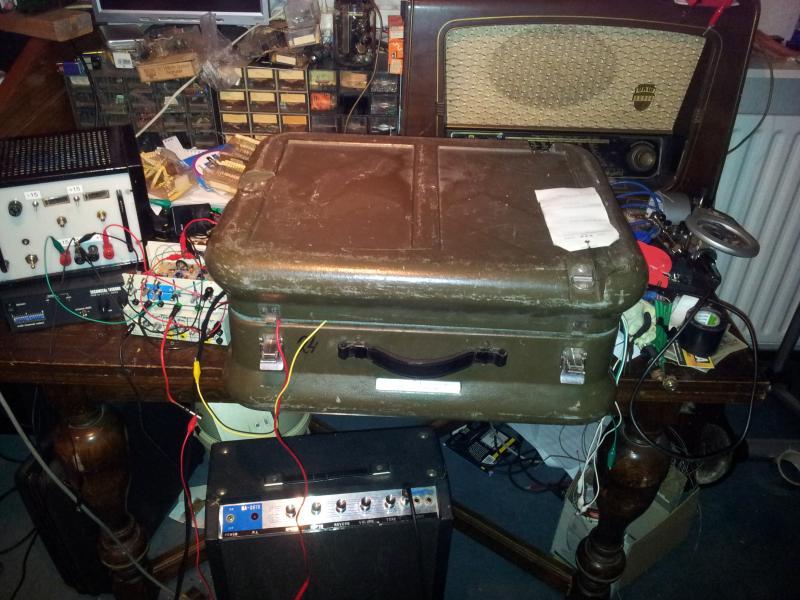

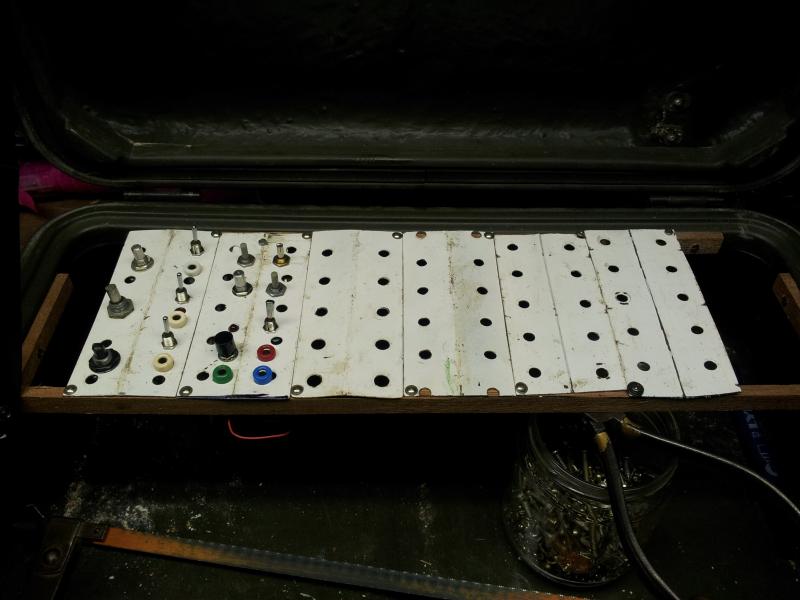

de woonplaats? zie de foto's!


Cheers
JAn



[Thepope2]

Na de Hilltree filter op 15 volt te zetten werkt deze weer prima de luxe!
maar.... ik zette de gate van mijn midi2cv op mijn adsr en wat hoor ik:
attack, decay sustain, maar geen release!

op een of andere manier gaat mijn gate na het loslaten van de toets niet weer naar nul,
kan het liggen aan welk kanaal ik gebruik of wat zijn de mogelijkheden, manual gate werkt prima, ligt niet aan de ADSR...

Cheers
JAn



[PWM]

Heb je het Gate signaal al los van de ADSR gemeten?

Wat bedoel je met: beter afregelen van de VCA? Mijne is zo afgesteld dat als initial op 100% staat externe CV signalen hem niet meer helemaal stil maken, dat gaat vanaf ong. 75%.



[Thepope2]

Er zit in deze VCA namelijk ook nog een stelpot in de behuizing. deze regelt ook iets, maar wat?
ik zal even moeten kijken vanaf waar deze stil is.

ik heb de gate ook zonder adsr gemeten, en deze blijft hoog.
bij het aanzetten van de midi2cv is hij 0, ik raak een toets aan en hij gaat omhoog. en niet weer naar beneden.

maar mijn bouwtijd krijgt weer een dauw, ik kan vanmiddag weer beginnen met werken voor anderhalve week, dus een stuk minder tijd! maar wel weer euro's om te investeren!

Cheers
JAn



[PWM]

Je kan initial van de VCA helemaal dicht zetten en dan met de trim afstellen zodat je niks meer hoort, mits dit het gewenste gedrag is uiteraard.

Met het Gate probleem kan ik je niet verder helpen. Misschien een instelling?
Heb zelf de MCV4 van Doepfer gehad, zeker niet erewacht stabiele apparaat ever..

Succes met werken!



[Thepope2]

Dat ga ik even proberen met de VCA

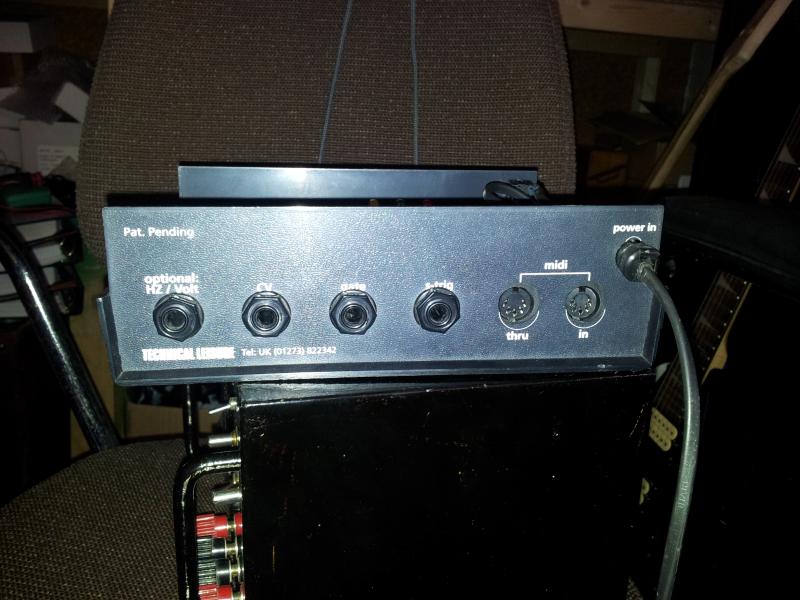

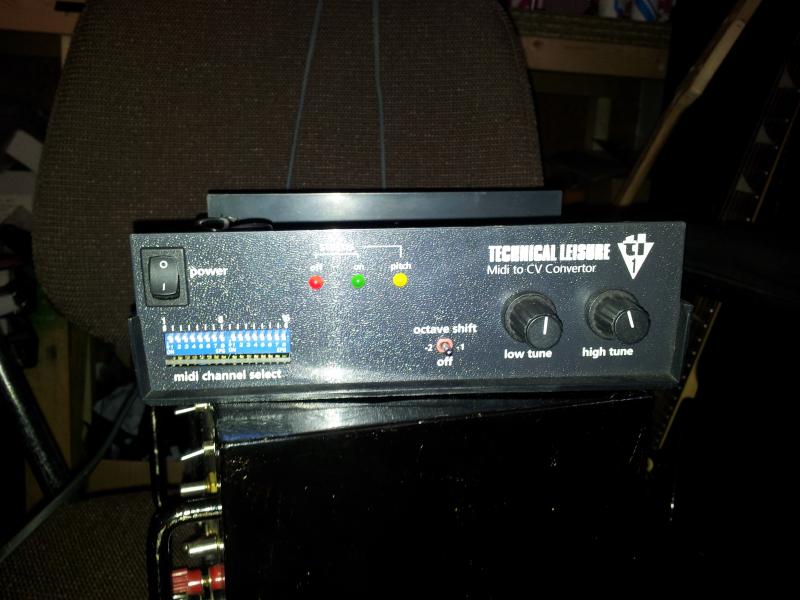

Helaas is mijn Midi2Cv niet van een groot merk, kon m geschikt krijgen maar, weet nu misschien waarom.

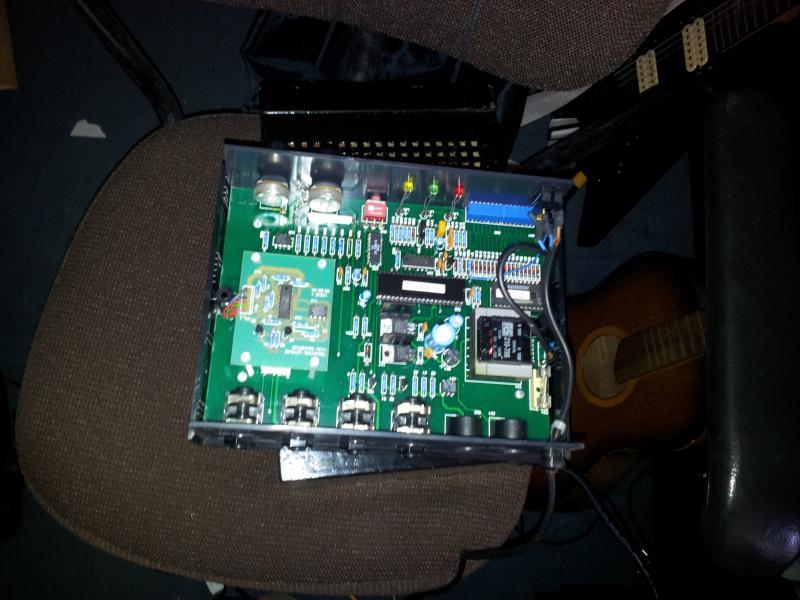

Foto's!



[PWM]

Kan je hem (factory) resetten? Misschien dat dat het probleem van de hangende Gate oplost.



[Thepope2]

Kan je hem (factory) resetten? Misschien dat dat het probleem van de hangende Gate oplost.

helaas zou ik niet weten hoe, ik heb technical leisure geprobeert een mail te sturen, maar aanezien die website al iets van een jaar "under construction"is verwacht ik daar niet veel van.

Cheers JAn



[Thepope2]

Nou, ik heb nog steeds geen mail terug van Technical Leisure, en via google kan ik ook niets vinden....

heeft iemand nog een idee?
de print ziet er aardig netjes uit, kan niet zien dat er iets fout zit ofzo....

en hoe zou ik hem anders moeten gaan doormeten?

help!
