Ik heb hier al een tijdje een MB33 liggen die ik toch wel erg graag wilde modificeren.
Vind het een leuke synth en als ik een track op dit forum post met 303 in de titel hoor ik niemand roepen: "Dat is geen echte 303!"
https://www.synthforum.nl/forums/showthread.php?t=166325

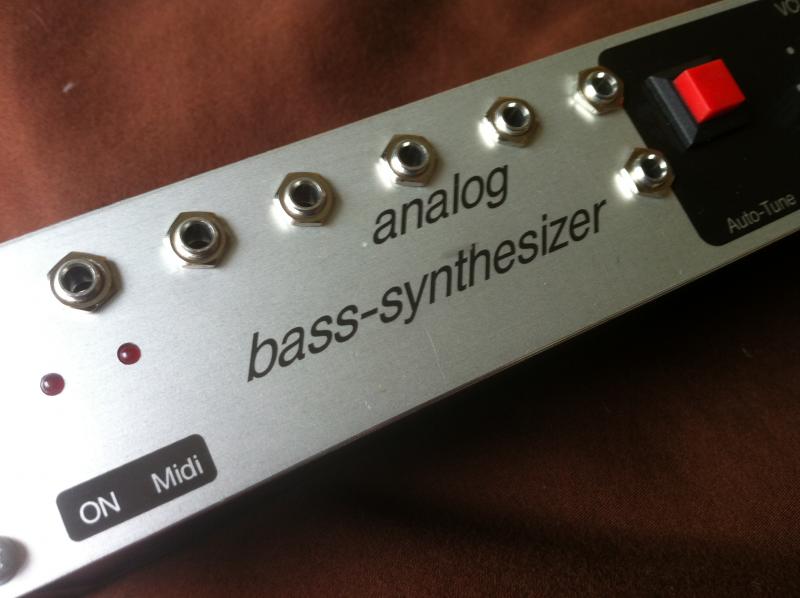

De mods die ik heb uitgevoerd:
- VCO CV, deze is inverted. Als b.v. een sequencer 5V uit stuurt is de laagste noot van de 33 hoorbaar en bij 0V de hoogste. Dit kon omgedraaid worden maar dit werd nogal omslachtig en daar heb ik een module voor in mijn modular..
- Gate
- Slide IN, doormiddel van een Gate signaal.
- Accent IN, ook doormiddel van een Gate.
- VCF CV.
- VCA CV.
- X-Mod IN, nog een Gate signaal.

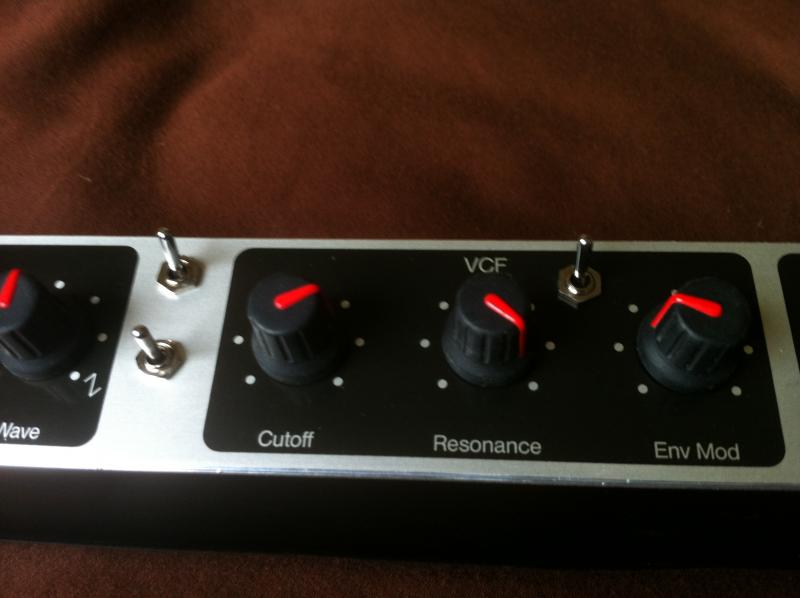

Ook heb ik drie schakelaars geplaatst voor: VCO OFF, handig bij gebruik van de Audio Input. Resonance Boost, verklaard zichzelf lijkt mij. En een X-Mod Hard/OFF/Soft switch.
Foto's:
Schema's zijn op het net niet echt te vinden maar gelukkig wel een handige hi res circuit overlay.
http://www.supersetsounds.com/wp-content/uploads/2008/11/freebass_signal-flow_final.jpg
In deze overlay heb ik ook maar mijn mods getekend.
Bekijk bijlage MB33 - Modifications_Circuit Overlay.zip
Vooral met de X-Mod ON/OFF Gate input ben ik erg tevreden.
Er zit een 4053 in de MB33 waarvan één schakelaar niet word gebruikt. Deze stuurt nu, bij een gate signaal, de VCO naar het filter. Als er geen jack in X-Mod is aangesloten werkt ie altijd mits de schakelaar op Soft of Hard staat.
