Nieuwe Prophet 600 firmware (beta1)

Ongetwijfeld interessant voor wie een SCI Prophet 600 heeft: een Fransman ontwikkelde een van nul herschreven vervangend OS voor de synth die de notoir trage Z80 processor moet vervangen. Het OS is open source en wordt op een Teensy processor board geladen, dat mits enkele kleine ingrepen in de socket van de Z80 processor geplaatst wordt.

De nieuwe firmware lost eindelijk enkele welbekende euvels van de P600 op, zoals de trage envelopes, de "steppy" filter resolutie en de gebrekkige midi implementatie. Bovendien voegt de firmware een groot aantal nieuwe functies toe. Dit alles voor de prijs van een Teensy plaatje (€25)

Jammer genoeg heb ik zelf (nog) geen P600 om dit te testen

http://prophet600.blogspot.com

1. Easy-to-install non-destructive firmware drop-in replacement of the new firmware. If
you ever find yourself pining for the old sound of your Prophet 600, you can remove
the Teensy and restore the Z80.
2. Greater resolution of many of the sound parameters with an improved refresh rate
that is making the instrument much more responsive.
3. Faster, smoother amplifier and filter envelope generators supporting four different
modes:

1. Fast Linear
2. Slow Linear
3. Fast Exponential
4. Slow Exponential
​

4. A new LFO function generator with a wider range from one cycle every <20 seconds>
to about 60Hz with four new waveforms in addition to the original triangle and square
including sine, random stepped, noise (like on the original Prophet 5, but non-
periodic) and sawtooth (ramp up)
5. Multiple keyboard modes including:

1. Poly first note priority
2. Unison (all voice) Hi-key priority
3. Unison (all voice) Low-key priority
4. Solo (one voice) Hi-key priority
5. Solo (one voice) Low-key priority
​

6. Mix Overdrive which now allows the output from both oscillators to drive the mix
VCAs A and B harder as well as the Curtis 4 pole filter resulting in new sonic
possibilities.
7. Pitch Wheel interval selection of plus/minus one octave, a minor third and a fifth
8. Pitch Wheel reassignment to the VCF and Volume or off
9. Modulation wheel intensity setting from Maximum to Medium to Minimum
10. Full Midi In control including:

1. Amp and Filter velocity sensitivity with an external keyboard controller
2. Continuous Controllers (CC) of all sound parameters
3. Program change (PC) to choose current preset
​

11.A new and improved tuning procedure
12.Chromatic and free Oscillator course pitch control
13.Plus/Minus setting for Oscillator Fine Tune and Filter Envelope amount for Poly Mod
and Filter
14.Assignable, Random And Up/Down Arpeggiator
15.Debounce feature that prevents unintended retriggering caused by the old keyboard



[fourier]

Is er iemand die dit al heeft ingebouwd? Ben erg benieuwd hoe moeilijk/makkelijk het is om in te bouwen.



[MacGyverGear]

Heb de Teensy ook besteld.. Voor zover ik het begrijp kan ie gewoon in de IC voet waar nu de Z80 chip geplaatst is..
Dat soldeerwerk is het lastigste denk ik.



[fourier]

Is het veel soldeerwerk? Ik kan heel goed kabels solderen



[MacGyverGear]

Dit is de Teensy

en dit hieronder moet em worden als ik het goed begrijp

Heb gisteren ergens op de site waar de firmware ook stond toch wel lekkere snappy dingen qua envelopes gehoord.. kan het alleen nu nergens meer terugvinden..



[fourier]

Ziet er niet heel erg moeilijk uit. Ik zie her en der 3 kabeltjes gesoldeerd. Laat ik nou net goed zijn in kabels solderen

Is dat alles of mis ik iets?



[MacGyverGear]

Ziet er niet heel erg moeilijk uit. Ik zie her en der 3 kabeltjes gesoldeerd. Laat ik nou net goed zijn in kabels solderen

Is dat alles of mis ik iets?

Dan nog de vernieuwde firmware erop knallen via USB.. die gratisch te downloaden is
Voor zover ik het begrijp.. that´s all

Moet er nog induiken maar zag dat forumlid jgeers01 ook de Teensy heeft besteld.. Wellicht volgen er nog meer.. en samen weten we een heleboel



[fourier]

Ik wacht jullie ervaringen even af voor ik er aan begin. Heb de software al gedownload. Zal morgen ook zo'n boardje bestellen.

Is Pieterfloris.nl goed en goedkoop of moet ik nog even rondshoppen?



[MacGyverGear]

Ik wacht jullie ervaringen even af voor ik er aan begin. Heb de software al gedownload. Zal morgen ook zo'n boardje bestellen.

Is Pieterfloris.nl goed en goedkoop of moet ik nog even rondshoppen?

2 euro verzenden en 27 euro voor die chip.. valt wel mee toch.. da´s waar je op uitkomt bij Pieterfloris.nl

Vind ook niet echt heel veel adressen op internet voor die Teensy++ .. kom je al weer snel uit in de USA.. wel goedkoper maar dan komt de shipping vaak weer akelig dicht in de buurt van hetgeen wat je besteld..



[fourier]

Ik heb hem net besteld. Ik heb hem wel mbv Tracking laten versturen. Vind 't altijd wel link.

BTW Hoe kun je die software er opkrijgen? Ik zit op Mac OSX btw.



[MacGyverGear]

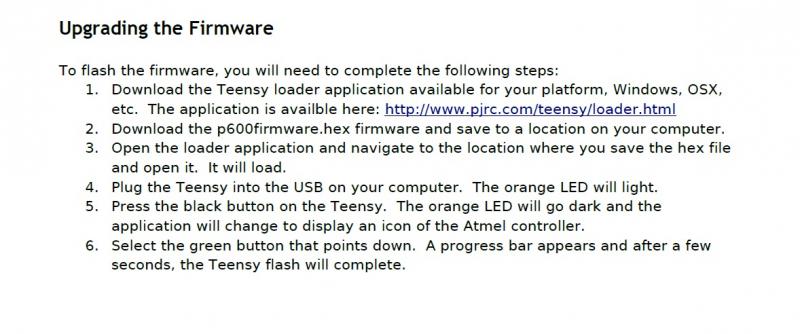

Net even in de manual gecheckt.. die samen met de firmware in het zipje zit.. ´t staat echt allemaal duidelijk omschreven zoals Revok al zei en... zowel PC als Mac vriendelijk



[fourier]

Ziet er simpel genoeg uit. Moet zelfs mij lukken. Komende week maar eens mee aan de slag!



[MOTIFFF]

Erg goed van Fransman.



[MacGyverGear]

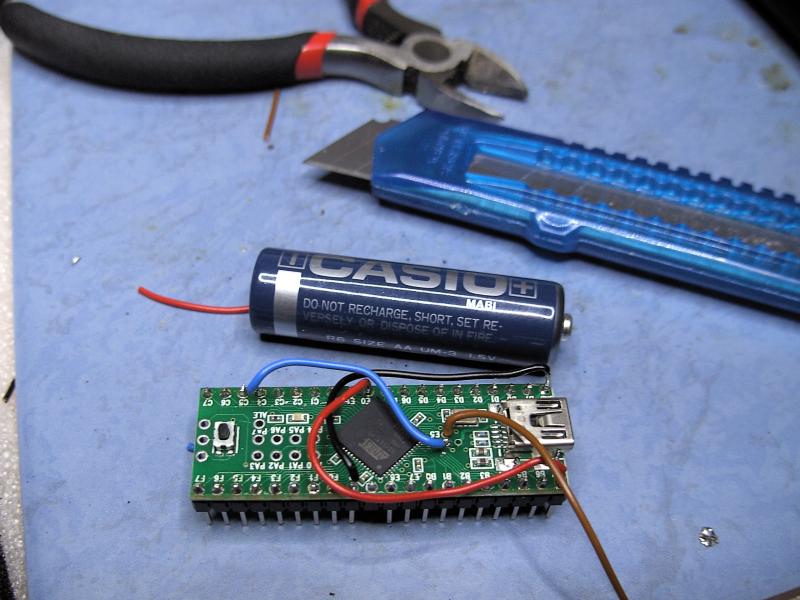

Heb het aan de praat.. maar jeumig wat is die Teensy klein in het echt Heb er als vergelijking een penlite naast gelegd. Als je verziend bent raad ik je aan ff een loep of een goeie leesbril te gebruiken..

Installeren was redelijk simpel.. je moet gewoon de manual goed doorlezen.. 't staat er goed omschreven.
Dacht in het begin na het installeren dat ie behoorlijk in de war was..de led gaf allemaal rare tekens achter elkaar.. maar na enig onderzoek bleek dat dit de welkomst message was, die op het 2 cijferig leddisplay in hoog tempo werd afgevuurd in lichtkrant modus..
Ook bij het selecteren van de functies kan het in het begin onduidelijk zijn maar als je een beetje je best doet kun je er idd de bedoelde functie uit ontcijferen en is het zeker een handig geheugensteuntje aangezien elk cijfer van het nummerieke toetstenbord compleet nieuwe functies heeft gekregen

Heb al ff lopen pielen.. wel veel verbetering in de envelopes.. maar nog steeds een heel klein beetje attack ofzo..
Wel stukken sneller.. de decay is echt megasnel nu en ook meerdere envelope mode's (fast, slow etc..)
De pot voor envelope depth op het filter heeft nu ook mogelijkheid polariteit om te draaien net als op de Polysix. Op 5 (12 uur) staat ie dus op 0, draai je em naar 3 is je attack dus een decay.. enzovoort...
Ook velocity via midi en de Cut off heeft met de resonance open nagenoeg geen stepping.. en nog veel meer.. ga nog ff lekker verder spelen



[fourier]

Gaaf hoor . Ik krijg morgen de Teensy binnen. Weet niet of ik het al aandurf om morgen te gaan knutselen maar je hebt me vertrouwen gegeven dat het te doen is.

Hoe lang ben je er al met al mee bezig geweest?!



[Ophidian]

Als je echt nog nooit een relatie met een soldeerbout hebt opgebouwd, is dit dan ook nog wel te doen? Of toch even een iets minder groene dude erbij halen?



[fourier]

Als je echt nog nooit een relatie met een soldeerbout hebt opgebouwd, is dit dan ook nog wel te doen?

Ik vind het maar een afstandelijk, heet en stijf ding. Geen relatie voor mij



[MacGyverGear]

Als je eraan gaat beginnen.. goed gereedschap is het halve werk. maar als je nog nooit een soldeerbout vast gehouden hebt en trilt van de zenuwen.. niet doen

De 2 draadjes (bruin en blauw) bij het SMD component liggen hooguit 2 mm uit elkaar, een niet al te grove soldeerbout is dus aan te raden.
Zoals eerder vermeld een goeie leesbril kan ook geen kwaad maar nog beter een soldeerloep, ik schrok behoorlijk toen ik de tweeny mini zag
Neem ook niet te dik draad.. kon toevallig wat van mijn werk meenemen en dat kwam goed uit
Oh.. en een fijn kniptangetje is ook een vereiste. Die heb je nodig om de pin door te knippen die op de plek waar je de bruine draad (op mijn foto) in de IC voet stopt.

Ben er zelf niet meer dan 2 uur mee bezig geweest denk ik.. alles nog ff goed doornemen op m'n gemakkie.. de Prophet alvast openhalen.
Oh eh.. het is aan te raden je toetsenbord uit de Prophet te halen voordat je de chip uit de IC voet haalt.. de ruimte daarbinnen is nogal beperkt.

Als je eraan gaat beginnen, neem de tijd.. en zoals ik al zei.. goed voorbereiden.

Natuurlijk nog een hele diepe buiging en lots of respect voor de initiatiefnemer van deze upgrade: Minisystem



[jgeers01]

.. maar nog steeds een heel klein beetje attack ofzo..

Mooi dat het goed bij je werkt. Heb je de attack met diverse envelope-modes vergeleken?

Hebben je presets de upgrade goed overleefd?



[MacGyverGear]

Heb zowel met de linear als exponentional fast envelopes geprobeerd.. 't is heel minimaal die attack dat wel maar gewoon niet zo direct als een Juno 60 envelope bv.. de Decay is wel zeer oké nu

De presets die ik had zelf had waren er ongeveer 3 en die hadden nu sowieso anders geklonken.. En nee die hebben het dus niet overleefd.. maar geen ramp.

Had snel ff 3 partijtjes opgenomen met geluiden die gebruik maken van een korte decay.. Baslijntje en 2 nog 2 dingetjes met wat fx.. beetje gespeeld met de knoppen..

btw.. had jij de jouwe ook al binnen/ingebouwd?



[MacGyverGear]

Vergeet het experiment hierboven.. Heb nog wat lopen stoeien met de instellingen..
Ben echt overtuigd.. dit is echt een ontzettend lekkere synth geworden
