Yamaha YC-25D

[christopher]

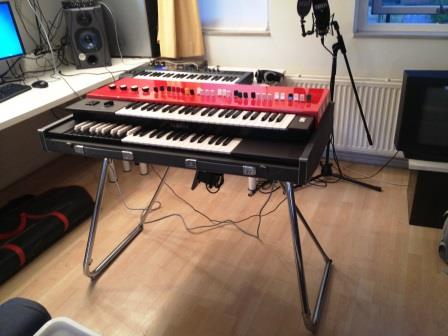

Beste synthforumleden, ik heb onlangs een Yamaha YC-25d combo aangeschaft. De verkoper gaf al wel aan dat er geen geluid uit komt; maar omdat hij er van binnen en buiten erg goed uit zag, vond ik het een gokje waard om deze orgel toch te kopen.

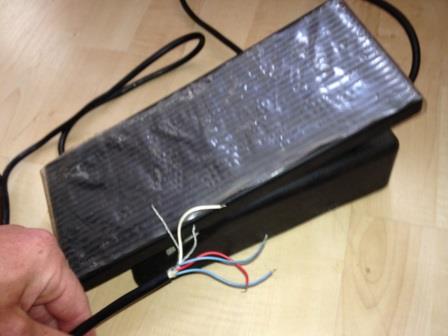

Bij de Yamaha YC-25d zit een volumepedaal. Bij mij blijkt deze niet aangesloten te zijn. Na wat gegoogled te hebben, zou het goed mogelijk kunnen zijn dat dit de oorzaak is, dat er geen geluid uit komt.

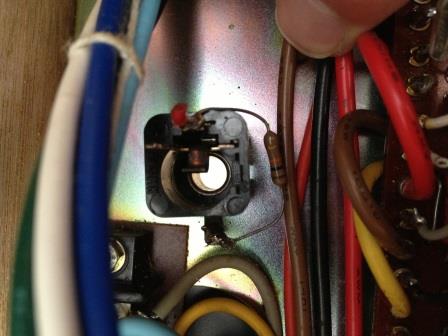

Nu heb ik hem open geschroefd, en zie ik op het powerboard wat ´lege´ pinnetjes. Het is mij alleen volstrekt onduidelijk welke draadjes op welke pinnetjes gesoldeerd moeten worden.

Wie kan helpen? Heeft iemand misschien foto's van de binnenkant van een YC-25D?



[Rigo]

Niet direct een service manual te vinden, wel voor het modelletje hoger ... misschien zijn er genoeg overeenkomsten ?

http://manuals.fdiskc.com/tree/Yamaha/Yamaha YC-45D Service Manual.pdf

of alternatief

http://www.glitchscience.com/manuals/Yamaha YC-45D Service Manual.pdf

Bij de SK serie is het zo dat er in de lagere modellen PCBs ontbreken, of maar gedeeltelijk zijn voorzien zijn van componenten.
En het ontbreken/niet aangesloten zijn van het volumepedaal geeft ook bij de Electone C605P een veel te laag volume. In principe kan er ergens een diode in gesoldeerd worden om dat te fixen ...



[Meizo]

Ik heb ook 'n YC-25D (met genoeg gebreken om niet echt functioneel te zijn), maar er is geen volumepedaal nodig om geluid eruit te krijgen voor zover ik weet. Onderstaande site noemt 'm ook niet als volumepedaal-behoeftig: http://www.combo-organ.com/spares_and_repairs.htm#YCTV



[christopher]

@RIGO, bedankt voor manual. Ik had hem idd al gezien van de YC45d.

@Meizo, ik zie dat mij bij de draden naar de output eveneens niet aangesloten zijn. Dat is dus het probleem.

De vraag wordt dus: waar moet ik de output op aansluiten?



[christopher]

Inmiddels opgelost! Paar draadjes met elkaar verbonden en het schema van de YC45d er bij gehouden. Bedankt!



[Exoterrestrial]

En dan nu een demooootje posten!

Cheers,
Exo.
