Multivox MX-880 schema's gezocht

[PWM]

Hoi Allemaal,

Ik ben dus opzoek naar de schema's van dit prachtige apparaat.

Alvast mijn dank!



[Vic]

Hier kom je een heel end mee hoop ik

http://users.telenet.be/VicR3/multivox/MultivoxMX-2000-SM.pdf

Als ik het goed begrijp heft de mx2000 een 2de vco, voor de rest nagenoeg hetzelfde.


Wat is er aan de hand met je mx880?



[PWM]

Bedankt Vic!

De LFO is stuk.. geen probleem, dat Vix ik hopelijk zo

Ook kan ie, mijns inziens wel een paar mods gebruiken.. ( Eerst de 606 afmaken..)

Nogmaals dank! Ik koop de MX-880 schema's waarschijnlijk nog wel. Ik zal ze t.z.t. inscannen (lees iemand met een scanner vinden) en hier posten.



[PWM]

P.S. De 880 heeft ook 2 VCO's!!



[Vic]

Zijn ze helemaal gelijk dan ?

Wat zijn de verschillen ?



[PWM]

Volgens wikipedia zijn ze hetzelfde.
http://en.wikipedia.org/wiki/Multivox



[PWM]

De LFO is ondertussen (tijdelijk) gerepareerd.
De LFO Frequentie pot zat vol troep. Ik verdacht deze dus van niet goed functioneren.

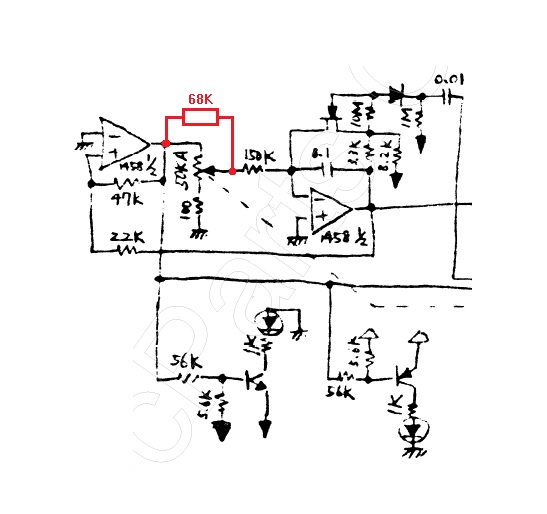

Na het schoonmaken en doormeten deed ie het helaas nog niet. Nu heb ik een 68K weerstand tussen de W en de CW van de pot gesoldeerd (zie afbeelding) en de LFO functioneert (bijna) naar behoren.
Het gekke is dat de Frequentie pot het nu ook weer "gewoon" doet...
Iemand een suggestie?




Het enig verschil tussen de MX-880 en de MX-2000 is trouwens een sticker waar MX-880 op staat



[Vic]

Na het schoonmaken en doormeten deed ie het helaas nog niet. Nu heb ik een 68K weerstand tussen de W en de CW van de pot gesoldeerd (zie afbeelding) en de LFO functioneert (bijna) naar behoren.
Het gekke is dat de Frequentie pot het nu ook weer "gewoon" doet...
Iemand een suggestie?

Ja ik ken het fenomeen, het kan lijden tot een zoektocht waar je gek van wordt.


Een versleten pot die je schoonmaakt kan soms weer goed meten met de multimeter.
Van zodra je hem weer in ciquit duwt en er dus een kuthaartje meer stroom door de pot moet doet ie het niet meer.

In dit geval is een parallel weerstandje al voldoende om het ciquitje weer te laten werken en de pot heeft er weer invloed op.

Het is heel zeldzaam dat gebeurd. Als je het niet in de gaten hebt dat dit kan gebeuren dan begin je bij de pot, zoek je je Eigen helemaal debiel bij de rest om weer bij de pot uit te komen.



Een multimeter alleen is maar 99.99% betrouwbaar bij het uitmeten van een pot



[PWM]

Het is heel zeldzaam dat gebeurd. Als je het niet in de gaten hebt dat dit kan gebeuren dan begin je bij de pot, zoek je je Eigen helemaal debiel bij de rest om weer bij de pot uit te komen.

Het verhaal van mijn dag gister..
Ik heb er een uiteindelijk een trimpotje tussen gezet om hem zo goed mogelijk af te kunnen stellen.

Ik ben toch nog niet 100% tevreden, de twee uiterste einden van de pot functioneren niet meer en als de pot nu helemaal dicht staat stopt de LFO helemaal.
Geen ramp, maar liever niet. Ooit gaat ie weer open voor modificaties, voor nu werkt ie prima. Het is een mooi instrument!
