Roland SH 101 defect CPU ?

[subselector]

Ik heb hier een Roland SH 101 met een defect die ik probeer te achterhalen, waarvan ik denk dat het om een defecte CPU gaat.
Het sequence en arpeggiator gedeelte werkt niet en ook het toetsenbord gedeelte trigggerd geen toon. Wel werkt het toetsenbord als ik een keytranspose doe.
Hierop kan ik uitmaken dat het toetsenbord wel goed functioneert.
Als ik 'm via cv in trigger dan kan ik wel noten spelen.
Wie is dit eerder tegengekomen of kan mij misschien wat op weg helpen met dit defect.
Thanks



[Vic]

Ik zou schakelaar s7 eens goed nakijken als ie dood genoeg is zou je jou symptomen kunnen hebben, de externe gate zou wel werken, die loopt via een andere lijn/transistor.



[subselector]

Ik heb s7 nageken en is idd. dood.
Vic je krijgt een virtueel biertje van me
Ga kijken of ik 'm schoon en werkend kan krijgen

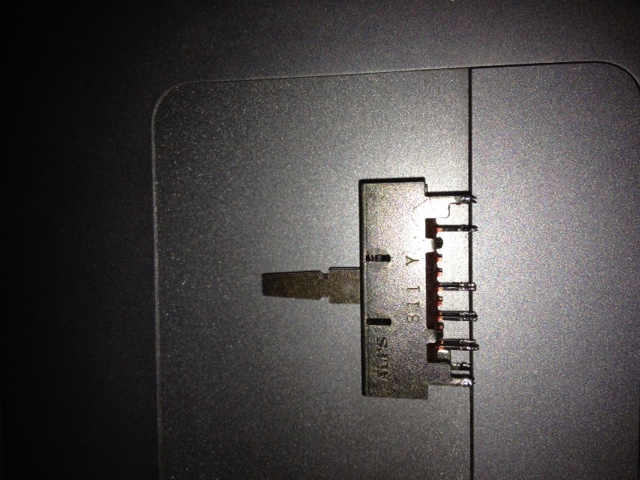

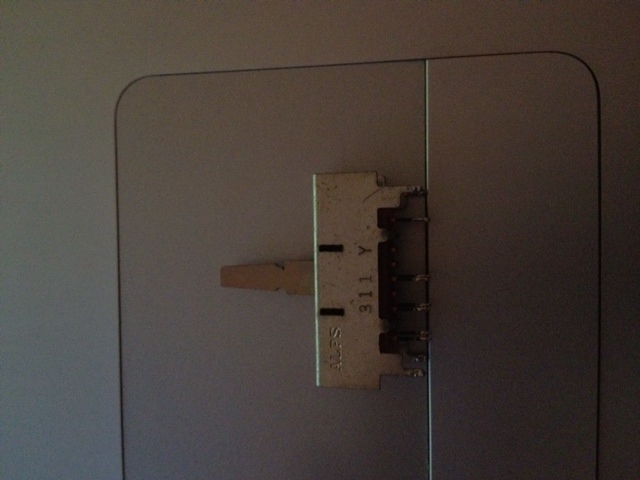

Of zijn deze ALPS 311 Y 3weg schakelaars nog ergens te verkrijgen ?



[Enzo.F]

http://vintageplanet.nl



[Enzo.F]

ben er bang voor...

SH-101 SYNTHESIZER SH101

INPUT
RL-13449611 Jack Input 2.5mm - Modulation, CV/Gate . . . . . . . NOS 1.95
RL-13449706 Power Supply Input - HEC-0470-01-230 . . . . . . . . NOS 2.48
RL-13449706 Power Supply Input - HEC-0470-01-230 . . . . . . . . NOS 2.48

IC
RL-15159105F0 MB84013B - replaced by RL-15159105T1
RL-15159105T1 TC4013BP - Dual D-Type Flip-Flop . . . . . . . . . * NOS 2.30 TC4013-BP
RL-15159114 TC4052BP - Dual 4-Ch Multiplexer . . . . . . . . . . NOS 2.15 TC4052
RL-15179136 TMP80C49P-6-7301 - MASK ROM CPU . . . . . . . . . . Obsolete
See replacement below.
VP-15179136 uPD8049C-6-7301 - CPU replacement kit * . . . . . . N 36.75
* This replacement requires a certain level of technical
experience, because modifications are needed to the
power supply lines for the CPU. Instructions and parts
are supplied with the CPU. NOTE: Not to be used if you
want to run the SH-101 on batteries!
RL-15189136B0 M5218L - replaced by M5218AL (15189250) M5218-L
RL-15189250 M5218AL - Dual Low-Noise Op Amp . . . . . . . . . . N 1.15 M5218-AL
RL-15189119 TL062 - Op Amp . . . . . . . . . . . . . . . . . . . NOS 0.50 TL062CN
RL-15189146 IR9022 - Dual Op Amp . . . . . . . . . . . . . . . . NOS 2.48
. . . . . . . . . . . . . . >25 NOS 1.50
RL-15229801 IR3109 - VCF . . . . . . . . . . . . . . . . . . . . Not today

PIC RL-2345012500 Terminal Battery Plate (+) . . . . . . . . . . . . . NOS 1.45

KEYBOARD
PIC VP-KY-751A White Key A . . . . . . . . . . . . . . . . . . . . n.a. 22575134
VP-KY-751BE White Key B/E . . . . . . . . . . . . . . . . . . . n.a. 22575135
VP-KY-751CF White Key C/F . . . . . . . . . . . . . . . . . . . OR 7.95 22575136
VP-KY-751D White Key D . . . . . . . . . . . . . . . . . . . . n.a. 22575137
VP-KY-751G White Key G . . . . . . . . . . . . . . . . . . . . OR 7.95 22575138
VP-KY-751C+ White Key C (end key) . . . . . . . . . . . . . . . n.a. 22575139
VP-KY-751# Black Key . . . . . . . . . . . . . . . . . . . . . OR 6.50 22575140
When any of the above keys is no longer in stock,
you can replace them with the weighted version.
See D-50 or JX-10

succes!



[subselector]

ben er bang voor...




succes!

Staat er niet tussen toch ?



[Enzo.F]

nope. Maar er zijn meer sites die in NOS en New en Old Refurbished spul handelen. Weet allee niet zo waar.



[Enzo.F]

Ik kwam deze tegen... Is dit de switch die je zoekt??

http://www.ebay.com/itm/Roland-MSQ-...620?pt=US_Other_Pro_Audio&hash=item4ad05a8ec4



[elektrovolt]

die 101 parts kunnen best lastig te vinden zijn. ben al een paar jaar op zoek naar een bender pot en switch, niet te vinden. 707 faders ook niet...



[PWM]

Maar die schakelaar die Enzo post is nou juist een nog vrijelijk te verkrijgen onderdeel.
Kijk eens bij musikding, volgens mij hebben ze hem daar voor een stuk minder dan $10.



[Enzo.F]

http://synthrepair.com



[subselector]

Dank voor de info heren
