SEM clone diy?

[etaoin]

Ik heb er 2N5172's in zitten. Het viel me alleen op dat hij warmer wordt dan VCO1. Je voelt de warmte aan de soldeerzijde. Dus ik denk dat ik toch iets verkeerd heb zitten. Vanavond maar weer verder zoeken.

Env 2 deed het overigens ook zonder fixes, dus ik denk dat die voedingslijnen in de VCO's en die twee rondom de 723 de enige waren.



[etaoin]

Hoeveel pech kun je hebben met een paar transistors? Twee defecte 2N5172 (nieuw besteld) en een defecte 2N3906 uit eigen voorraad... maar VCO2 doet het nu ook, en daarmee de hele SEM.



[demian]

Vet! :-)



[ambi-j]

dat is geweldig nieuws
je bent een doorzetter etaoin

heb je die 2n3905's vervangen door 2n3906?
lukt dat, het schijnt dat die een verschillende versterkingsfactor hebben heb ik mij laten wijsmaken

stilaan tijd om aan de definitieve versie te denken
buiten de fixes, wat zijn de wensen ivm componentenkeuze zoals bij voorbeeld trimmers,connectoren e.a.

wie voelt er zich geroepen om het potboard te ontwerpen, ik heb te weinig tijd om dit in een redelijke termijn te
doen (zal bij mij iets voor de winter zijn)



[etaoin]

Ik heb inderdaad 3906'en erin zitten en daarmee werkt hij. Of hij 100% origineel klinkt kan ik niet beoordelen. Voor de FETs gebruik ik 2n3819's.



[demian]

Mocht je nog zin en tijd hebben om een demo'tje te maken etaoin, ik lust er nog wel eentje.



[etaoin]

De opties zijn een beetje beperkt, ik heb een minimum aantal pots rechtstreeks aan de print hangen om hem te testen, maar het meeste staat gewoon vol open doorverbonden, dus de opties qua control zijn wat beperkt...



[etaoin]

Dit is 2 VCO, eentje saw, de ander pulse, met LFO op de PWM. Maar zonder mod pots en zonder PW pot, dus de PWM zit in een hele beperkte range en de modulatie is 100%.



[etaoin]

En ehm... iets met 2 VCO's.

De env -> vcf staat dus ook vol open. Het zijn wel demo's van extremen voorlopig, want er zitten gewoon draadjes tussen de outputs en de inputs, ipv pots



[etaoin]

Oja, en ze zijn nog niet afgeregeld uiteraard.

Wel behoorlijk stabiel heb ik het idee. Ik had gisteravond de twee VCOs gelijk gezet (op het gehoor), en toen ik hem vanmorgen aan deed had ik eerst even het idee "doet die tweede VCO het nou weer niet?" omdat ze nog steeds helemaal gelijk waren vanaf power-on.



[PWM]

Lekker bezig Etaoin!

Ik zit helaas nog steeds met sluiting. Heb ondertussen alle baantjes en eilandjes drie keer gezien maar kan niks geks ontdekken..



[ambi-j]

hou de moed erin PWM de print op zich zou geen sluitingen mogen hebben anders zou etaoin zo ver niet geraakt zijn
misschien ook een defect component? wat heb je er al op zitten?



[PWM]

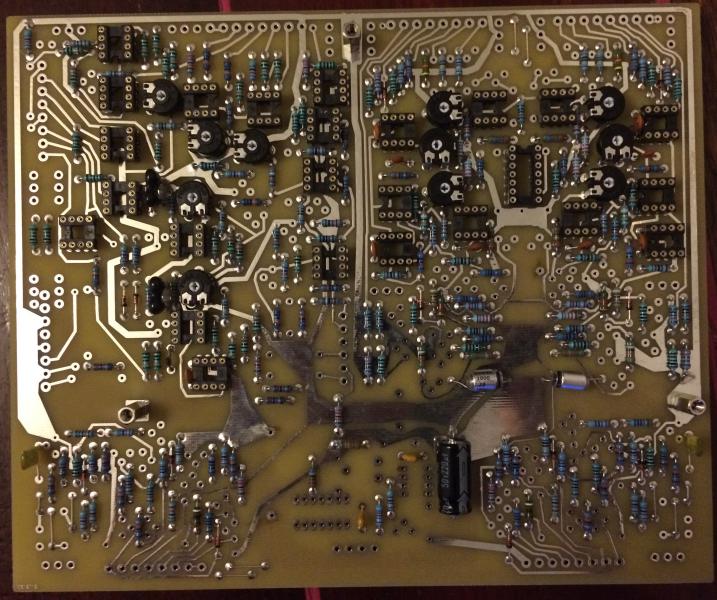

De diodes, Weerstanden (alleen de matched 100k's nog niet), IC voeten, trimpots en de condensatoren zitten erin. Het enige component wat een directe sluiting kan veroorzaken tussen de +15V lijn en 0V lijkt me de ontkoppel elco en die is er alweer uit.



[PWM]

Voor wat het waard is.



[ambi-j]

enkele cuts in banen van de +15 beperken al aanzienlijk je zoekgebied
de dikke driehoekige baan die langs rechts onder ic A 12 gaat levert alle +15 aan vcf en vca.
en de vcos kan je apart loskoppelen 2 dikke banen aan de achterkant die vertrekken vanaf de 1n styroflex caps

en zo verder zoekgebied verkleinen



[PWM]

Ja het lijkt erop dat ik er niet aan ontkom..



[ambi-j]

had achteraf bezien toch best direct voor standaard pool met soldeermask ipv naked proto gekozen, is wel wat duurder, maar dan was de kans op dit soort problemen een stuk kleiner
ik zal zeker de afstanden tussen tracks en pads nog eens controleren en eventueel aanpassen op de definitieve,
eventueel de banen iets dunner nemen zijn nu meestal 0.80 wat al redelijk breed is, maar ja, ik hou wel van brede banen omdat ik dikwijls zelf ets en als je een laserprintfilm als master gebruikt is dat wel veiliger om geen onderbroken banen te hebben, kwestie van gewoonte



[PWM]

wie voelt er zich geroepen om het potboard te ontwerpen, ik heb te weinig tijd om dit in een redelijke termijn te
doen (zal bij mij iets voor de winter zijn)

Ik zou dit graag doen. Of ik er al heel snel aan toe kom..?

Ik bedacht me dat een 5U frontpanel misschien wel een goed idee is. Zo kunnen ze en in een modular gehanegen worden maar is ie ook lekker op maat voor een externe behuizing.
Yay or nay?



[etaoin]

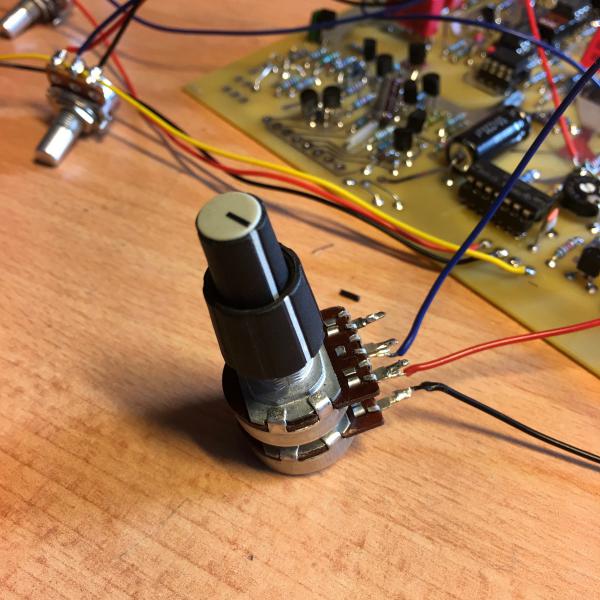

Mijn 47k log pots zijn inderdaad lineair genoeg met een 'patch' weerstand. En behoorlijk origineel in de looks...



[PWM]

Das best een mooie knop zo inderdaad!
