SEM clone diy?
- Thread starter barn
- Start date
Ja ik begin ook het vermoeden te krijgen dat het iets anders is (i.e. een defect onderdeel). Omdat de pinouts allemaal anders zijn heb ik die al getriplechecked maar daar helaas ook niks gevonden.
ambi-j
synthveteraan
eilandjes en banen liggen dikwijls dicht bijeen, het inputprogramma van eurocircuits rekent dit uit, ik denk dat ik ergens op 0.2mm zit dit kan een probleem zijn zonder soldeermasker
de definitieve versie krijgt hoe dan ook een soldeermasker en de juiste opdruk uiteraard
de definitieve versie krijgt hoe dan ook een soldeermasker en de juiste opdruk uiteraard
Laatst gewijzigd:
j.baars
vintage eigenheimer
- Lid sinds
- 22 februari 2005
- Berichten
- 12.349
de mijne gaat gewoon tuimelschakelaars gebruiken.
3 standen on/off/on
en een extra 22k weerstand naar de potmeter.
dan krijg je een ext in die in combi met de lfo of envelope generator werkt.( of afzonderlijk).
3 standen on/off/on
en een extra 22k weerstand naar de potmeter.
dan krijg je een ext in die in combi met de lfo of envelope generator werkt.( of afzonderlijk).

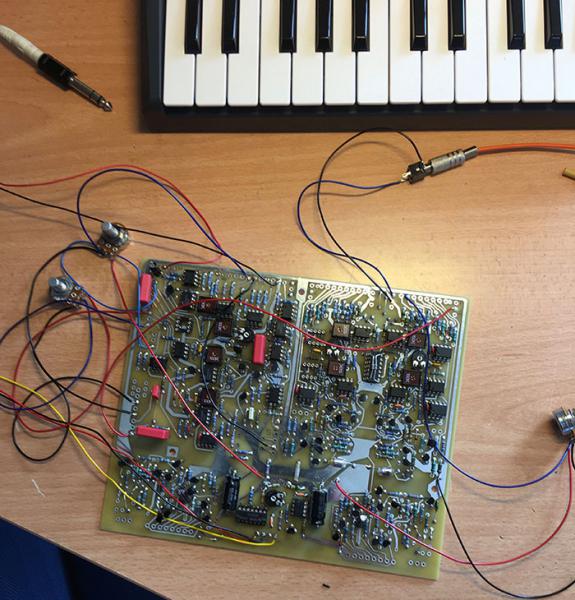

Geen idee, bij gebrek aan echte sem. Maar hierbij het voorlopige resultaat (zonder env dus nog).
ambi-j
synthveteraan

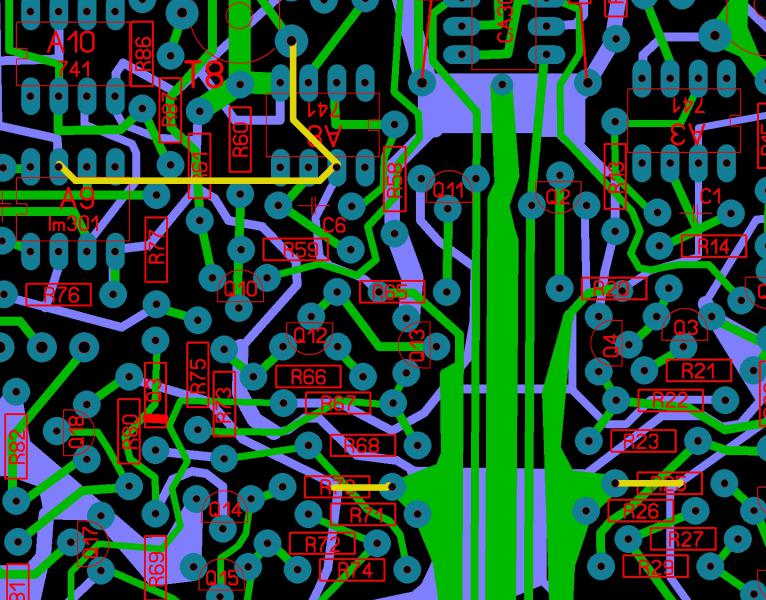

als je de voedingslijnen op in het SP50 bestand aanklikt met de test funktie kan je die volgen en zal je merken dat deze stervormig vanuit de voeding naar de verschillende deelschakelingen lopen, zo hoort het, goed van Tom.
dit maakt dat je ze kan doorsnijden op een aantal strategische plaatsen waardoor de zone die je moet checken kleiner wordt
Dat is, nu ik alle +15V en 0V banen grondig heb nagelopen, helemaal zo'n gek idee nog niet.
j.baars
vintage eigenheimer
- Lid sinds
- 22 februari 2005
- Berichten
- 12.349
ambi-j
synthveteraan
klinkt echt goed, de filter is echt sem, de osc kan ik iets moeilijker beoordelen
schitterend etaoin
schitterend etaoin
Ik heb in ieder geval een defecte 5172 in de Env, dus ik heb niet zo'n frisse set gekregen van Newtone denk ik...
Env 1 up and running. Ik had tegen beter weten in lin potmeters gekocht terwijl ik eigenlijk wel weet dat ik log moet hebben, wat nu extra bewezen is
Env 1 up and running. Ik had tegen beter weten in lin potmeters gekocht terwijl ik eigenlijk wel weet dat ik log moet hebben, wat nu extra bewezen is
ambi-j
synthveteraan
T1 gaat naar de leddriver op het potboard
U8 eindigt op het potboard
U8 eindigt op het potboard
ambi-j
synthveteraan
Q15 hangt met emitter aan de ground en de collector richting +15 zie ik 2 weerstanden in serie 470 ohm en 1k
bovendien zitten daar parallel nog eens 2 1k weerstanden in serie in de buurt van de base van Q18
samen minder dan 1k, als ik mij verstaanbaar uitdruk
ik vind dat vrij laag
hangt misschien af van de gebruikte transistor origineel is die 2n5172
bij mij wordt die daar ook wel een beetje warm maar niet abnormaal
ambi-j
synthveteraan
effe datasheets gecheckt
die 2n5172 kan collectorstromen aan tot maximum 500mA typical 300 mA
een 2n3904 bijvoorbeeld heeft als absolute maximum 200mA typical 100 mA
die 2n5172 kan collectorstromen aan tot maximum 500mA typical 300 mA
een 2n3904 bijvoorbeeld heeft als absolute maximum 200mA typical 100 mA
