Een tijd geleden had ik met een gitarist en basspeler een discussie over een simpele jFET topbooster/pre-amp met de eigenschappen van een vacuumtube.
De bekendste kastjes waar bijna "magische" eigenschappen aan worden toegedeeld, zijn onder andere de echoplex en de alembic stratoblaster.
Deze reageren organisch op het ingangs- signaal en versterken het signaal met een maximum van 12 dB .
Sommige frequenties worden benadrukt en de jfet geeft een buisachtig vintage geluid.
Bij de hogere topboost gaat het geluid zelfs licht in de overdrive, en treed een zwakke compressie op.
Simpel gezegd .. Het geluid word vetter en "analoger".
Nu was mijn idee om dit simpele maar sympathieke schemaatje te porten naar de synthesizer, en dit natuurlijk met jullie te delen.
De kosten voor dit project met de originele onderdelen die ook in de stratoblaster zitten ,is maar een paar euro [originele stratoblaster = 300 euro , nieuwe versie met gelijke onderdelen = 100 euro]
Er word gebruik gemaakt van de JFET 2n5457 [Field-effect Transistor] , en is na een beetje zoeken nog goed aan te komen.
Een j201 is ook bruikbaar maar heeft natuurlijk niet de "magische" eigenschappen van de echte originele 2n5457 .
Mijn wijzigingen om dit circuit naar synthesizer om te zetten, bestaat uit wat andere componenten, en een extra uitgangs- potmeter.
Deze kan men gebruiken om de boost volume terug te draaien.
Voor de condensator C1 kan men een 1.5 uF gebruiken voor algemene toepassingen of een 6.8uF voor wat meer bassen.
R4 is een logaritmische potmeter , maar een lineaire doet het natuurlijk ook met een wat kortere regelmogelijkheid.
Als voeding kan men een 9 volt batterij gebruiken of een 9 volt gestabiliseerde voedings- adapter.

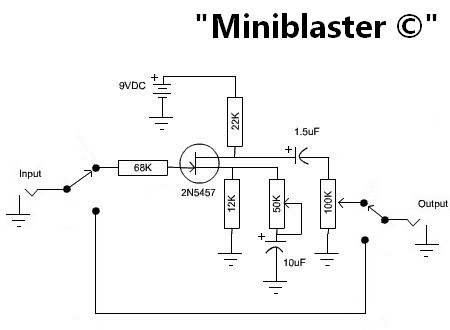

De naam van dit circuit heb ik gelijk veranderd naar "Miniblaster"
Eenvoudig in een peNdaal te bouwen , of zelfs een synth , en nog steeds geschikt voor een gitaar of bas.
Eventueel is er natuurlijk ook een module voor te verzinnen voor in een modular.
onderdelen:
R1 - 68k
R2 - 22k
R3 - 12k
R4 - 50k log potmeter
R5 - 100k lin potmeter
C1 - 1.5uF tot 6.8uF 16v elco [druppeltantaal e.d]
C2 - 10uF 16v elco[druppeltantaal e.d]
T1 - 2n2454
Geluidvoorbeelden komen natuurlijk binnenkort..
