Ik heb hier een issue met een Hexinverter mutant clap waar ik maar niet uit kom, dus ik gooi het hier even in de groep. Misschien heeft iemand nog een briljante ingeving.
Het probleem is dat er een noise bleed in zit. Die zou je weg moeten kunnen draaien met de offset trimmer. Dat kan ook, maar op de positie waar de ruis helemaal weg is, doet de reverb envelop het ook niet meer (die staat gewoon vol open). En vice versa, oftewel, als de offset in een stand staat waar de reverb envelop het doet, heb ik noise bleed.
Ik weet ook niet precies waar de noise vandaan komt, want hij is er ook met de reverb input uit. Hij is wel afhankelijk van de pitch cv, dus het is de interne generator.
Ik begreep via Muff dat die trimmer erg precies komt, maar ik heb juist het tegenovergestelde, dat die twee standen vrij ver uit elkaar zitten en er geen gulden middenweg is, laat staan eentje die heel nauwkeurig komt.
Componenten-waarden uiteraard al getriple-checked, en ook al gespot dat R58 en C18 andere waardes hebben dan in de 909 (de inspiratie voor dit circuit). Maar daar de waarden in zetten die in de 909 gebruikt worden maakt niet uit.
Er schijnen mensen te zijn die hem wel goed getrimd krijgen, dus ik begin me half af te vragen of er misschien verschillen zijn tussen LM13700's van verschillende fabrikanten (ik heb zelf maar één soort liggen).

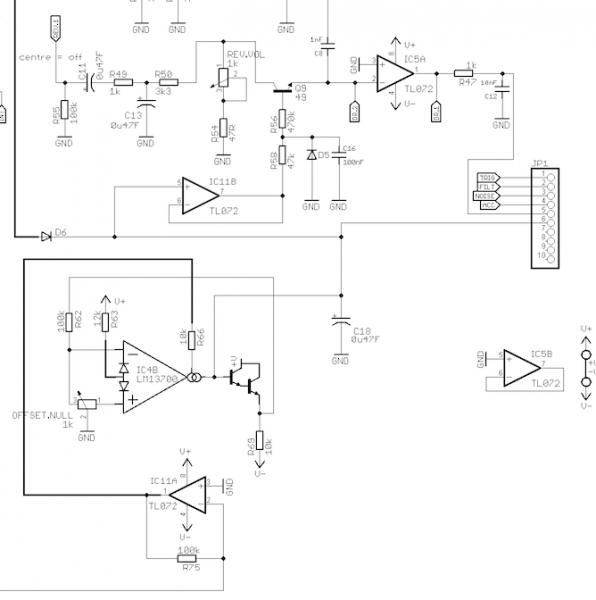

Onderstaand het relevante deel van het schema. JP1 pin 6 is een test-point, dus daar hangt verder niks aan. Via IC11A komt de reverb decay CV binnen.
Het probleem is dat er een noise bleed in zit. Die zou je weg moeten kunnen draaien met de offset trimmer. Dat kan ook, maar op de positie waar de ruis helemaal weg is, doet de reverb envelop het ook niet meer (die staat gewoon vol open). En vice versa, oftewel, als de offset in een stand staat waar de reverb envelop het doet, heb ik noise bleed.
Ik weet ook niet precies waar de noise vandaan komt, want hij is er ook met de reverb input uit. Hij is wel afhankelijk van de pitch cv, dus het is de interne generator.
Ik begreep via Muff dat die trimmer erg precies komt, maar ik heb juist het tegenovergestelde, dat die twee standen vrij ver uit elkaar zitten en er geen gulden middenweg is, laat staan eentje die heel nauwkeurig komt.
Componenten-waarden uiteraard al getriple-checked, en ook al gespot dat R58 en C18 andere waardes hebben dan in de 909 (de inspiratie voor dit circuit). Maar daar de waarden in zetten die in de 909 gebruikt worden maakt niet uit.
Er schijnen mensen te zijn die hem wel goed getrimd krijgen, dus ik begin me half af te vragen of er misschien verschillen zijn tussen LM13700's van verschillende fabrikanten (ik heb zelf maar één soort liggen).
Onderstaand het relevante deel van het schema. JP1 pin 6 is een test-point, dus daar hangt verder niks aan. Via IC11A komt de reverb decay CV binnen.
maar nu is het duidelijk, je moet toch wat met die 2e VCA in de 13700, leuk gedaan.
