DIY patchbay audio en cv hulp

[Bathmutz]

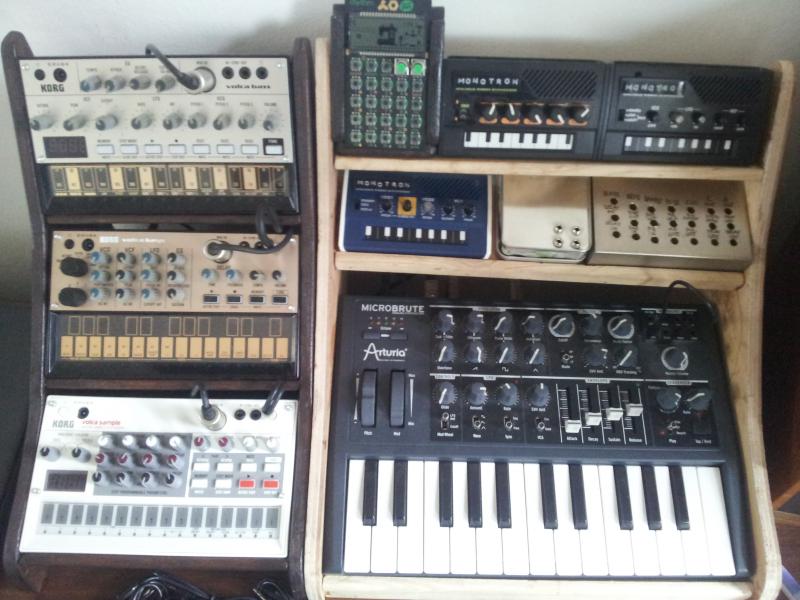

Hallo allemaal, ik heb het plan om een diy patchbay te maken voor audio en cv om mijn Microbrute, Monotrons en Volca's soort van modulair aan elkaar te kunnen koppelen.

Audio van Volca Bass, Keys, Radio, Microbrute, PO-12, Montron Duo en Delay te prikken in inputs van de Microbrute, Duo en Delay om filters en delay te gebruiken.

Cv van Microbrute en de LFOs van de Monotrons te gebruiken als modulatie bronnen. (eventueel de noise van de radio ook als modulatie bron?)

Pitch cv va de Microbrute wil ik waarschijnlijk direct naar de Monotron Duo doen, die schijnt het makkelijkst in tune te blijven.

Ik dacht dat het redelijk eenvoudig zou zijn (gewoon een kwestie van alle inputs en outputs solderen in het kastje) maar ik heb toch nog wat vragen.

Gisteren kwam ik online schema's tegen van passieve mixers en patchbays waarbij ze allemaal een weerstandje gebruiken. Zoals deze http://www.colomar.com/Shavano/rmixer.gif

Vragen:
- Waarom wordt er een weerstandje gebruikt in de passieve mixers? En is dat voor deze patchbay ook nodig?
- Is audio en cv in 1 kastje een slecht idee, qua signaal lekken ofzo?
- Zijn er nog dingen waar ik rekening mee moet houden?

Daarnaast wil ik een kastje maken met een aantal schakelaartjes die ik er tussen kan zetten. 1 momentary mute, 1 toggle mute en een potmeter als volume knob, in te patchen wanneer het nodig is.

Het is allemaal een beetje houtje touwtje en cheap. (zeker als ik het vergelijk met het Ik heb afgebouwd draadje hier)Maar als het allemaal lukt wel een toffe setup zo lijkt me. Ik ben nog aan het wachten op wat onderdelen die ik besteld heb. Dus heb ik nog tijd om uit te zoeken hoe alles het beste zou werken. Tips zijn welkom.



[flyweight]

volgens mij hoeft cv en audio in 1 kastje geen probleem te zijn.
Alleen een pasieve mixer met alleen een 10k weerstandje op iedere input lijkt me geen goed idee ivm crosstalk.
je kan het misschien testen op een breadboard.

http://sound.whsites.net/articles/audio-mixing.htm



[Bathmutz]

Thanks voor de link. Bruikbare info!

Je bedoelt dat ik weerstandjes met een grotere waarde moet gebruiken? Crosstalk maakt opzich niet veel uit omdat ik juist de inputs combineer tot 1 signaal. Bijvoorbeeld de Bass in combi met de Microbrute door de Delay heen.



[richard2000]

Weerstandje is wel prettig als je meerdere uitgangen aan elkaar knoopt, dan weet je zeker dat je niets overbelast en kapot kan maken, en het kan ook vervorming veroorzaken als je een uitgang overbelast, er is wel wat signaal verlies maar dat kan je op je mixer wel oplossen als het audio is en met CV moet je daar idd rekening mee houden, maar dat valt in de praktijk ook wel weer mee als het aangesloten spul een buffer aan de input heeft.
Lekken hoef je bij synth en CV niet zo druk over te maken, ga je er mic's oid mee summen, wat toch al niet lekker gaat, dan kan je daar idd last van krijgen, je hoort het vanzelf.

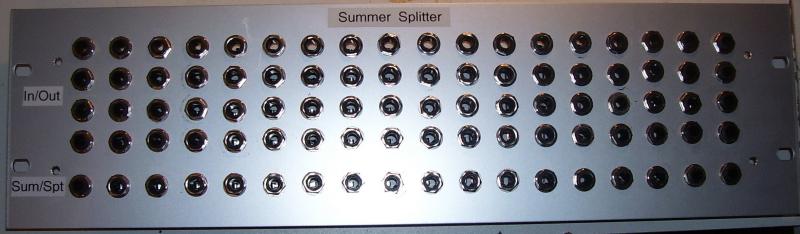

Heb deze een paar jaar gelee gemaakt, gebruik het voor alles wat ik wil summen of splitsen, want dat kan ook, als je een output in de sum output stopt, kan je die out in 4en splitsen.



[Bathmutz]

Tof, ziet er netjes uit!

Welke waarde van de weerstand is goed denken jullie?

Zijn voor het schakel kastje ook weerstandjes nodig? Dat is gewoon 1 signaal aan, uit of met de potmeter harder/zachter.



[richard2000]

10K is wel goed, als je alleen maar schakelt of regelt met 1 in en out hoef je geen weerstandjes te gebruiken.
Die weerstandjes moet je zien als beveiliging, dat je de boel niet overbelast/kortsluit als je 2 uitgangen aan elkaar knoopt.



[Bathmutz]

Super, thanks. Dat helpt me een stuk verder.



[Bathmutz]

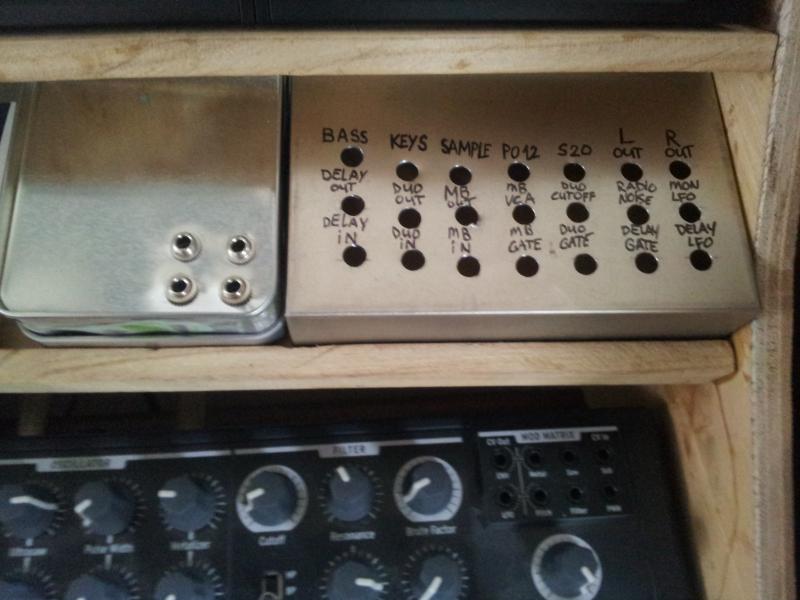

Ja, ik ben er uit denk ik. Ik kan in principe alles zonder weerstandjes doen en een apart kastje maken voor de summing. Dan doe ik twee maal 3 naar 1. Moet meer dan voldoende zijn. Heb ook niet super veel ruimte in dat rackje.

Op basis van dit: http://sound.whsites.net/articles/audmix-f2.gif
