[DIY] 909 modificaties

[Niel]

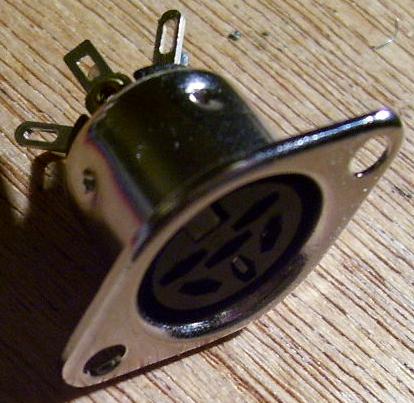

Ter vervanging van de 3 tulpkabels (die ik goed voor andere audiotoepassinegn kan gebruiken) ga ik naar een 6 polige dinstekker, met een 8 aderige draad, waarvan ik er 6 gebruik. Ik had bij de elektroboer keuze uit 4 of 8 aderig, dus keuze was snel gemaakt.



[Niel]

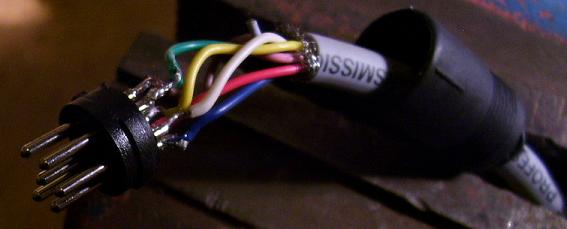

stekkerkant



[Niel]

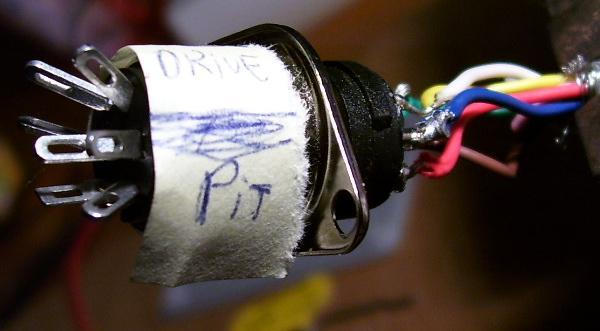

met aansluiting eraan om de soldeerpunten in de 909 te kunnen checken



[Niel]

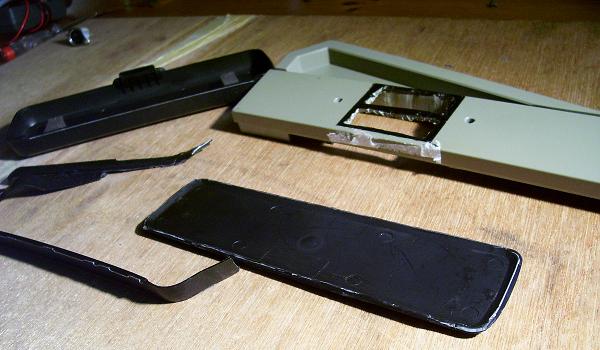

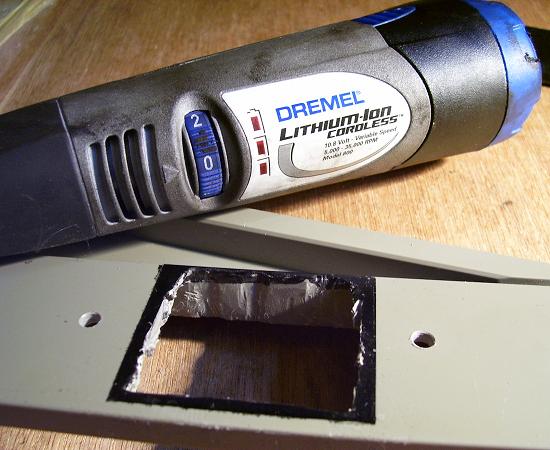

een doosje van een kenwood autoradio welke ik had bewaard (je weet maar nooit waar het goed voor is ) heb ik vakkundig versneden tot een recht plaatje om de din aansluiting te kunnen huisvesten



[Niel]

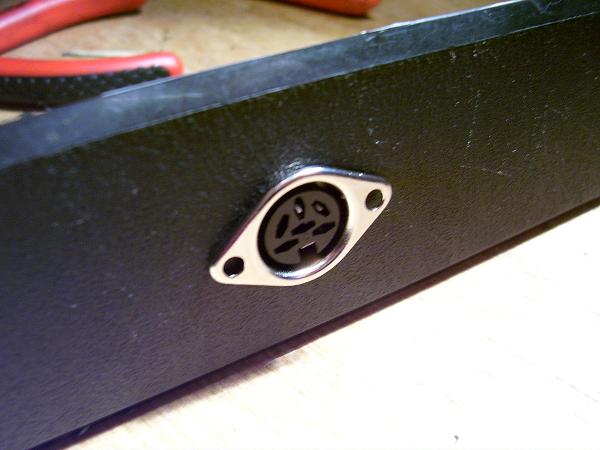

din erin



[Niel]

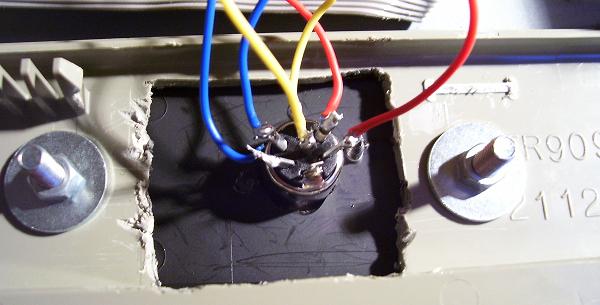

vastzetten in de 909 + solderen van de interne draden
Ik heb dezelfde gaten gebruikt als die ik er al eerder in heb geknutseld



[Niel]

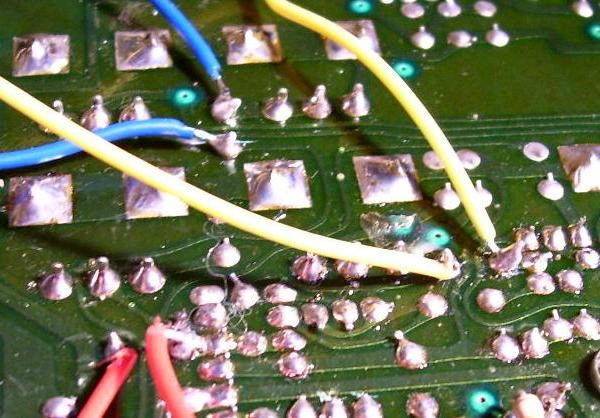

over de mod draadjes gesproken ....



[Niel]

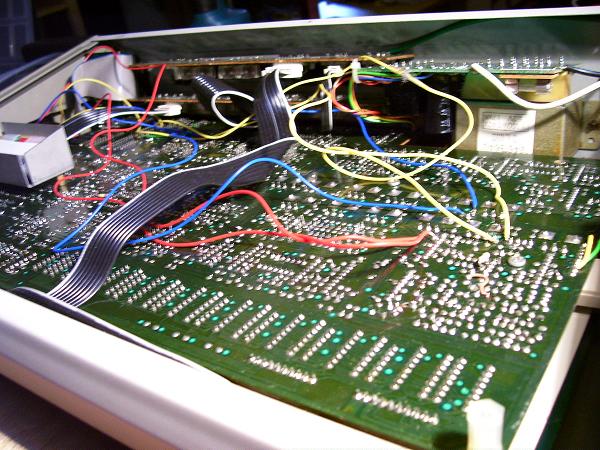

voor de knutselaars onder ons



[CptCRxCK]

...

...

goed bezig jij ziet er netjes uit



[Niel]

thnxs

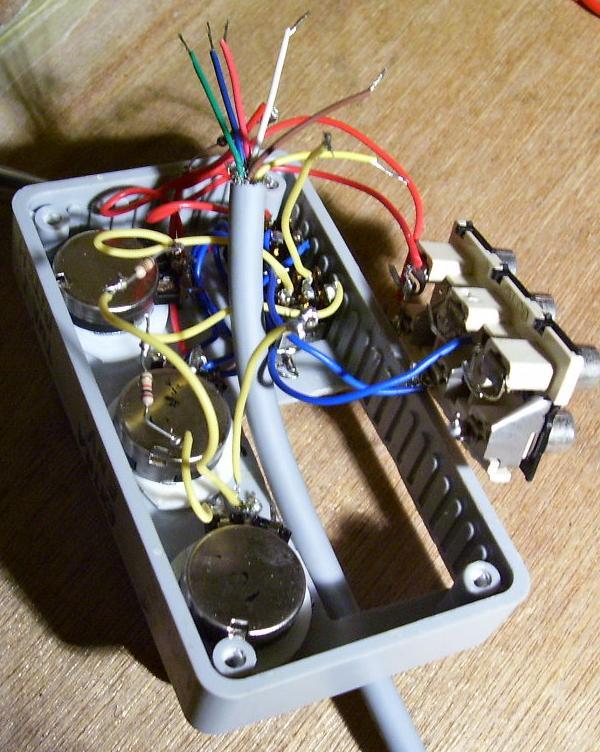

andere kant van de kabel in het kastje, en de tulp aanlsuitingen vervangen ...



[Niel]

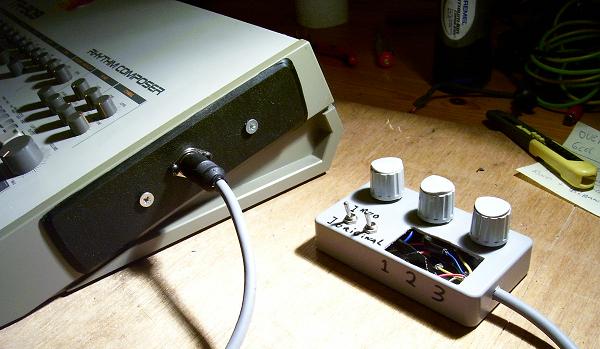

Aansluiten voor de eerste test en werkt als nooit tevoren solide !
Had ik dit maar eerder gedaan



[Niel]

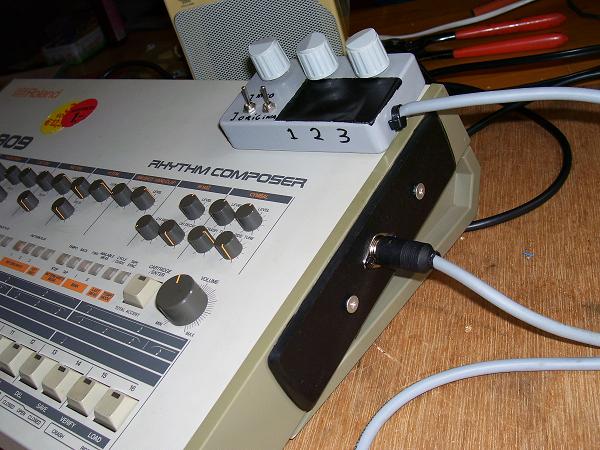

het eindresultaat voor nu, wat extra isolatie in het kastje en even een tape eroverheen ...



[Niel]

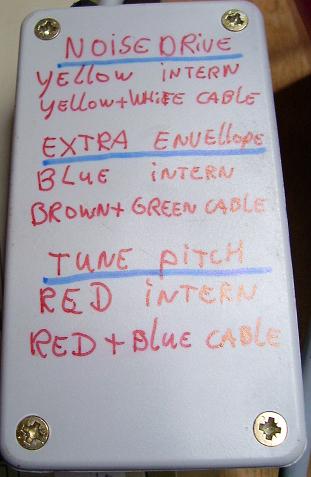

Onderaan het kastje de verklaring van de moddraadjes opgeschreven, zowel voor mijzelf als voor de toekomstige koper incl straattaal versie van "envelope"



[Niel]

heb er ook maar even nieuwe batterijen in gedaan, want soms kwamen er rare toms voor in patterns die niet weg te halen waren. Dat is nu opgelost !



[SpaceAgent202]

ziet er gelukkig wat beter uit weer!



[RSB]

Ziet er weer beter uit.
Ik ben iig blij dat ik van die van mij bent afgebleven. helemaal als ik dat nu bij jou zie.
Jammer van het gat in het controllerkastje.



[Niel]

Hehe, ik heb al iemand die wil dat ik zijn 909 ga modden

Weet wel dat ik het dan een stuk netter ga doen, op de plaats van de cartridge waarschijnlijk.
En niet bezuinigen op onderdelen en gereedschap. Heb sinds 2 jaar twee dremels in huis voor dit soort klussen, dat scheelt.



[SpaceAgent202]

en als je het nou helemaal netjes wilt doen dan boor je alleen een gat voor die din plug
en ik zou zeggen ,doe het aan de achterkant.



[Niel]

Origineel geplaatst door Roel
en als je het nou helemaal netjes wilt doen dan boor je alleen een gat voor die din plug
en ik zou zeggen ,doe het aan de achterkant.

Dat zeg ik



[Patat Met]

Je hoeft helemaal geen gaten te boren.
Ik heb al m'n draden door de batterij klep gedaan.
Als ik heb evt verkoop (in nog geen 100 jaar natuurlijk), dan kan die weer helemal terug naar orgineel.
