[DIY] 909 modificaties

[Niel]

Die gaten zaten er al in van 2004, dus om die weg te werken was het beter om daaroverheen de nettere aanpassingen te plaatsen.

Of via de cartridge poort, minder risico met verschuiven en geen oneffenheden aan de onderkant.



[Niel]

Ik post dit in dezelfde draad, want het gaat over precies dezelfde mods.

Collega en vriend kevin wilde zijn 909 ook gemod hebben, net als de mijne:

- eurostekker
- bd overdrive
- bd langere decay
- bd hogere enveloppe start
- bd tuning

Bij de elektroboer voor 35 euro aan onderdelen gehaald. Dit keer een zwart kastje met meer diepte. Verder bijna dezelfde onderdelen als de vorige mod.

- kastje
- 3 zwarte knoppen + kapjes
- 6 polige din stekker + aansluiting
- 8 polige draad van 2 meter
- 2 condensators met hogere waardes
- 3 weerstandjes
- 3 potmeters
- 2 schakelaars om over te schakelen naar originele waardes.

Net als bij de vorige operatie vinden de weerstandmodificaties plaats in het kastje, dus buiten de 909. De condensator modificaties worden in de 909 kast vervangen, maar wel aan een draadje om zo min mogelijk op de printplaat zelf bezig te zijn mochten we later andere waardes erin willen solderen.

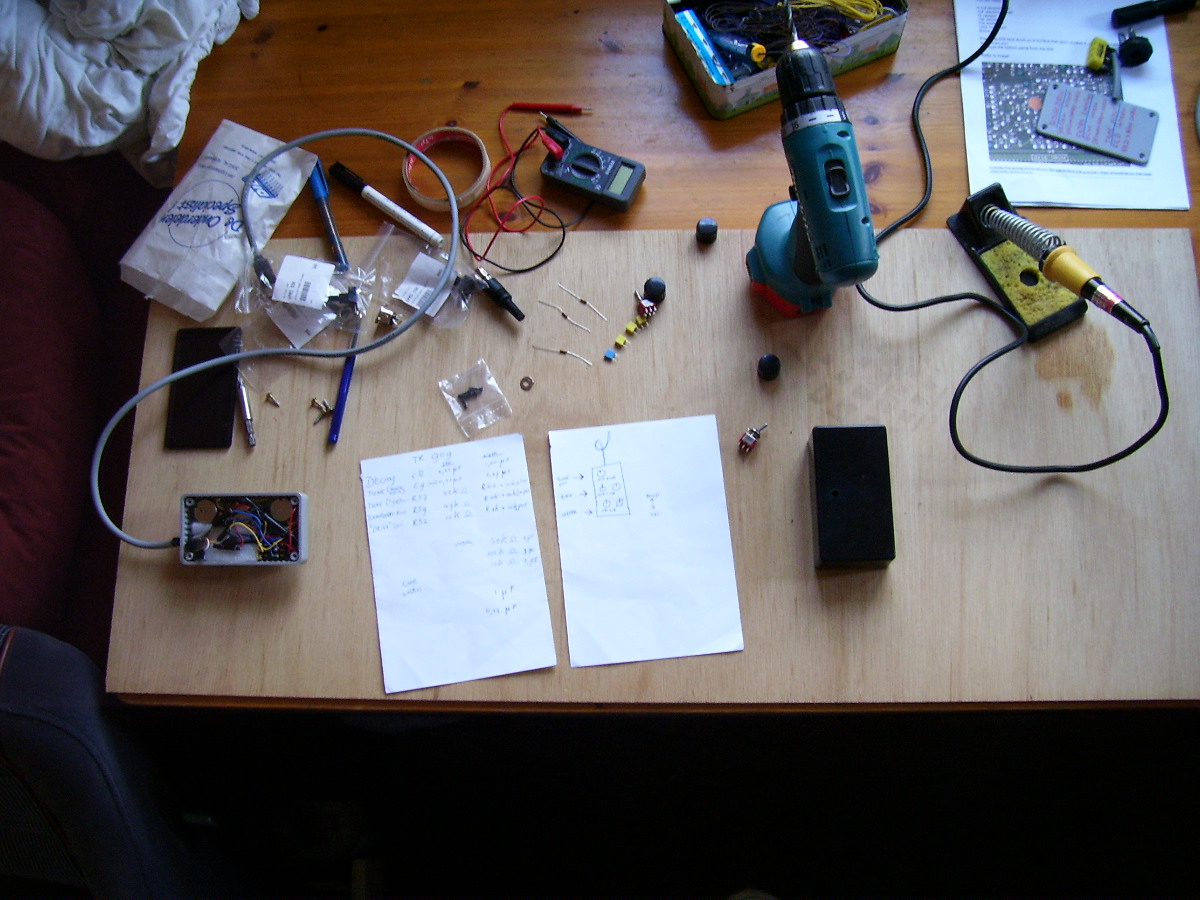

Dus hier de werkplek, met links mijn eerste modkastje, ter vergelijking:



[PWM]

Warom geen gaten in de voorkant en de pots in de bak bouwen?
Vind ik persoonlijk mooier.


Knoppen passen er nie echt bij, maarja.
Groet,
Maarten



[Rvooh]

jakkes



[Niel]

de casing van de 909 zo (sorry) vern3uken vind ik echt niks.
Liever een los kastje, is ook een stuk veiliger als je ermee bezig bent en later dingen wil veranderen repareren.

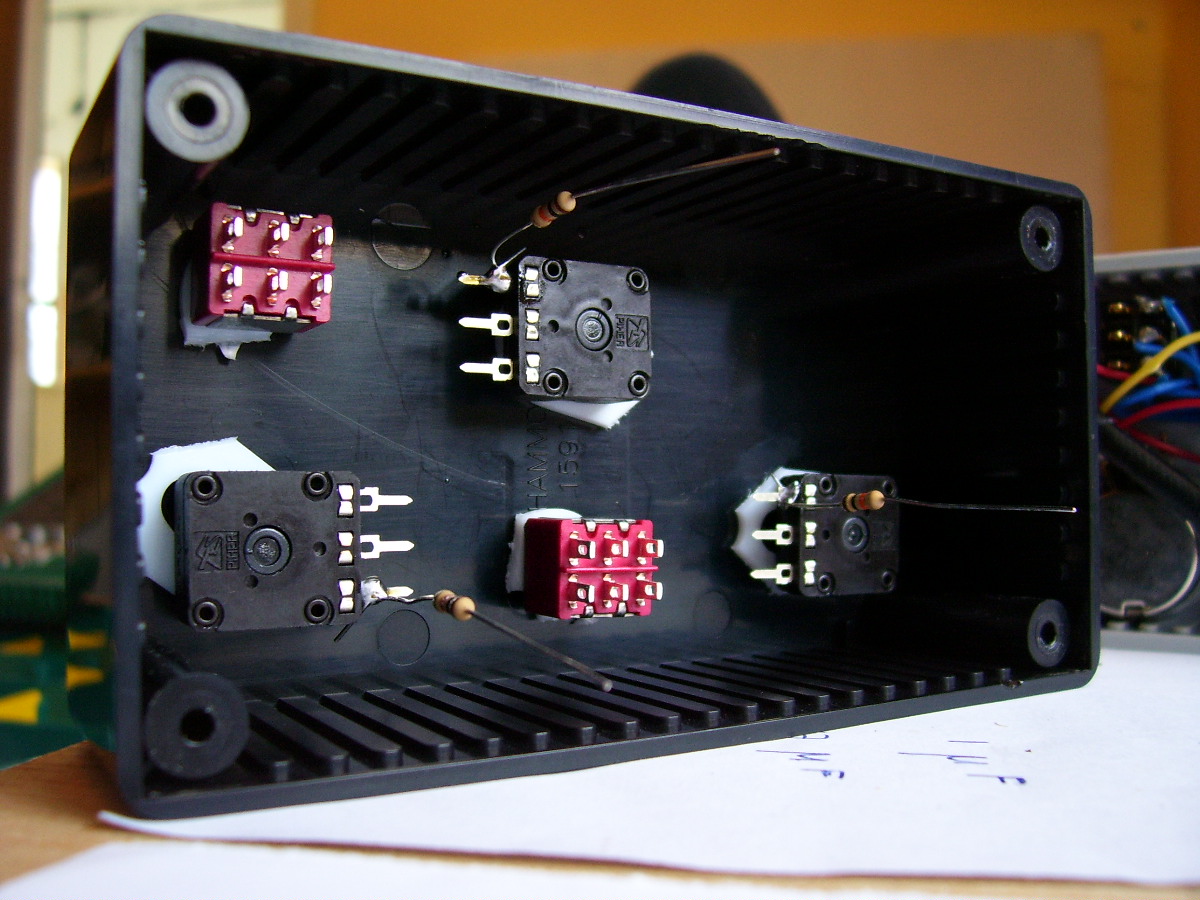

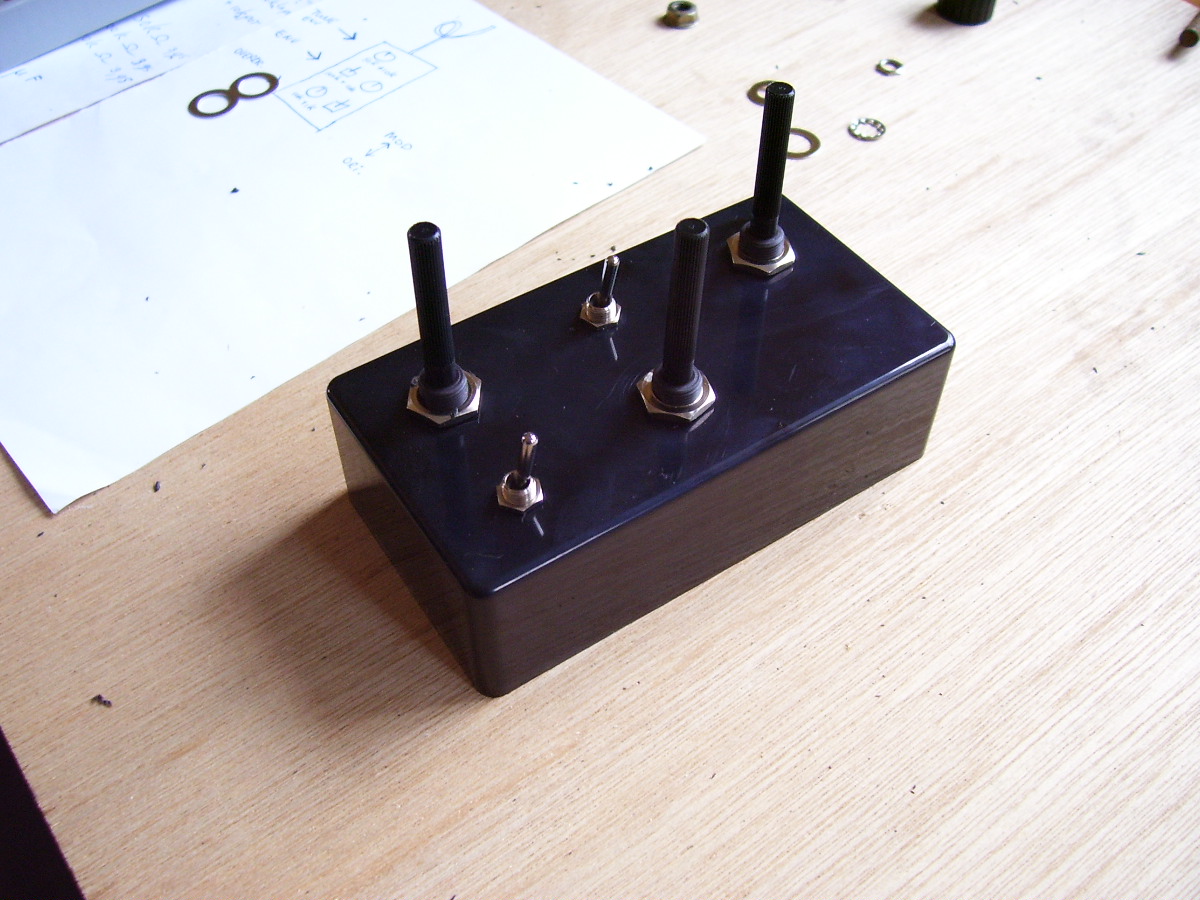

Het kastje, met pots, schakelaars en nieuwe weerstandjes erin:



[Niel]

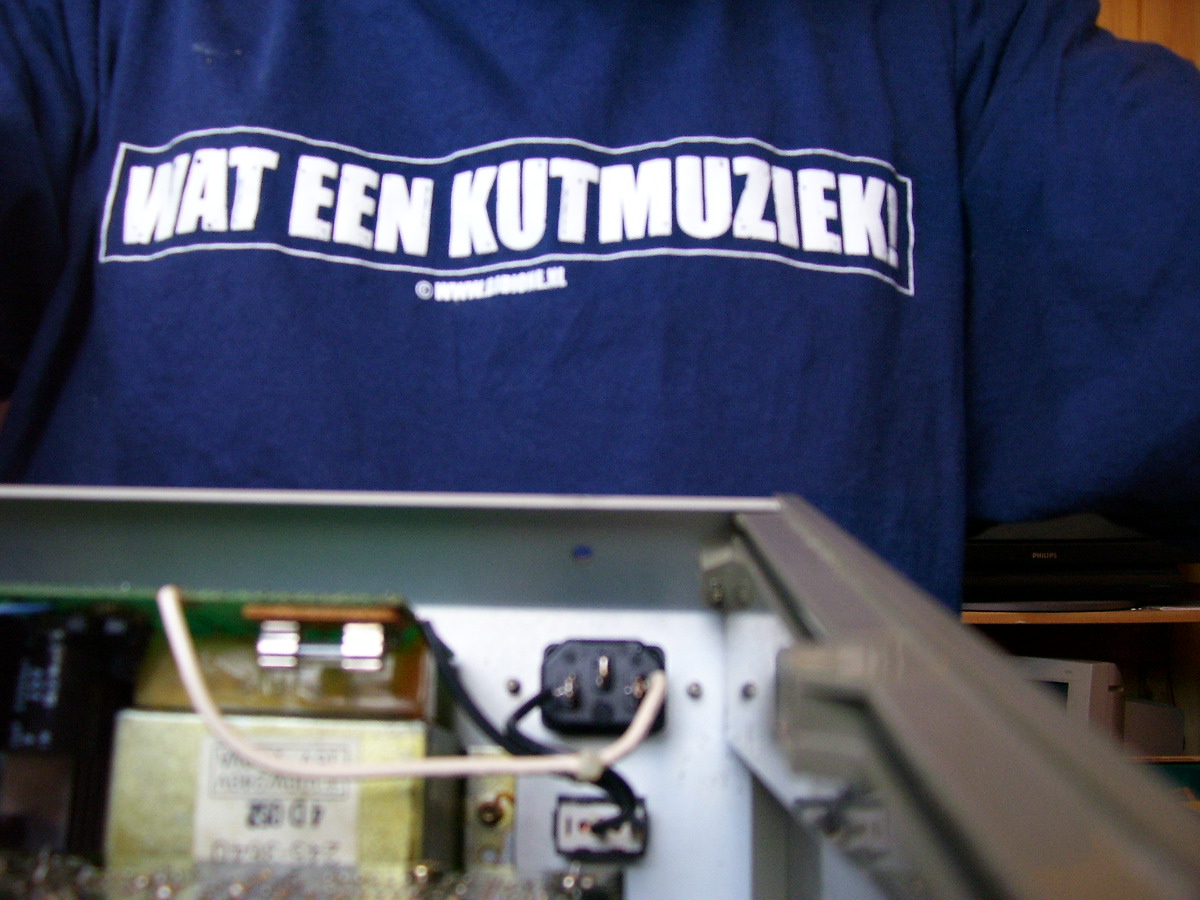

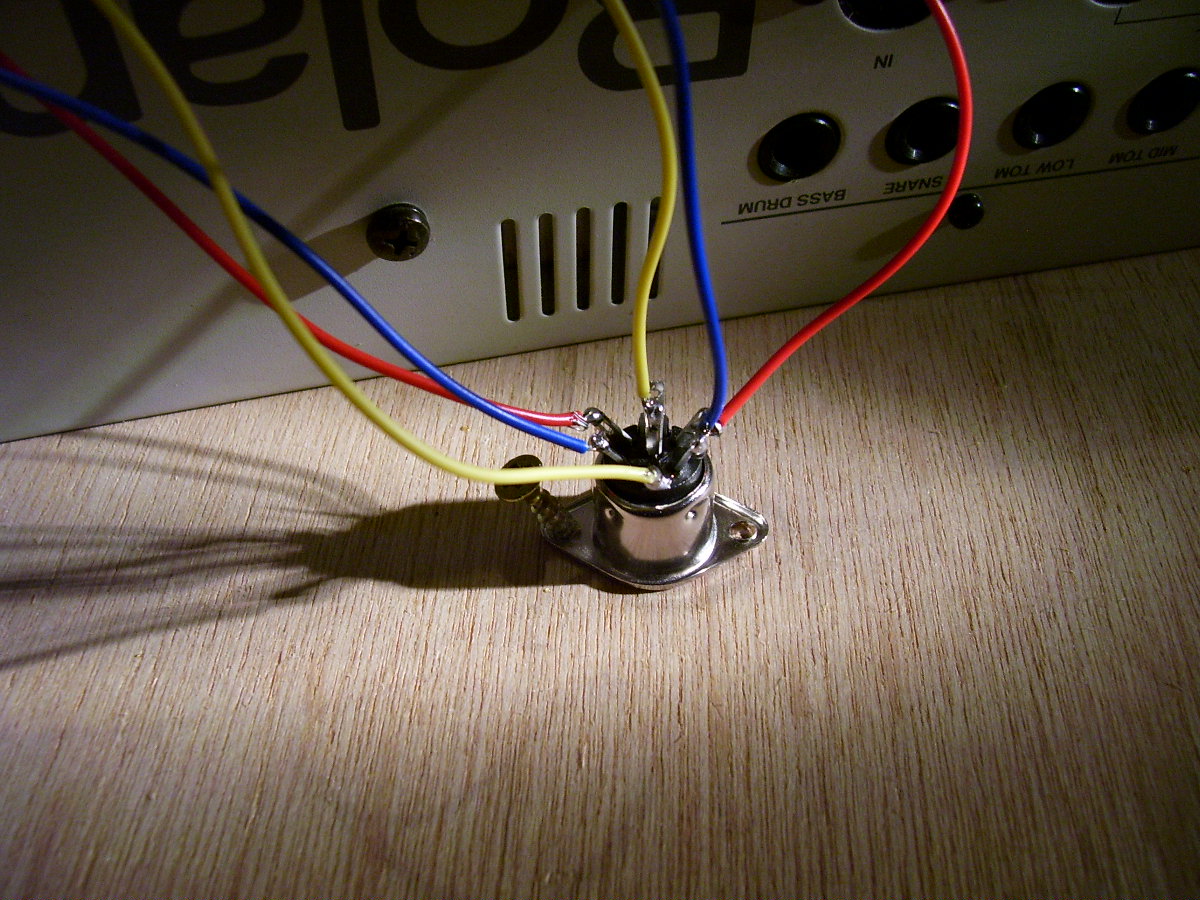

Eurostekker mod



[Niel]

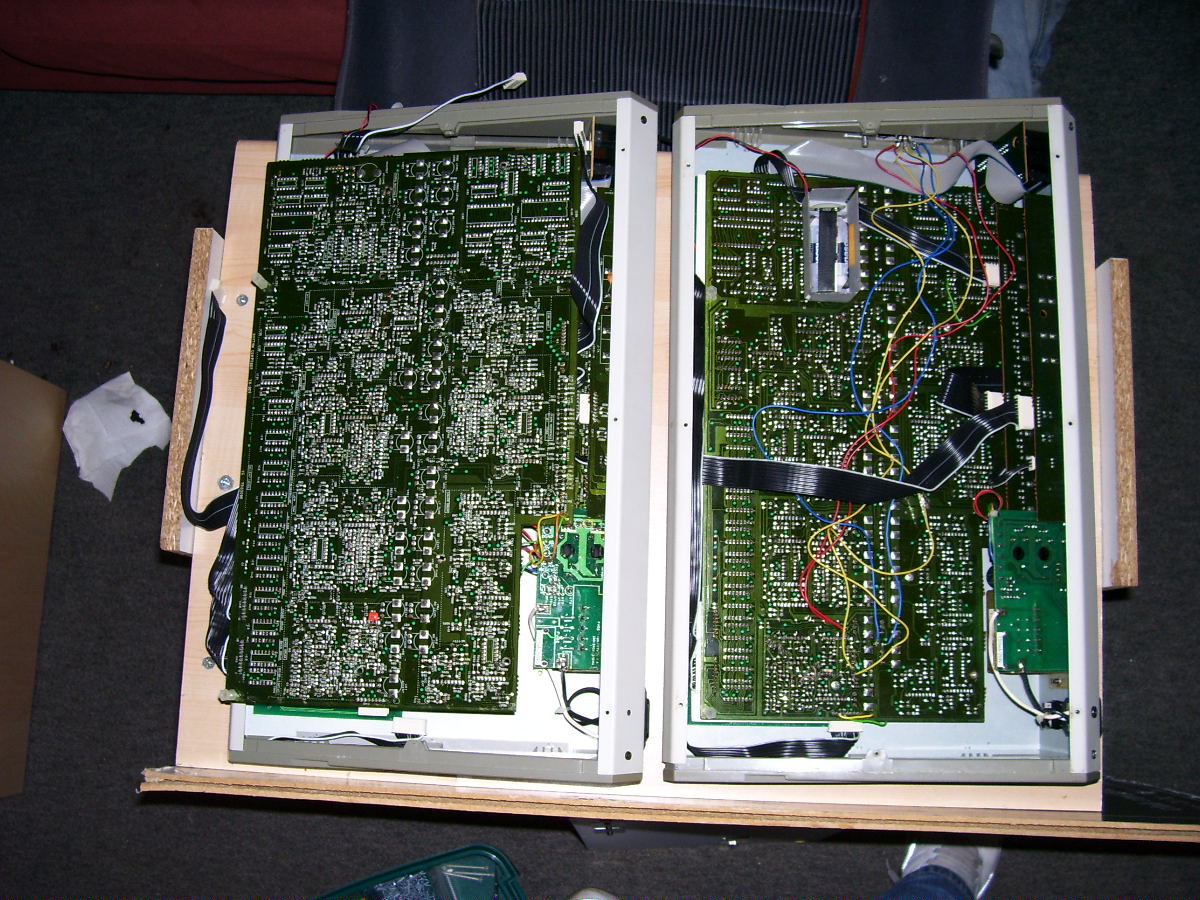

Verschill tussen ongemodde (en losgeplugd) en al gemodde 909, uit het begin van deze tread.

Links is serienummer 436xxx
Rechts is serienummer 371xxx

Grootste verschil is natuurlijk dat op de latere serienummers je alle onderdelen op de printplaat benoemd hebt staan, wat echt heel handig is!



[PWM]

Maar met een kastje moet je toch ook een gat boren?
Annyway mijn 909 heeft me soiso maar 50 euro gekost dan zet je er een stuk makkelijkeer de boor in.
Het is met mijn 750 euro kostende Odyssey toch net iets moeilijker.

groet,
Maarten



[PWM]

Hey Niel,
Wat heb je op C14 geplakt en waarvoor?



[Rvooh]

Annyway mijn 909 heeft me soiso maar 50 euro gekost dan zet je er een stuk makkelijkeer de boor in.

die knoppen rechts, was daar geen andere oplossing voor, zonder in de tekst te zitten?



[PWM]

die knoppen rechts, was daar geen andere oplossing voor, zonder in de tekst te zitten?

Ja was er bij nader inzien wel. Maar ik kan me der niet echt aan storen.
Ik vind geluiden tweaken gewoon veel belangrijker dan uiterlijk en zo mooi is zo´n 909 nou ook weer niet.



[Niel]

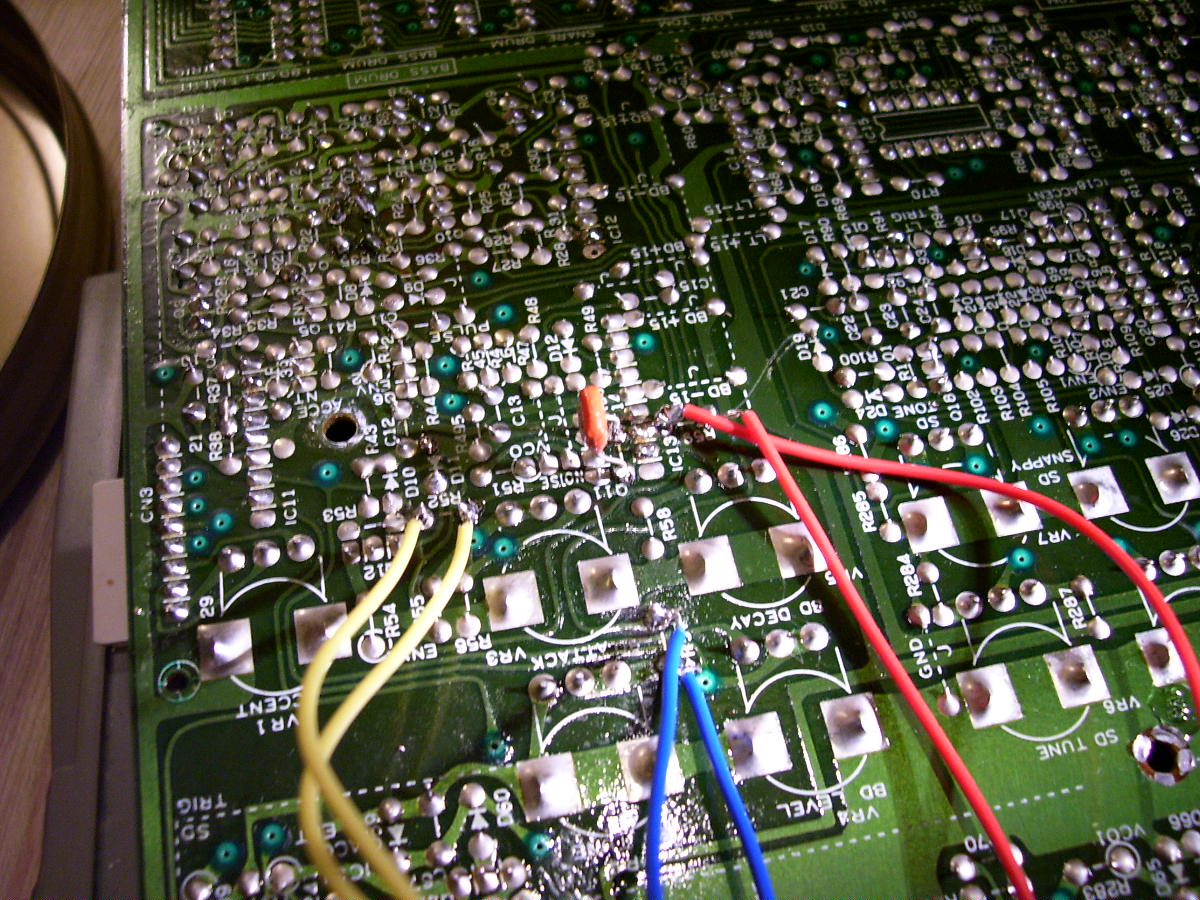

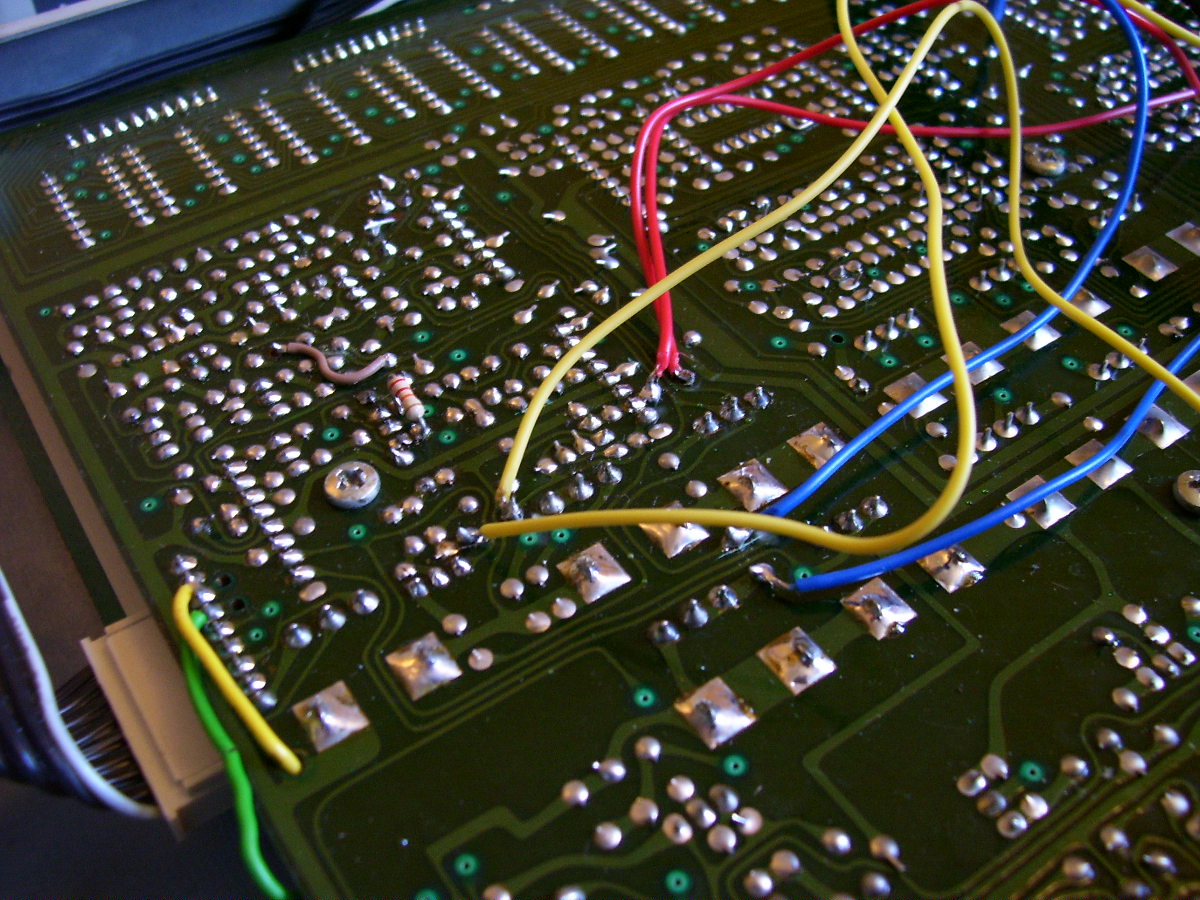

De 2e 909 heeft zijn moddraadjes en die zijn weer verbonden met de 6 polige DIN aansluiting.

Maar met een kastje moet je toch ook een gat boren?

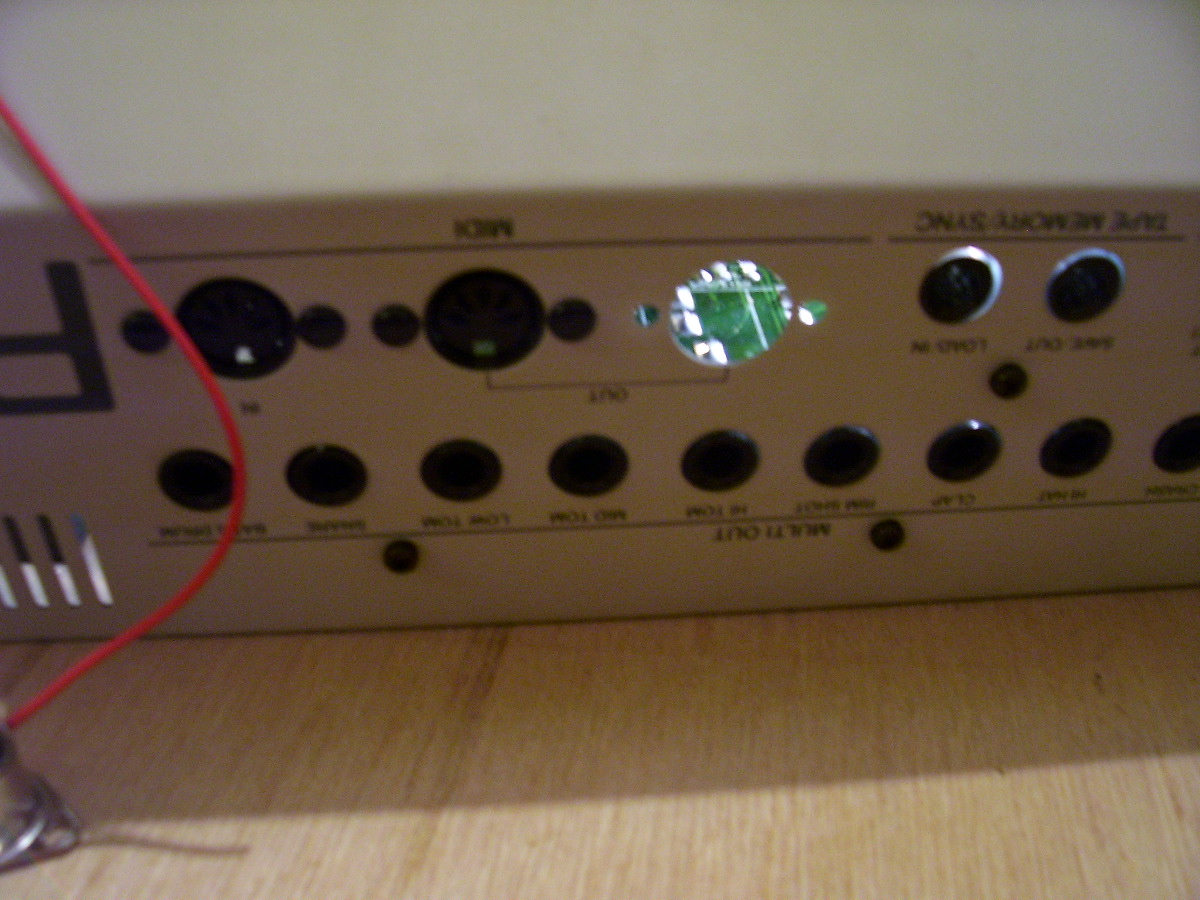

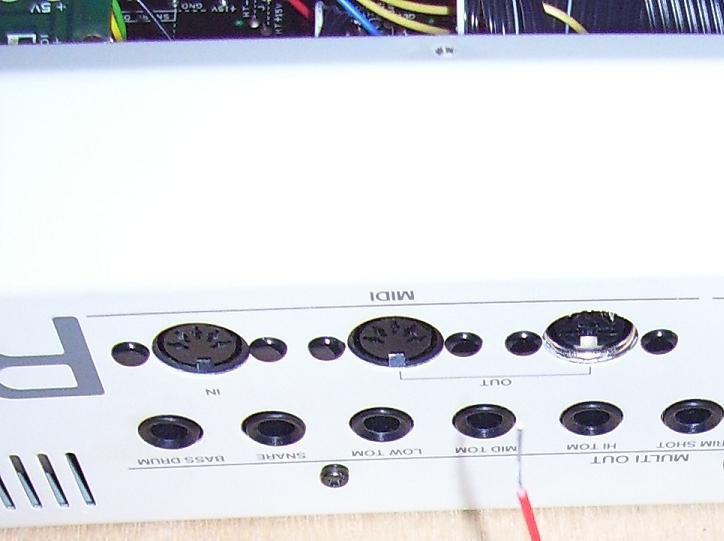

Die Din aansluiting plaats ik in de 909 casing, op de plek van de 2e midi-out, want die gebruikt bijna niemand. Geen extra gat nodig dus. Maar eerst moest die originele midi out vakkundig losgesoldeerd worden van de 909 printplaat, waarna deze din aansluiting zijn plek kon innemen. Ik denk dat dit echt de mooiste oplossing is en altijd boven extra gaten maken in de 909 case verkozen moet worden, maar das mijn mening :



[PWM]

Had je nog beter de baantjes kunnen krabben en de mod´s aan de bestaande midi socket kunnen plakken.
Het ziet er erg goed uit maar ik heb een beetje teveel mod´s voor die grap.
groet,
Maarten



[Niel]

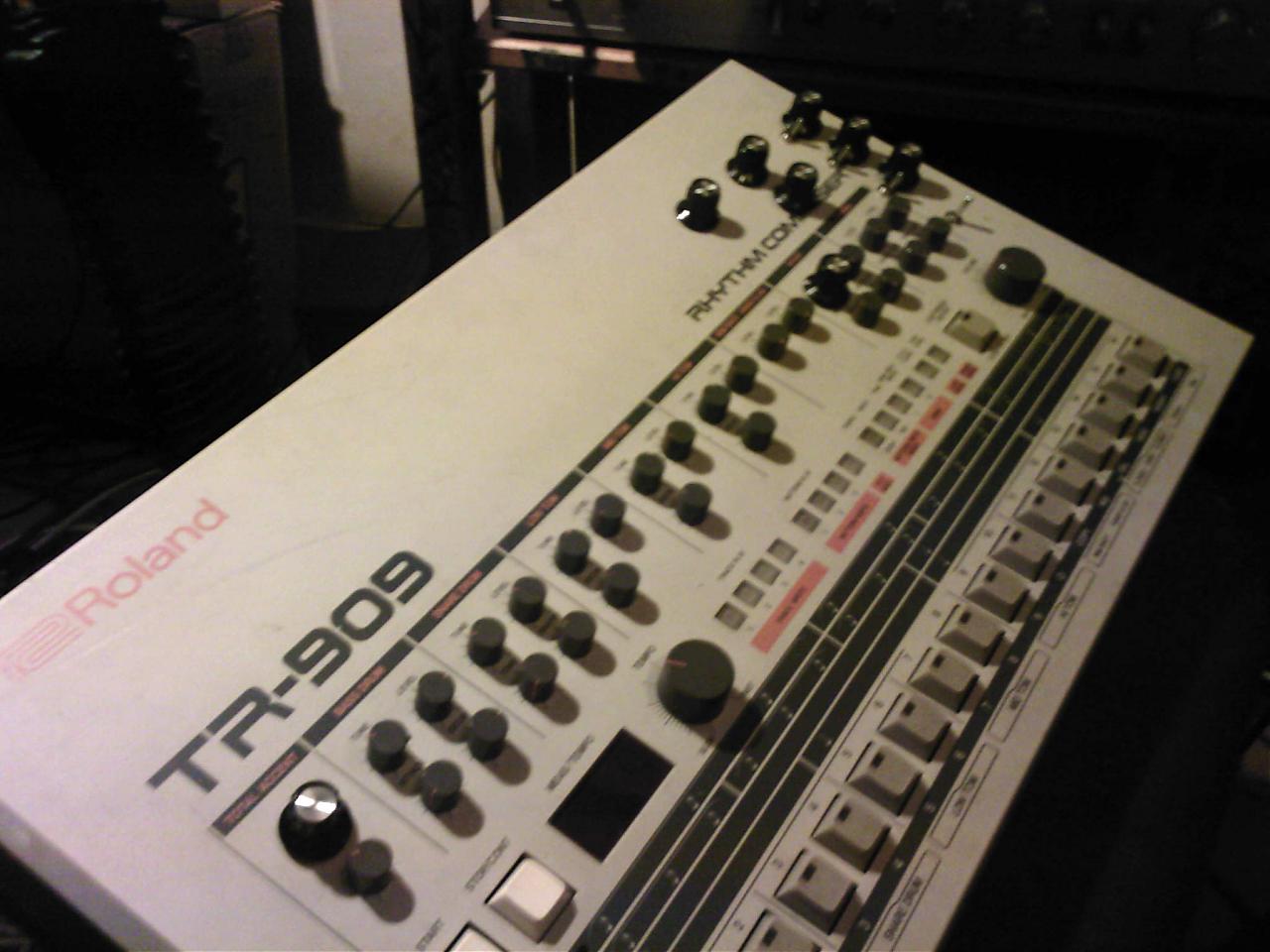

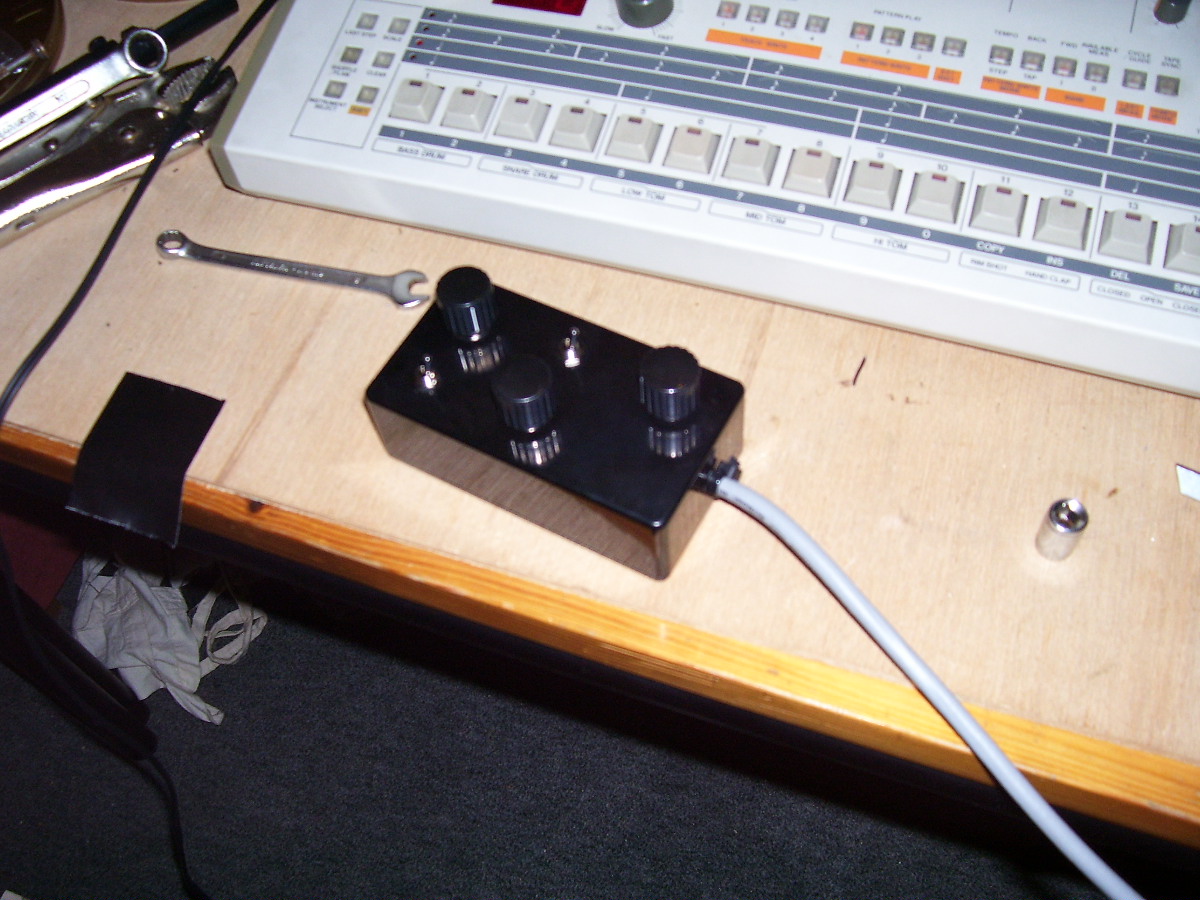

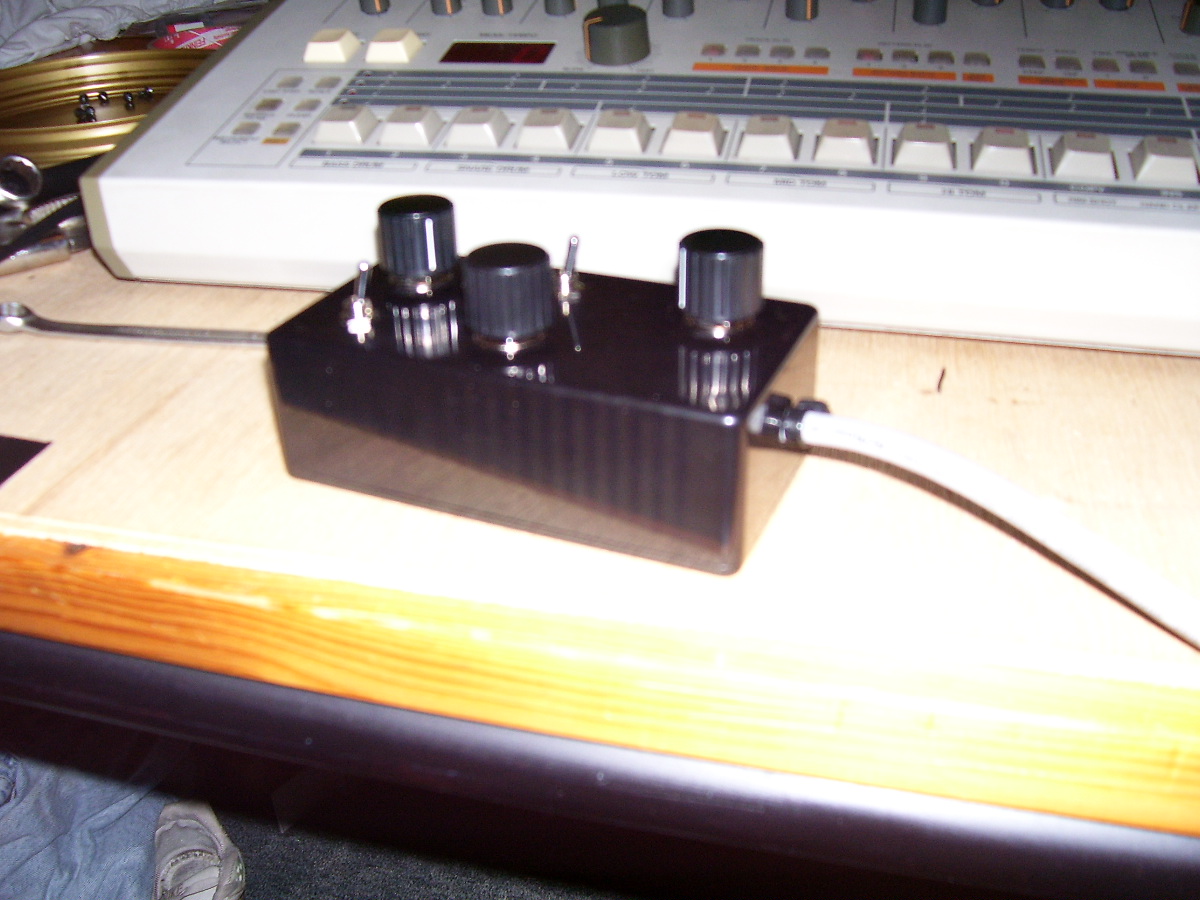

Het voorlopige eindresultaat, even snel de foto's.
Audio voorbeelden komen later, die post Counterfeit zelf (kevin) als het goed is



[Niel]

Had je nog beter de baantjes kunnen krabben en de mod´s aan de bestaande midi socket kunnen plakken.
Het ziet er erg goed uit maar ik heb een beetje teveel mod´s voor die grap.
groet,
Maarten

Kan niet, want de bestaande midi socket is 5 polig, niet 6
Voor meer mods zou je dan een andere plug kunnen gebruiken, met bv 13 polen en idem kabel.
Aansluiting op de plek van de m64c cartridge poort bv.



[PWM]

Hey Niel,
Wat heb je op C14 geplakt en waarvoor?

Je had hem gemist of je wil het niet zeggen, Dus ik probeer het nog een keer.

P.S. Ik heb het niet zo op break out boxes.



[Niel]

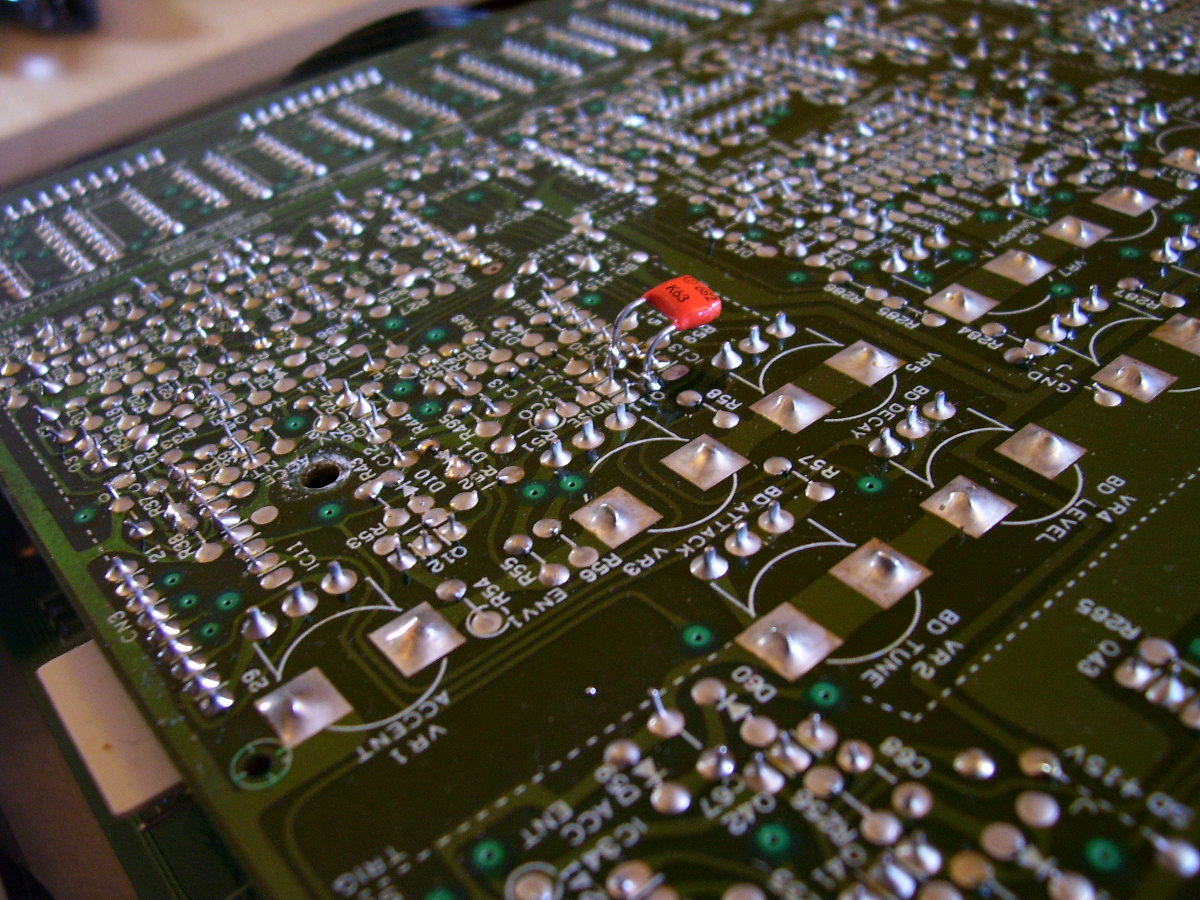

Gemist, C14 ... dat is waarschijnlijk die rooie op de foto. Die was al zo toen ik hem opende. De vorige eigenaar zei al dat er iets gerepareerd was.

Ik heb alleen C8 en C9 van 0.33 naar 1,00 µF gebracht (decay en tune/env)
R57 van 22kΩ naar 10kΩ + 50kΩ pot (env)
R59 van 47kΩ naar 10kΩ + 100kΩ pot (tuning)
R52 van 10kΩ naar 1kΩ + 10kΩ pot (overdrive)

En switches om te schakelen van mods naar de originele waardes, die ik van de 909 naar het bakje heb verhuisd.



[PWM]

Okay dan, die mods heb ik ook.

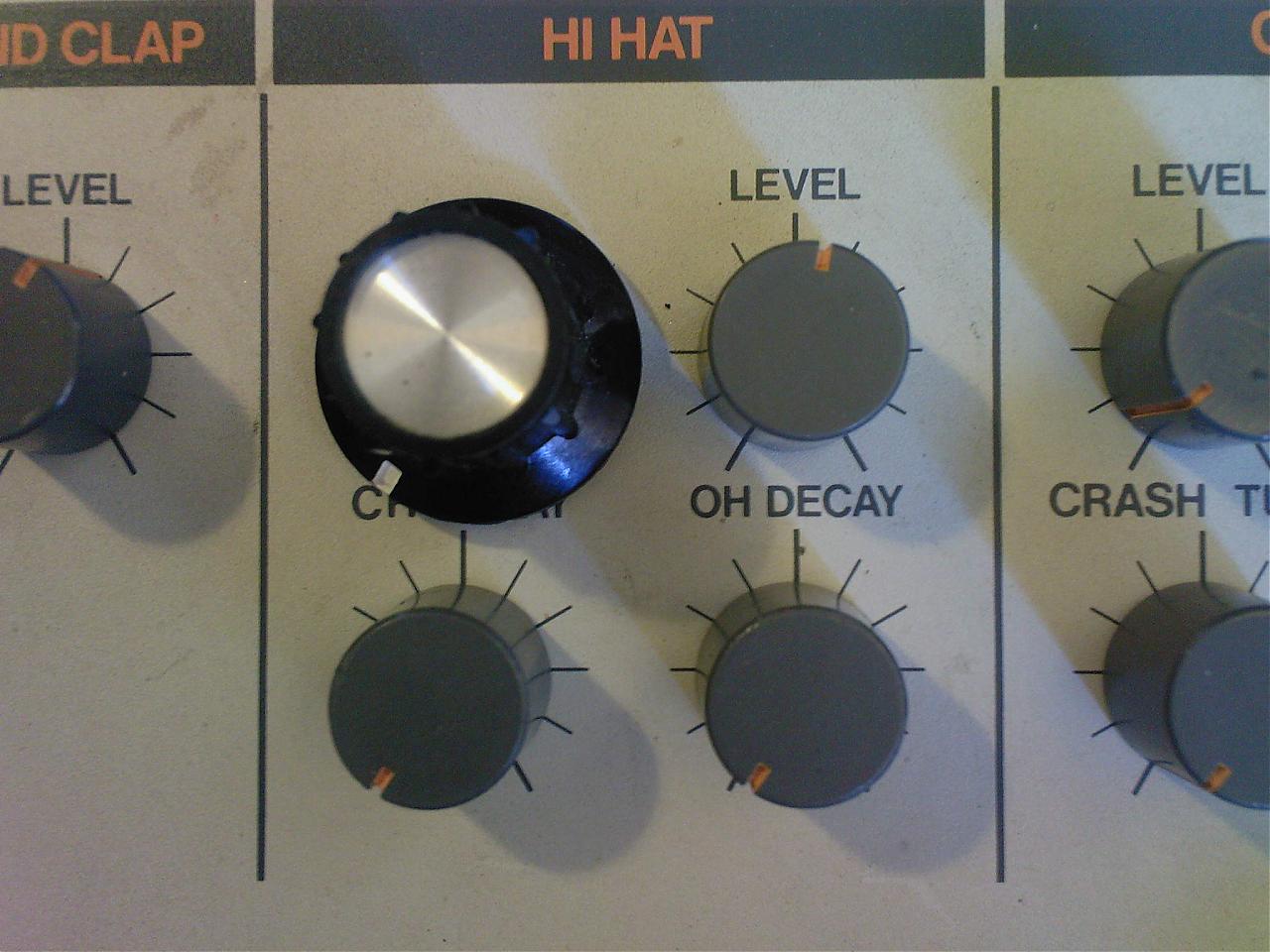

De hh tune mod is ook aan te raden. Klinkt erg goed.
En als je een 909 hebt van voor serial nr 415300 zal ik ook C134 in het hh circit van 10uF naar 0.01 uF modden om onnodige lage frequenties weg te filteren. Gaan ze wat scherper van klinken.
Zie ook RAF´s page http://hardware.freepage.de/raf909/

groet,
Maarten



[PWM]

Bekijk bijlage HHtunemod.mp3

Dus...



[Counterfeit]

Niel nog bedankt voor de zeer geslaagde operatie van mijn kindje!

Er is inderdaad een reparatie op/in de bass drum geweest bij de vorige eigenaar. Door die reparatie klonk de kick te lomp en bijna onbruikbaar om live een 909 kick te gebruiken. Ik samplede dus altijd mijn kick en pitchde de kick omhoog in de sampler.

niks mis mee, maar wou ook is een live 909 kick gebruiken in me tracks.

Ik plaats vandaag of morgen even een audio demo van de kick hoe die nu klinkt!
