Midi trs 3.55mm jack

[musicheaven]

Ff snel vraagje: moet iets aansluiten via midi Midi trs 3.55mm jack.

krijg geen signaal door terwijl ik via reguliere old school 5din connecter wel signaal heb

je kan hier toch niets aan verkeerd doen of zo he?



[musicheaven]

ik bedoel, is toch gewoon midi kabel in de andere kant van trs naar din kabel steken en klaar, simpel als dat toch he?



[musicheaven]

de trskabel toch niet te 'diep' of slecht zitten of zo?
(allemaal bij normaal gebruik, ram dat er niet in of zo )



[Furious5]

je hebt 2 soorten midi trs, A en B.. Volgens mij is A de standaard nu.. M'n Model:Samples kan ik instellen op beide..



[musicheaven]

thanks!
indien nu niet gaat is er iets kapot, zo moeilijk kan het niet zijn een midikabel



[Grumble]

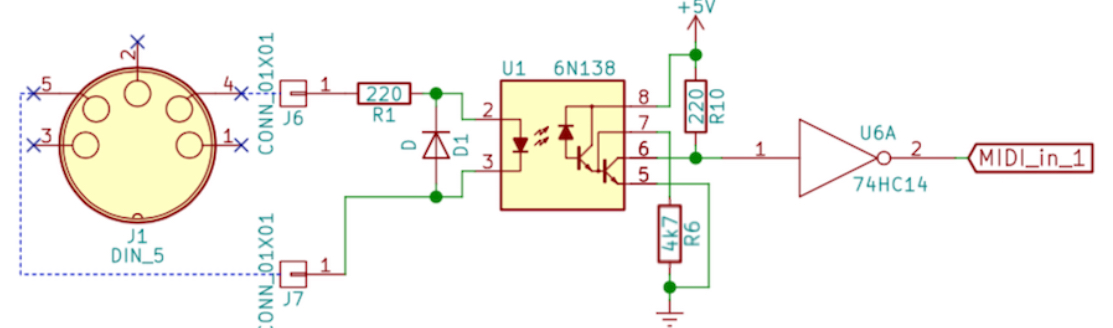

Zo ziet het standaard midi input schema eruit. Er is een diode anti parallel geplaatst met de led van de optocoupler. Voor de signaal gever maakt het niets uit als je de aansluitingen verkeerd hebt, er komt alleen niets door als je het verkeerd aansluit. Kapot maken kan je zo echter niets.



[musicheaven]

tjezus dat was dom van me, ander type trs geprobeerd, opgelost, ik leek wel een of andere rookie, probleem opgelost, bedankt!



[Grumble]

A simplified guide to MIDI over TRS minijacks – minimidi.world
