Jasper Joppe Geers
Nieuwkomer
Ahoy allemaal, bij deze mijn project waar ik de kennis en kunde van jullie nodig heb.
Zoals ik al eerder heb aangegeven ben ik een Noob op het gebied van electronica, en uitvinder van domme vragen.

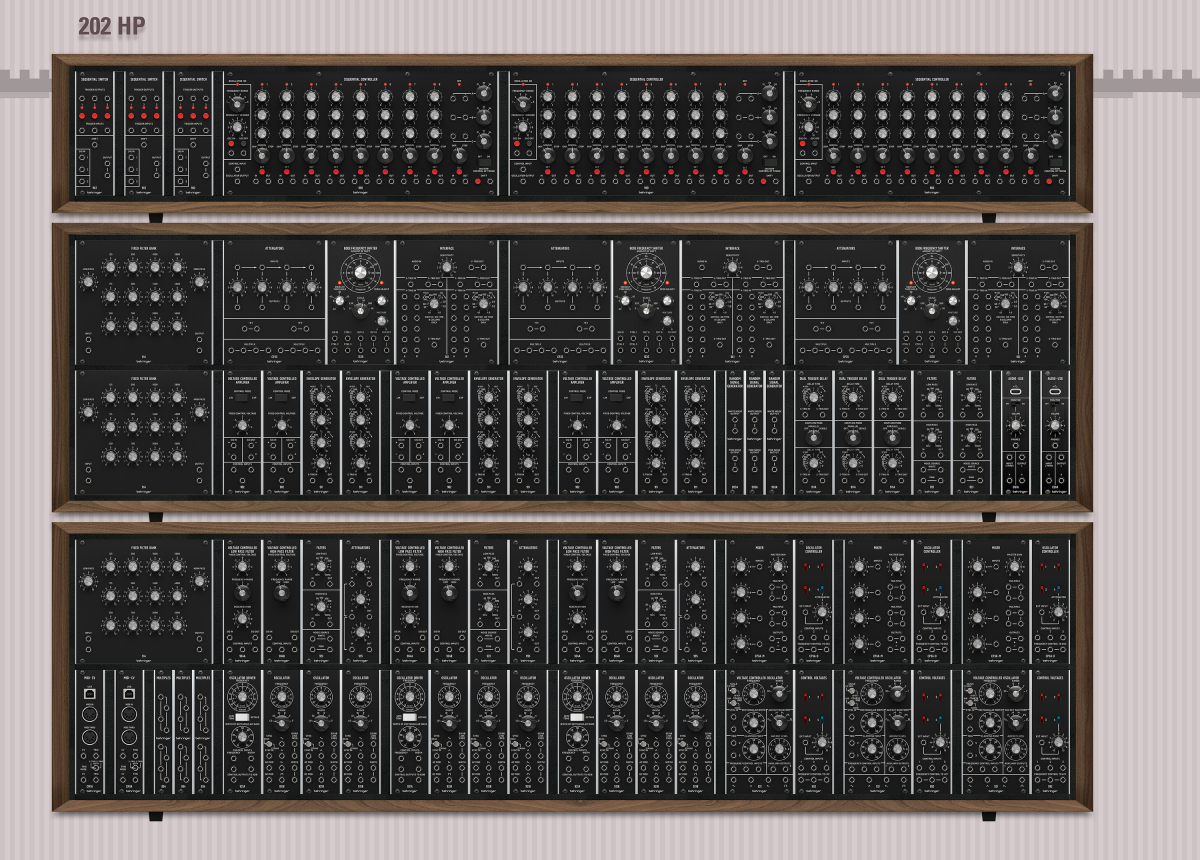

Het idee wat ik wil maken is een system 55, maar dan in drievoud, waar je dus als het ware 3 toetsenbordjes op kunt aansluiten,
6 stemmig polyfonie mee zou kunnen bouwen (in theorie dan?) eigenlijk alles wat maar in de mogelijkheid ligt binnen de range aan
modules die Behringer tot nu toe heeft uitgebracht. Mijn filosofie is vooral back to basics, dus geheel en vooral analoog.
De kwestie waar ik nu tegenaan loop is het verhaal voeding. De opzet is dat het hele verhaal met 1 stekker in het stopcontact gaat,
de PSU's komen in de onderste kast. Mijn plan is om met 4-voudig XLR bus de +12V, -12V, +5V en uiteraard de aardedraad mee naar
boven te nemen naar de andere twee kasten. Tot zover geloof ik er nog wel in.
Het probleem zit 'm in de voeding, ofwel het aantal berekende mA per kast wat ik nodig heb.
De onderste kast aan modules vraagt: 1265 mA op +12V, 1275 mA op -12V
De middelste kast aan modules vraagt: 1246 mA op +12V, 1136 mA op -12V
De bovenste kast aan modules vraagt: 375 mA op +12, en 210 mA op -12V
Het 5V verhaal laat ik gemakshalve maar even achterwege, dat zie ik met alle PSU's die ik tot nu toe ken wel goedkomen.
Maar welke PSU kan ik nu het beste nemen? Als ik uitga van de bekende Mean Well RT65B, dan kijk ik ook naar de RT125B.
Het dubbele aantal mA op de +12V, alleen nog steeds maar 1000 mA op de -12?...
Wat ik ook graag van jullie wil weten is hoe dat nou in de praktijk werkt: is het zo dat alle modules meteen 'aan' staan?
Of treden ze pas in werking op het moment dat je gaat pluggen?
Oftwel, heb ik ook daadwerkelijk dat aantal mA nodig wat per kast gevraagd word, of mag daar wat speling in bestaan?
Er loopt ook een ander topic op dat gebied, en hoezeer ik het ook probeer te volgen en begrijpen, ik kom er gewoon niet uit.
Graag jullie reacties, kennis en grappen!
JJ.
