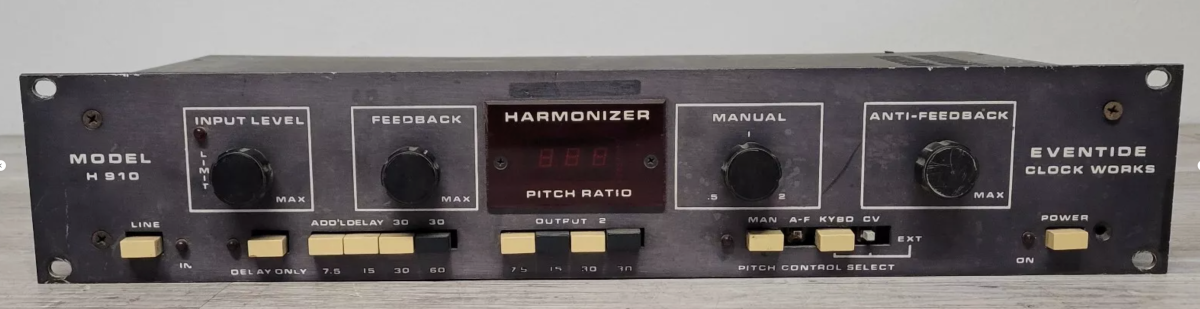

Eventide H910 reparatie

[flyweight]

Hi heeft iemand deze wel eens gefixed? ik kan er 1 kopen en hij gaat niet aan.
hoe groot is de kans dat hij niet te fixen is?

zijn er onderdelen die moeilijk te krijgen zijn?

cheers Tim



[Exoterrestrial]

Tja... kan vanalles zijn...
Ik denk eerst aan de voeding, dan aan de connector die de verschillende soorten uitgangsvoltages verdeelt.
Deze was bij mijn H3500 in de fout.
De tip kwam van mijn reparateur die in... Parijs woont.
Niet teveel blijven proberen want de transfo riskeert eraan te gaan en die zijn moeilijk te vinden.

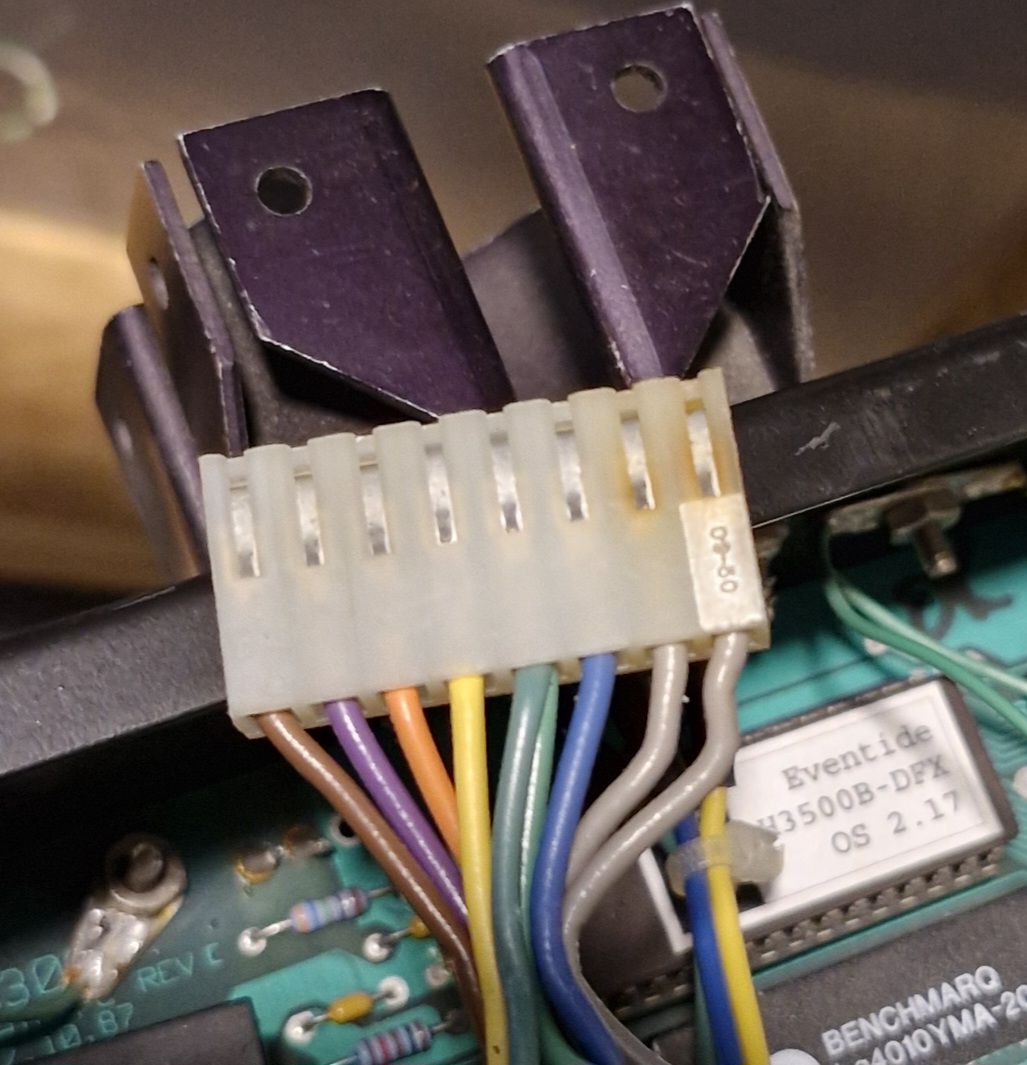

Ik had indertijd dit draadje gemaakt:

Molex connector.

Is er iemand die mij van een Molex connector kan voorzien? 8-pins. Die van m´n Eventide is aan vervanging toe... Cheers, Exo. :mega:

synthforum.nl

Cheers,
Exo.



[flyweight]

in dit geval gaat het om een US 117 volt versie.
maar goed ik ben even aan het pijlen of er specifieke onrepareerbare issues met de H910 zijn.



[Exoterrestrial]

De connector die je ziet is aan de secundaire zijde dus kan altijd van toepassing zijn.
Gearspace.com (ex Gearslutz) heeft me indertijd ook goede inzichten gegeven

Cheers,
Exo.



[Disharmonic]

ik kan er 1 kopen en hij gaat niet aan.
hoe groot is de kans dat hij niet te fixen is?

De verkoper kan niet de hoofdprijs vragen. Als het prijspunt dusdanig laag is dat je een gokje kunt wagen, ik zou 'm kopen als je deze graag wil hebben. Heel mooi als blijkt dat je 'm weer kan repareren, maar ook geen financiële ramp als het anders uitpakt.



[flyweight]

ja idd. vind het vooral leuk om hem te fixen.
heb een relatief laag bod gedaan.



[ano040425-3]

Niet kopen,zitten zeldzame chips in ,ook zeldzame dbx chips,nooit kopen ook niet werkend..

(heb er ooit eentje gekregen gratis,was onherstelbaar)



[Exoterrestrial]

Da

Niet kopen,zitten zeldzame chips in ,ook zeldzame dbx chips,nooit kopen ook niet werkend..

(heb er ooit eentje gekregen gratis,was onherstelbaar...

Dat is het delicate eraan...



[flyweight]

ja ik laat het hangen. 800 euro is net een te grote gok.
550 euro voor een 8x TX816 is me iig goed afgeggaan



[ano040425-3]

Er zijn enkele specialisten die hem kunnen maken,maar dat gaat je allicht heel duur kosten ,die hebben dan de monopolie op die rare parts waar ze achter jagen,je bent dus altijd tweede in rij.



[flyweight]

die DBX chips staan op ebay.
Maar iig bedankt voor je advies.
Heb net ook een Eventide Instant Flanger gekocht.
Die moet nog worden opgehaald.
Zag het wel zitten 2 Eventide classics in mijn rack.



[Fifth Bot]

die DBX chips staan op ebay.
Maar iig bedankt voor je advies.
Heb net ook een Eventide Instant Flanger gekocht.
Die moet nog worden opgehaald.
Zag het wel zitten 2 Eventide classics in mijn rack.

Die harmonizer is wel vet cool ja, ik gebruik de Clockworks vsts, natuurlijk geen hardware, maar is wel een beetje een secret weapon wat ik vaak inzet, echt gave dingen kun je daar mee doen (net als de h949)



[flyweight]

Ja is echt tof.
Heb sinds kort een Eventide Pitchfactor daar zitten die algo's ook in.

Pitchshifting delays maak ik al langer met bbd's en een pitch shifter in de feedbackloop. yum...



[ano040425-3]

die DBX chips staan op ebay.
Maar iig bedankt voor je advies.

Er zitten ook zeldzame selected transistor arrays chips in

Die DBX chips zitten op de in/out plugin kaarten,meestal zijn deze niet stuk.

Ik ben er geen specialist in,het is hoe ver je risico budget er voor in reserve wil houden dat nodig is om te herstellen en werkend te houden,net als bepaalde vintage synths zoals een Prophet 5 Rev.2 bvb.



[coinoperator]

Die verbrande connector kun je gewoon zelf vervangen.
't is een Molex 0.156

Molex 8pens 0.156 female plug

Welkom bij de Flipperwinkel.

flipperwinkel.nl



[jvq]

800 euro?? Niet doen. Het is echt zuur als je hem koopt maar niet aan de praat krijgt. Zelfs als je hem voor 100 euro kunt krijgen, er middagen mee bezig bent en het op moet geven dan voelt dat niet goed. Stel je voor dat je bovenop de teleurstelling van de verspilde tijd ook nog eens 800 euro kwijt bent.

Zelfs als je het leuk vindt om zo'n ding open te schroeven en een beetje te solderen, zou je dan 800 euro betalen voor de kans om dat te doen?

Ik zou er alleen aan beginnen voor een heel goede prijs en als er heel duidelijke indicaties zijn dat de schade meevalt. En dan nog moet je het zien als een ticket om aan een apparaat te mogen sleutelen.



[Disharmonic]

Vijf tientjes en ik zou de gok wagen.



[flyweight]

500 a 600 euro zou ik wel doen, meer niet.

Ik heb eerder 550e voor een kapotte Yamaha TX816 neergelegd.
Die heb ik 100% kunnen herstellen.
1 van de 8 modules was de MCU stuk dat was de moeilijkste en laatste fix.
Nieuwe caps, nieuwe power supply, nieuwe batterijen, nieuwe pcb flatcables en hup...
Alle 8 modules werken nu.
Was enorm bevredigend.
Mooie machine ook.

Vind die Eventide oude spullen heel cool.

De H910 had bijna een midi input gehad zo kon je er in zingen en harmonie maken.
Das er nooit van gekomen. Maar zie wel dat er een keyboard expander voor bestaat...
Alleen de H9000 kan dat met midi geloof ik.
Maar de H910 lijkt wel CV control te hebben.

Op mijn Eventide Pitchfactor kun je het via CC's doen en kun je midi note naar CC vertalen bv op een midihub.

https://www.synthxl.com/wp-content/uploads/2021/08/Eventide_H910_user_and_service.pdf



[flyweight]

Oei het kwaad is al geschied!
Ik ga de Service manual bestuderen.

Mijn unit is echt lelijk en moet waarschijnlijk druk knoppen 3d printen.

Ik heb een step-up transformer maar als hij gefixed word moet er wel een 230V travo in.
De PSU is +-15V en 5V, ( -6 en +12 worden op pcb bereid )

Als de mn5280d gaar zijn alternatieven: MM5280J or MM5280CN

No, this isn’t a synth, but it is an amazing piece of digital processing gear that only the synth community can appreciate and sounds fantastic when used with synthesizers!

This was a redemption round for me as I had purchased a different H910 in the spring and failed to repair it.

This Harmonizer blew its fuse as soon as I turned it on; I suspected there was a capacitor that shorted open in the power supply and I proved myself correct (I removed the three large caps and one of them had continuity between the leads). However, after replacing the caps, the 15v line was still hanging down and I was getting continuity between ground and 15v. I unplugged the top board from the unit and still found the continuity problem on the bottom board, so I checked the DBX cards and found a couple open tantalum capacitors. I replaced them all and the unit fired right up. Side note, the Eventide Harmonizer employs two or three cards with a VCA compressor/expanded manufactured by DBX that’s not entirely dissimilar to the DBX 160.

The pitch shifting “worked”, but it was heavily distorted. I started at the output of the DAC, moved my way back and found that one of the bits was distorted coming out of the 40174 latch IC but was crystal clear at the input. I removed the chip, ran it through my digital IC tester and it failed. After replacing the chip, the unit works perfectly.

The reason I failed the first time I worked on one of these is because the pads on the PCB are extremely brittle and come off easily. When removing components, make sure your desoldering gun isn’t too hot or those pads and traces will come right off. The board I worked on in the spring quickly turned into a hot mess until I finally benched it (I got it dirt cheap so it wasn’t much of a financial loss). Gotta be careful with that desoldering!

Anyway, the Eventide H910 is the OG harmonizer and really has its own sound. A lot of people believe this to be the best sounding of the Harmonizer line as it’s a bit gritty and somewhat glitchy and definitely lo-fi. It’s super useful in today’s world and sounds fantastic.



[demian]

mooie gare bak heb je gekocht, hopelijk wordt het weer een mooi werkend aparaat.
